补交长城m2改装m4原厂导航及倒车后视接线作业

  迟来的作业呵呵，

            一个多月之前在某宝买过一个导航，买的时候看到很多2迷也都改过，感觉找个作业装上不成问题，找个装饰店还要给他票票想起来就心疼呀，就算没弄过毕竟咱也算个做维修的嘛，心想找了很多作业也没看到详细的作业，毅然开始发帖求助2迷详细 作业，结果最后也没能找到一个很详细的作业，愁肠半天之后，还是自己动手丰衣足食吧，在网上也查询了一些资料，说有方向盘控制的，装上之后方向盘不能用，（没有方向盘控制的可不用改啊）心一下凉了半截，不行退货吧！速度联系了卖家 ，卖家比较负责给讲解了下技术问题，原来只需要改两根线不像网上说的不支持！蓦然欣喜！第二天就迅速装上，基本没什么难度，因为前段时间比较忙没时间传作业，后来很多车友私信问，找我要作业图 今天补上之前的作业吧，供大家参考下啊！自己动手风衣足食嘛！之后自己有又装了个后视因为我家掌柜没在 没人拍照 谅解一下啊就口述过程吧！带方向盘控制的基本三个重点步骤大步步骤  ！第一步步骤挑线 第二步骤改支架   步骤三步改面框

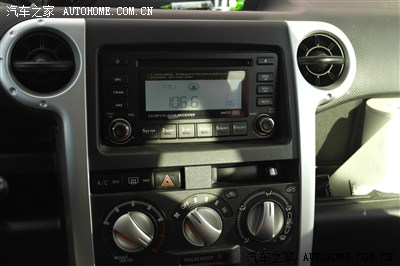

   先看拆面框部分吧  首先要拆下中控的三个空调旋钮

然后左右旋钮各有两颗螺丝拆下

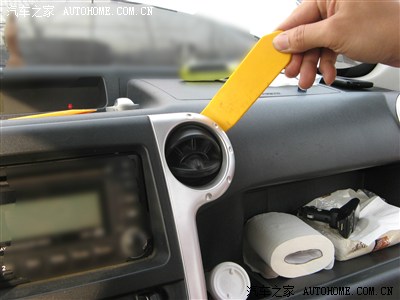

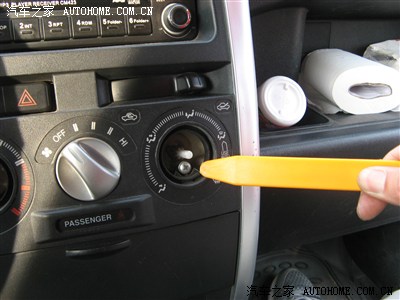

进行到拆面框环节用撬板先小开下面的两边的卡子 我的这个是比较硬的 我记得当时撬了半个小时 因为第一次拆不太好拆 ，现在想来挺简的拉走起！

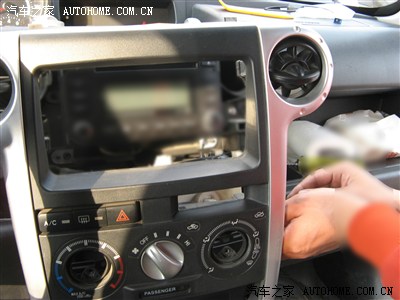

哇！！原来里面构造是这样的呀  赶紧拆下主机的四条螺丝吧（两边各两个啊）可不能犯低级错误把螺丝掉进中控啊！

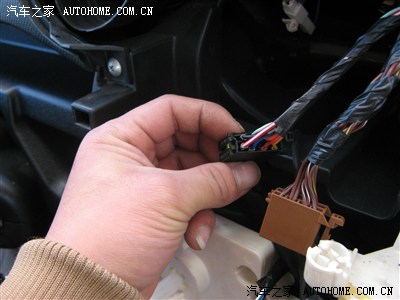

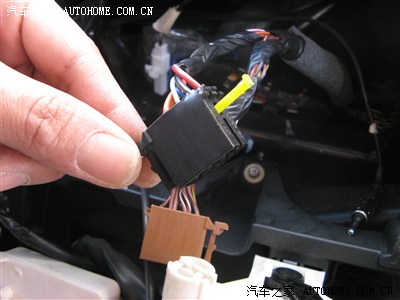

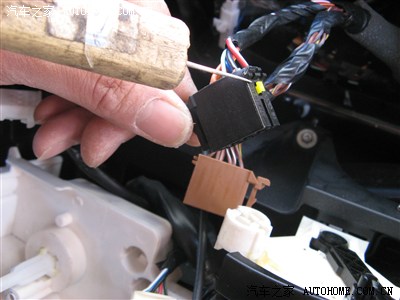

第一个重点步骤要来了！那主机的时候要拔插头的啊 有一个线是AUX的不太好拔啊  我是直接剪刀剪的

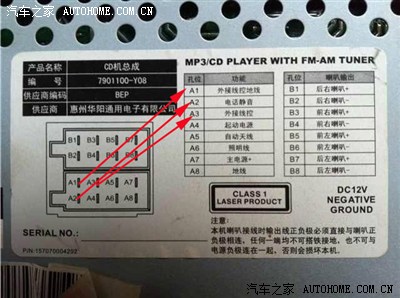

看下原来cd的线路图对照一下啊就会明白为啥还要挑线  为啥不管用，为啥......十万个为啥可以收起来了 所有为啥一目了然了
原厂cd的线路图

再看看长城原厂m4的线路图，要想用方向盘控制

改成m4一样的的不就可以啦嘛

小菜一碟 能难道我!小小的得瑟一下。错了你们可别骂我呀，卖家老板跟说的！

正式进入第一步骤挑线上面的两张图对比 需要把原车的cd A1改成A2  。  方向盘控制 就是 外接线控A3然后改到A1

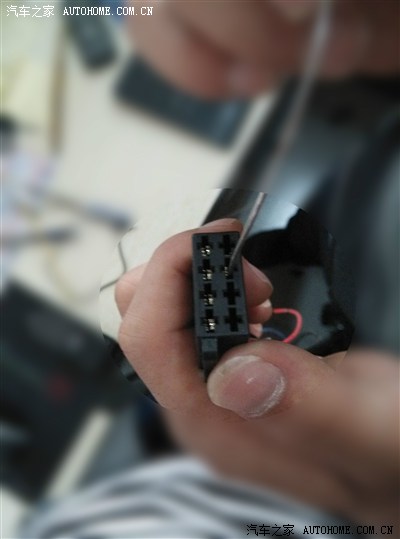

挑线怎么挑呢 请看大屏幕......

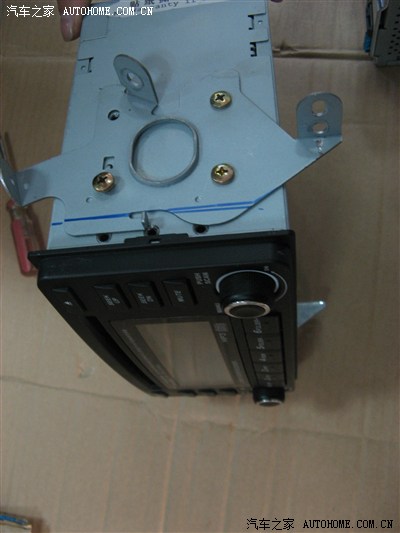

最难的步骤改好了，开始第第二个步骤磨改支架

交接仪式

哦哦哦 现在是改支架阶段啊 跑题了  对比一下发现支架就多出一部分哦  画线！

两边一样啊

其实一边对准一个螺丝就可以了

上支架就省略了啊

现在第三个步骤

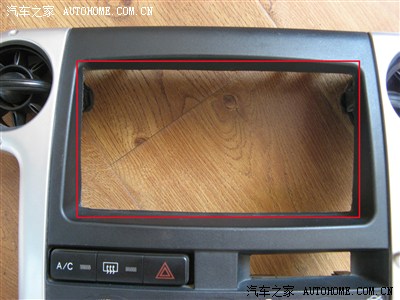

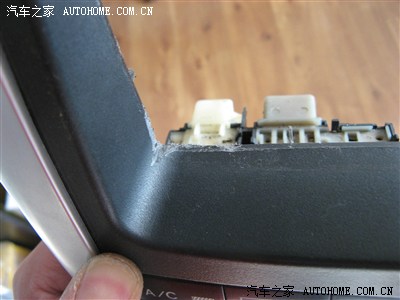

磨面框因为咱这个是90度的圆角所以要磨成直角

这个工作用壁纸刀或者砂轮磨都可以的啊 不多差不了多少 注意分寸啊..........

比划这来啊  手下留情车是自己的！

工作结束 不简单呢

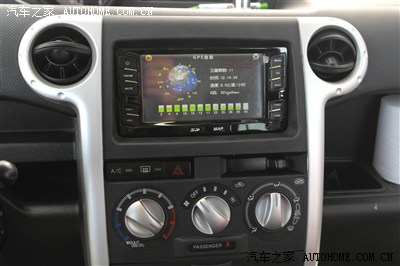

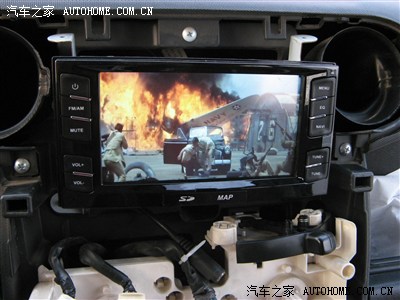

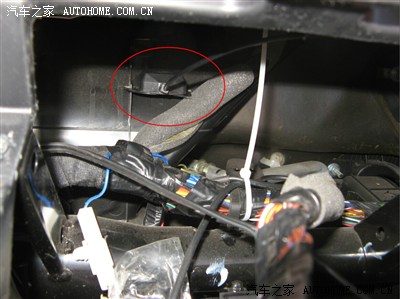

试验下方控也都好使啦！播放的是卖家给的珍珠港啊 高清的确实不错哈...............................按耐不住了啊  咦  咋回事啊进导航不能定位呀，怎么回事  。。喔喔喔  ，老啦呀  天线呀没装呢嘛   装天线  仔细看下天线放哪里呢 天线又很短这个位置个位置 还真心不错哦

测试导航

大功搞成呀 还有后视呢哈 后视是后装的没排成照片  大家开始想了之前挑线的时候黑色插头A3空出来做什么的倒车检测

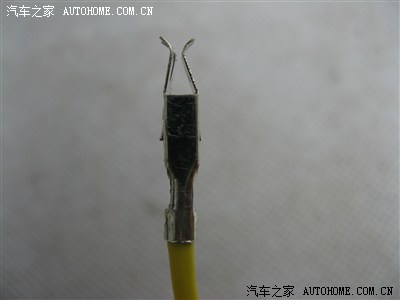

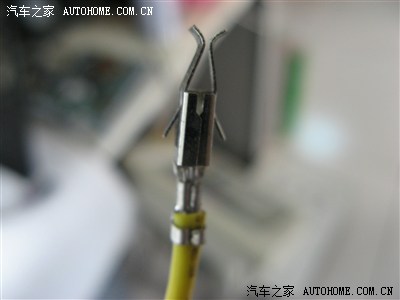

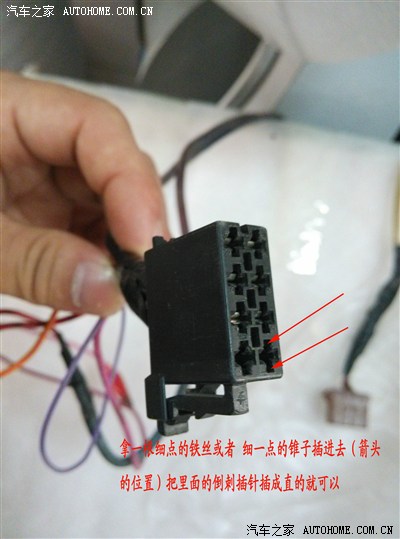

这个线怎么接呢 可以在买导航的时候找老板买个小插针  藐视叫端子  或者自己从m4导航后面A3针角焊接出来一根线的

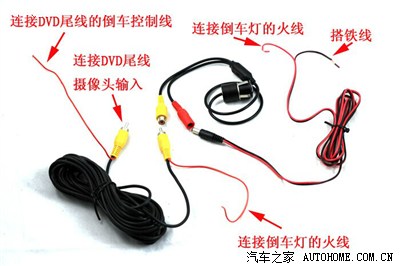

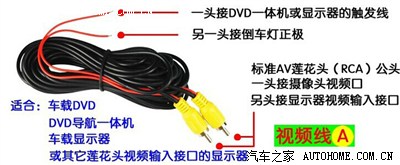

然后买摄像头的时候视频线莲花头的一旁一般都会有一根红色线的 卖家给我发的文档上的图吧

讲解下啊

1、取出车牌小灯；2、把后视镜头线束穿过车牌小灯位置；3、利用卡扣安装摄像头；4、把后面镜头内置车牌小灯电源与原车牌小灯电源线车接；5、连接倒线镜头转接线；6、摄像头信号线与信号延长线一端连接；7、从汽车线束中找出倒车线；8、延长线经车尾箱电源线、汽车门槛压板等走线到仪表台；9、信号延长线与显示器接线；10、安装完成。

大功告成！

大家多多支持啊！ 给我点动力了 ！下一步我还准备改装呢 到时候经验倾囊相授啊  ！
