车载CD改家用了

               今天不折腾二公子了,  还在等日行灯的线束送到, 改遥控开关.

               空下来改了CD机. 这个在提车前就想好了, 换了一体机后, 这个放家里用, 正好缺一个CD机, 又有一对闲置的音箱.



               接线的方式琢磨了很长时间, 正式动手只花了一刻钟.

               主要是对线的定义要搞清楚, 哪些接正极

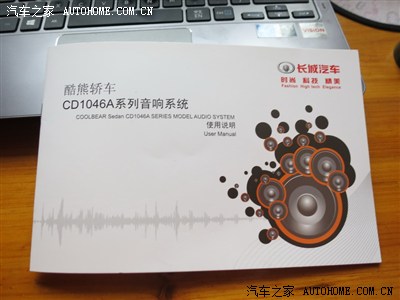

这本说明书大家都有的

  翻到第五页, 有详细的定义. 做了下功课

CD机后面的照片忘拍了, 跟这个图是对应的, 右下角那个地方, 从上往下三个仓依次是AUX接线, 电源接线, 音箱接线

AUX就不管了, 之前想给一体机补AUX接口的时候, 已经被我破坏掉了, 泪 (没破坏掉的话还可以用)

下面的A仓最复杂, 一共8个接口, 实际尾线能用的只有5个: 4acc 12v, 5ANT(天线供电), 6ILL(背灯照明), 7BAT+常电7.5v, 8 GND 地线. 其实5号ANT也用不着, 所以要接的只是4 6 7 8

参考了一下网上其他车子的攻略, 发现4 6 7全部接电源正极, 8接负极就好了

中间的B仓, 可接4个喇叭, 就是车子上的前面一对和后面一对. 上下排列是同一个喇叭的正负极, 横向排列的4组就是接4喇叭的.  我只要接2个喇叭, 接其中2组即可. (有更多喇叭的也可以全部接上哦)

搞清楚定义后, 来看尾线

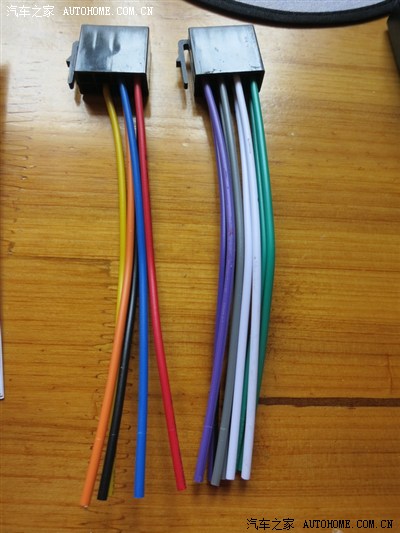

淘宝买的一套CD机尾线, 只有5块钱, 运费花了9块...

左边5线的是电源仓, 右边8线的是喇叭仓

颜色分明, 电源仓的橙, 红, 黄全部接正极, 黑接负极, 蓝不用

喇叭仓, 我接的是前面一对喇叭, 就是紫和灰

笔记本电源登场, 12v 5a的那种, 一套是22元, 也是淘宝买的

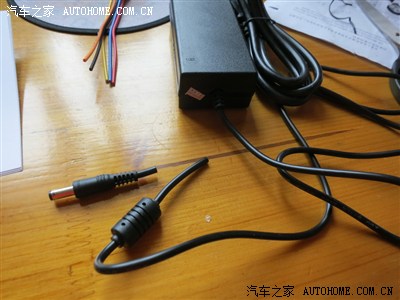

直接破线

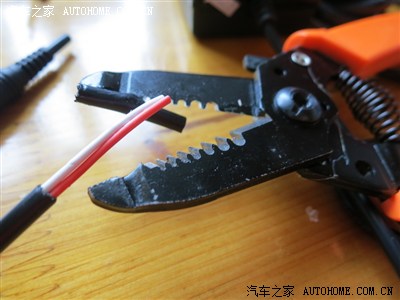

剪线钳很好用

红色是正极, 白色是负极

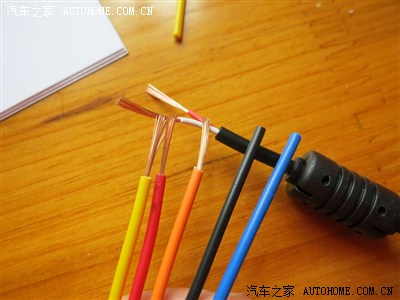

尾线也破皮

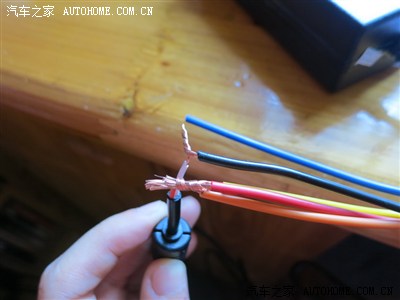

先跟电源线接好了试一下行不行

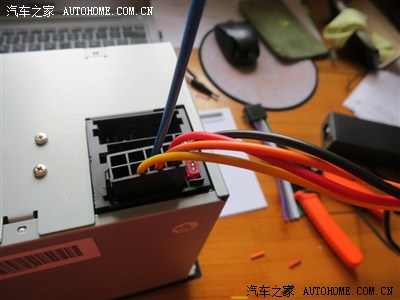

插入CD机

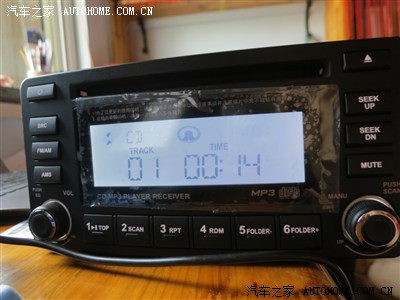

插头一插, 按下开关, 屏幕点亮, 电源没问题, 成功了一半

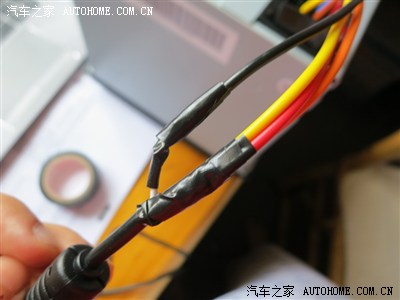

把线头整理好, 用绝缘胶带

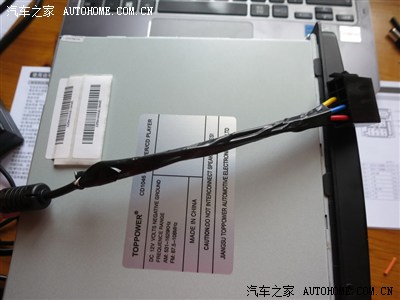

最后弄成这样

开始接音箱

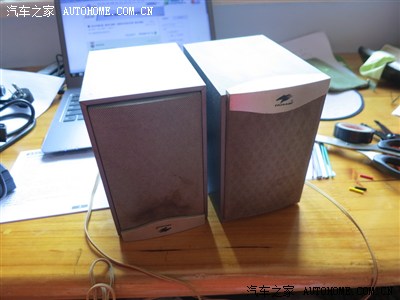

闲置的一对电脑用的无源音箱, 无源就是没有自带功放, 只有正负两条线, 因为CD机有功放了... 其实这些我也不大懂, 网上看到这么说的.

想过要买莲花头来改插的, 但是懒得再多收一个快递, 也是直接破线了

上面有一条黑色的是负极

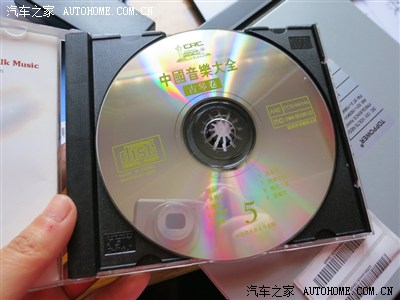

接好尾线的紫线, 找了一张CD来试

正常播放, 大功告成!

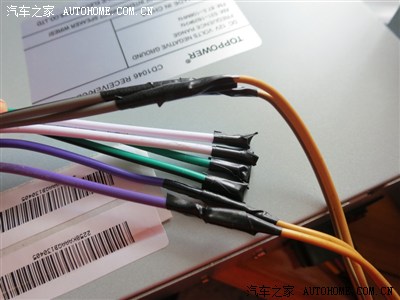

音箱线全部接好, 不用的另外2组也用绝缘胶带封好


成品展示, 放在书桌上

一堆CD慢慢听 :)

以后找个天线来插上, 收音机功能也可以用
