一夜北风寒，万里层云厚，长空雪乱飘，改尽山河秀！
声明：系列作品，图文编辑全部原创
步骤一
项目清单，准备工具。思路清晰，节省安装时间。
【注：整个过程中不可启动车辆或通电】

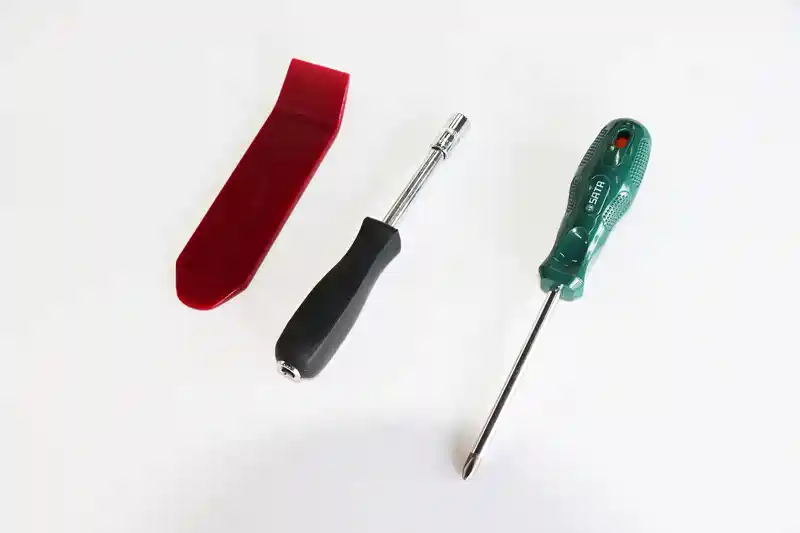

所需工具：十字螺丝刀（能顶卡扣的任意工具即可），7号套头，接杆，塑胶撬板
锁车一键升窗功能模块线束
步骤二
确定拆装范围和工作区域
主驾方向盘左下区域
主驾方向盘左下区域：三个零部件拆出取下（如图）
自动大灯调节等开关总成饰板
如图拆卸点位
撬开掰出
插头拔掉取出放好
小储物盒
卡扣位置顶住外拉
外拉后，左侧部位外拉
拆下取出放好
一边侧壁饰板顺序拆卸（如图）
如图
掰出拆出放好
侧壁饰板链接螺丝拆出（一颗螺丝）
拆出放好
组合踏板位置上端饰板，两颗螺丝拆下
如图
里面一颗
拆出螺丝后，饰板不用取出，自然垂放即可
外饰板***（方便转接仪表内部插头）
电子驻车开关
插头拔掉取出放好
饰板掰至如图即可，自然垂放
步骤三
注：内部照片清晰度不高，尽可能观看下面全部步骤之后进行。
仔细观看步骤图片，不懂可以留言私信，有问必答！
室内保险盒总成没有螺丝固定，卡扣在上下两端（如图标记按住上端卡扣外拉，下端一样卡扣）
拆出后原车卡扣固定位置
照登找出背部模块如图原车插头
按住如图卡扣红色卡销上台自动外移拔下
插头拔出（如图原车模块母插头）
锁车一键升窗转换插头插紧红色卡销按下自动进入，卡扣卡紧
原车模块母插头端插上升窗模块转换公插头插紧、卡紧线束顺好进行固定！
OBD端插好插头即可
步骤四
安装完成后试功能，启动车辆全车玻璃升窗器降至最低，天窗打开，灭车关闭所有车门，遥控锁车
车窗、天窗全部生起关闭即可。调试完成，拆卸零部件全部复原。
车窗、天窗全部生起关闭即可。调试完成，拆卸零部件全部复原。
后记
步骤不多，但是拆卸繁琐，简单实用功能的东西也是考验动手能力！
耐心完成转换插头，视角不清晰，感觉对应插紧！
以上是锁车一键升窗器的全部拆卸和安装过程！谢谢观看~~~！！
耐心完成转换插头，视角不清晰，感觉对应插紧！
以上是锁车一键升窗器的全部拆卸和安装过程！谢谢观看~~~！！
