（新人第一帖，用心码字排版花了大半天的时间，版主奖励个精华呗，多谢了！）
楼主刚提车不久，算是提车第一装，之前看有不少车友发过的安装原厂倒车影像的教学贴，于是前几天也从网上入的一套设备也才到货安装，顺便就来一篇详细的傻瓜式安装教学技术贴。献丑了！直接***！
楼主刚提车不久，算是提车第一装，之前看有不少车友发过的安装原厂倒车影像的教学贴，于是前几天也从网上入的一套设备也才到货安装，顺便就来一篇详细的傻瓜式安装教学技术贴。献丑了！直接***！

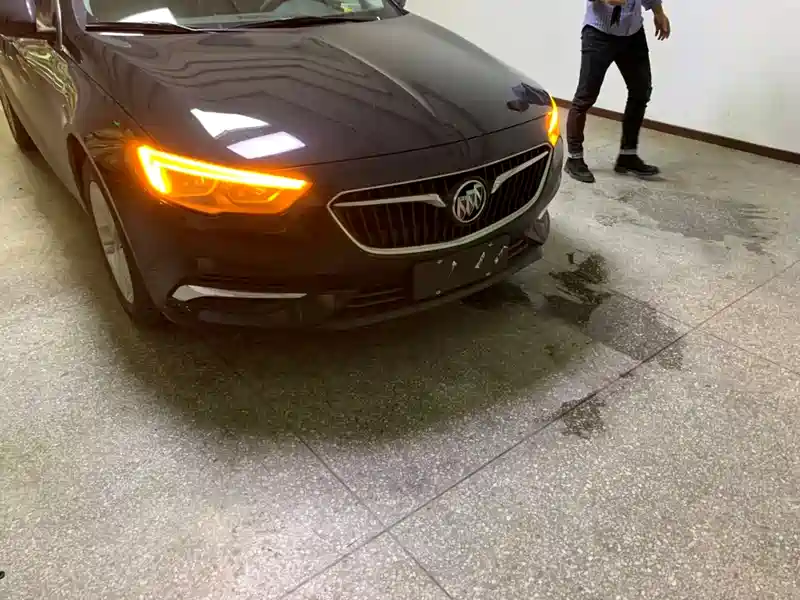

前车图来一张~ 嘿嘿
后车也来一张~ 楼主的车子其实也才提了2个星期不到。。。最近一直下大雨家住县里，泥巴也比较多搞车子脏脏的，还没来及洗。![]()
需要工具：1.电钻 。 2.卡扣（也有叫翘板的）3.穿线卡带 。4.绝缘胶带。5.螺丝刀 差不多就这些
从网上入的视频线+摄像头+原厂倒车影像OBD一整套，很贴心钻头也配好的，不少车友都用过，OBD怎么用下面在简单讲解吧吧
开始！掀开~
这个门槛儿挡板用卡扣慢慢撬开边的拆下来，因为要往下面通线，所以要拆
很好拆的，两三分钟搞定。
开孔位置就是图中这个地方，也就车牌正中间差不多的位置大致手比一下就行了，包装配的钻头直接用来开孔大小刚刚好，摄像头直接完美卡进去

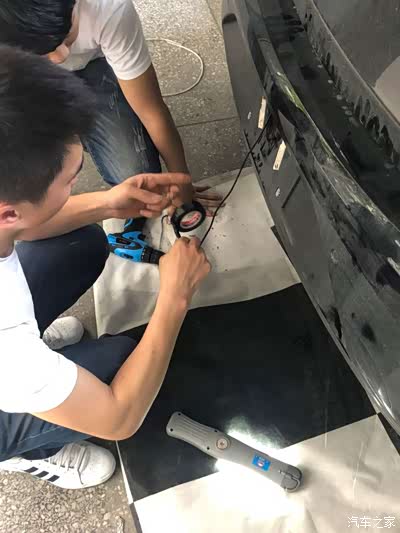

这个摄像头线需要卡在保险杠上然后往上用引线工具引上来，铁丝，卡带都可以，这个需要点技术含量，还有线的接口处用绝缘胶带粘好防止后期松动脱落（因为线在车子底部所以怕耽误安装师傅工作就没有拍）
拆开后备箱右边的这个挡板
拆开了,到这里时候线已经引上来了，开始走线
用卡扣撬开这个地方的胶管（要记住适量的用力气，大力不会出奇迹的）
就是这里
然后把线引到这里来，然后就可以把挡板按回去了
开始走线
沿着挡板底下的这个边缝
沿着右边往前面走，直接掀开前面的垫子
塞进座椅底下的缝隙（配合卡扣使用就可以了）
沿着缝隙走进下面的垫子
红线是走线方向位置，可能有些车友有经验直接看这张图就好了。
就走到前排来了
君威插视频线不需要拆中间屏幕，视频针脚线位在手套箱下方，所以先用卡扣拆手套箱 ，卡扣真的是好用
这个是视频针脚位线的地方，我手按着的这个
特别注意：插针脚位位置，千万不能插错，不然很麻烦，过后还需要重新拆下来再插，就按我这样插就可以了
插好后AV转接线后，供电线转接引到左边主驾驶下方的ACC保险盒取电
所以要用穿线工具引过去就行了（铁丝也可以看车友们的技术喽）
引过来了
先卡扣一点一点的拆主驾驶下方的ACC保险盖子
这里就是ACC接供电线的位置，可别接错了。不然到时候可能会导致电路短路
全部搞定！（摄像头还挺别致的，嘿嘿）
开始用OBD激活原厂倒车影像。OBD插在主驾驶下方的OBD接口，也就是这个位置
然后链接手机蓝牙就行了，手机勾选设置就行了，还挺简单的，大概过了3分钟左右，激活完成了，然后拔掉OBD就可以了
激活完重启后，设置里面就有倒车影像这个选项了
可以设置警示符号，倒车视频，引导线
刚装完楼主就上车挂倒挡试了试，后面有障碍的话，好像大概是1米？1.5米?就会提示感叹号了，也不没有拿着量尺去量，哈哈 。就是这个画面了，清晰度还可以，但是挂倒挡有1秒多的延迟，后来问了下4S店，上汽通用原厂都是这个问题，反正也不影响正常使用，就这样吧
开始激活原车钥匙远程启动，同理操作，其实激活这个功能只是个偶然，楼主看了下19款君威就有这两个功能一个倒车影像，一个远程启动，也不贵就干脆一起激活了，正好夏天提前制冷冬天提前暖车用钥匙也方便点。
先按一下锁车键
然后长按寻车键
就启动了，再按一下寻车键就关闭了，还可以，平常有时候不想用手机按了或者其他，就用钥匙按一下也可以。
好了就写到这里吧，可能文字表达能力不太好，但是楼主尽力了！希望更多的小伙伴能看了我的帖子，自己能动手体验安装倒车影像的乐趣和成就感，哈哈。最后我算了详细的算了下大概花了560多大洋吧，也不算太多，能接受，最主要是能为车友们写一个详细的技术安装贴，值了！有什么图文里没有提到的问题，车友们也可以反馈下，楼主看到了如果是我知道的，都会一一回答！![]()
