DIY自己动手安装君威隐藏式记录仪，ACC取电+布线技术贴（求精）
- 上海车友6196379
- 0浏览 · 2016-07-29 13:58
君威车型，购车经历这里就先不说了，其实说句实在的话，对于老司机的我来说，基本是需要安装记录仪这些东西，但车子现在基本都是老婆开的多，但是女人嘛，总是担心这担心哪的，所以前几天在某宝上买了一台隐藏式记录仪，今天特把安装的流程发出来给大家分享一下，自己是做汽车坐垫的，对汽车电路不是特别懂，但也有一些了解，观看完卖家店铺的安装视频，就自己开始弄了。整个过程还算顺利，没有太大问题。![]()
好在卖家有君威这款车型的安装视频，不然自己就很难搞定了，店家也送了一些简单的安装工具，自己去五金店买了一个试电笔，因为测ACC的时候可能要用上（不过后来没用上，哈哈，因为我的这个车型的ACC保险盒卖家详情页上的是一模一样的，直接按照上面的图片接上就OK了）整个过程大概花了差不多40分钟左右吧。（PS：个人建议，如果嫌安装麻烦，最好还是找个汽车改装店去安装，方便省事，也花不了多少安装费，估计也就百元左右吧）。好了废话不多说了，下面是个人安装的时候拍的一个安装流程图，今天特意放在这里分享给大家，希望对大家有所帮助，有不懂的地方车友们可以提出，我看到后会及时回复。第一次发帖，之前特意看了很多其他车友的改装帖，有不到之处车友们多多谅解![]()
车型：别克君威
产品：原车风格隐藏式记录仪
特点：专车专用、原车风格、隐藏式安装、手机APPP免流量费查看记录仪视频
工时：40分钟左右
安装工具：胶刀、螺丝刀、胶布
好在卖家有君威这款车型的安装视频，不然自己就很难搞定了，店家也送了一些简单的安装工具，自己去五金店买了一个试电笔，因为测ACC的时候可能要用上（不过后来没用上，哈哈，因为我的这个车型的ACC保险盒卖家详情页上的是一模一样的，直接按照上面的图片接上就OK了）整个过程大概花了差不多40分钟左右吧。（PS：个人建议，如果嫌安装麻烦，最好还是找个汽车改装店去安装，方便省事，也花不了多少安装费，估计也就百元左右吧）。好了废话不多说了，下面是个人安装的时候拍的一个安装流程图，今天特意放在这里分享给大家，希望对大家有所帮助，有不懂的地方车友们可以提出，我看到后会及时回复。第一次发帖，之前特意看了很多其他车友的改装帖，有不到之处车友们多多谅解
车型：别克君威
产品：原车风格隐藏式记录仪
特点：专车专用、原车风格、隐藏式安装、手机APPP免流量费查看记录仪视频
工时：40分钟左右
安装工具：胶刀、螺丝刀、胶布

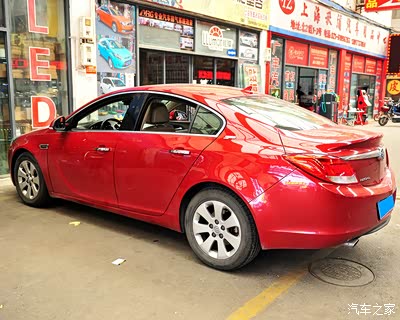

车身外观很鲜艳，适合女车主![]()

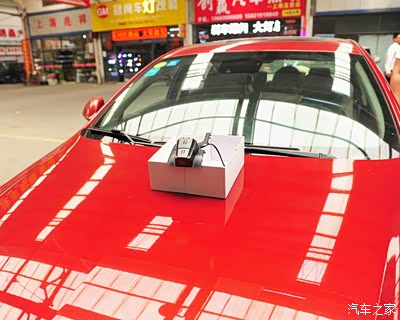

盒子上面就是隐藏式记录仪

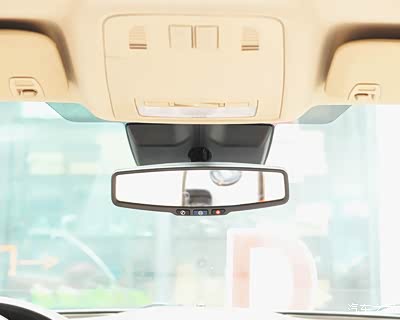

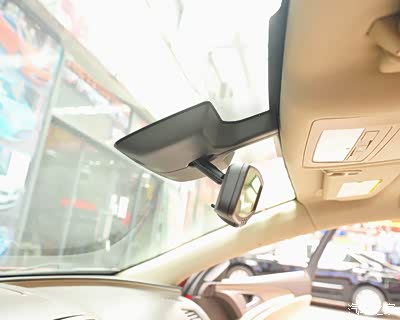

原车内后视镜盖子
原车内后视镜盖子
原车内后视镜盖子
原车内后视镜盖子外光

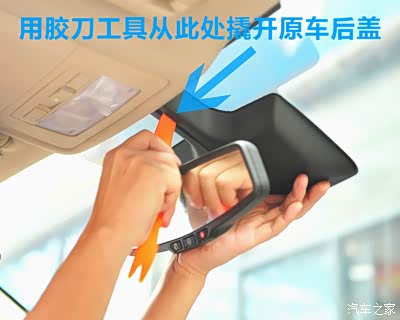

这里需要胶刀工具撬开原车后视镜的左侧后盖

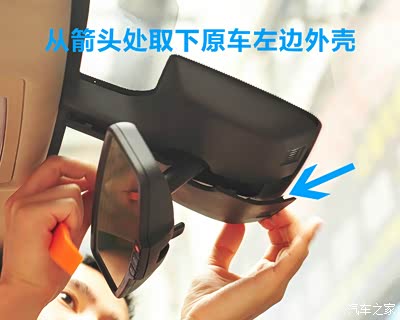

如图所示，从箭头地方取下原车外壳

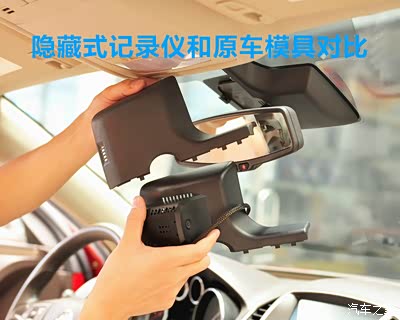

记录仪和原车模具对比

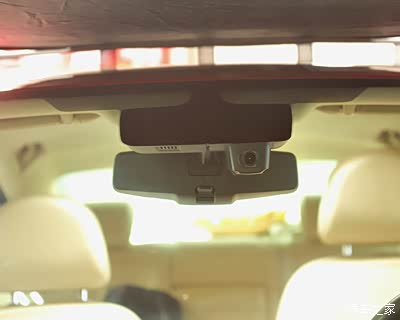

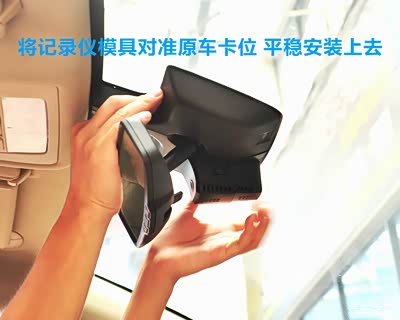

安装记录仪，将隐藏式记录仪模具对准原车卡位，平稳安装上去即可

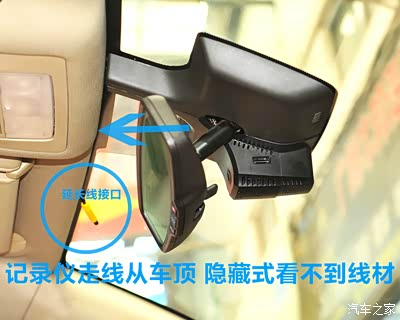

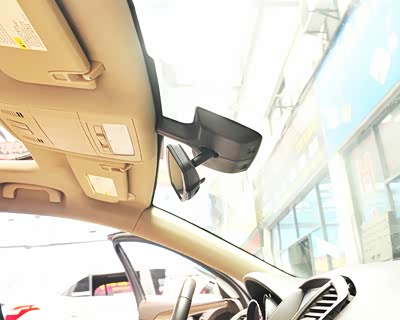

记录仪走线从车顶，隐藏式看不到线材，这点很不错

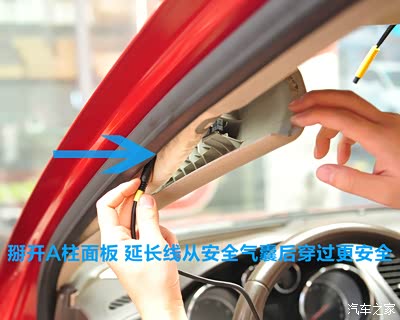

撬开A柱面板，记录仪的延长线从安全气囊后面穿过更安全，不影响气囊

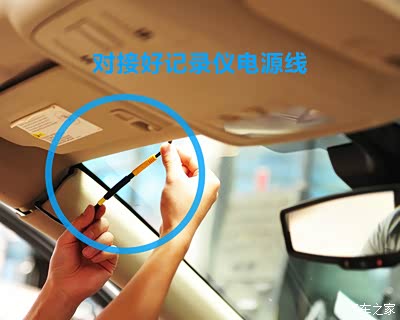

对接好记录仪电源线

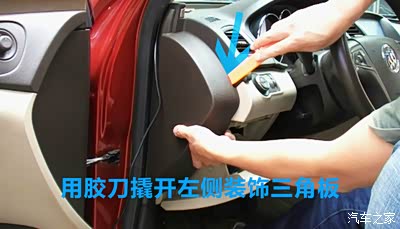

用胶刀撬开左侧装饰三角板，准备走线

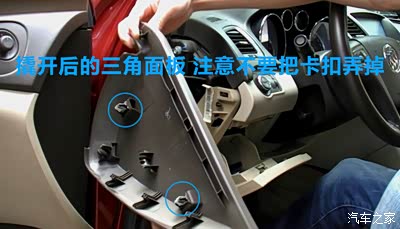

撬开后的三角面板，注意不要把原车卡扣弄掉

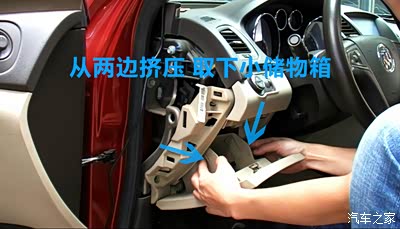

这里是汽车保险盒的地方，先取下小盒子，从两边挤压即可轻松取下储物盒

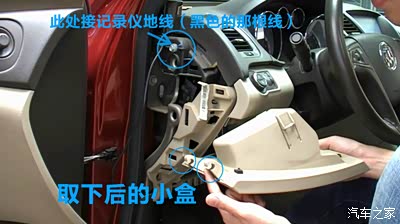

圆圈的地方，是接记录仪地线，黑色的那个线。

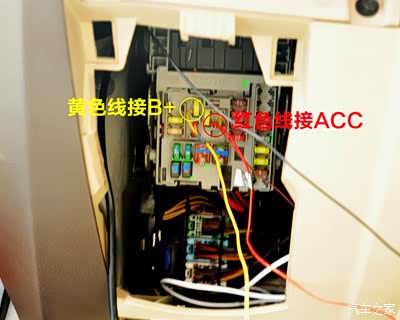

如图所示，现在是接ACC的地方，也是最关键的一步，此处总共需要接2根线，①黄线（B+）：这是记录仪的黄线称之为B+，这根线是熄火不断电（原理说简单点就像笔记本电脑一样的道理，电脑关机了，里面有电池供电，只要不用电，就不会有损耗，要用电随时可以用）②红线（ACC）：这是记录仪的红线称之为ACC，熄火断电，以确保不损耗电瓶。关于ACC的接法每个车型的位置都不一样，但是原理基本相同，可以用试电笔工具，开车钥匙门，一头搭铁，一头试验火，灯亮了，关钥匙，灯灭的话那线就是ACC。

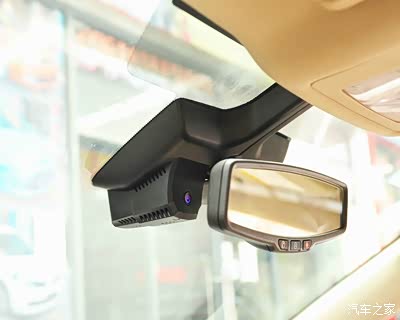

隐藏式记录仪左侧外观，和原车风格一样，挺好看![]()
记录仪上还有一个开关机键，一般这个我们不用管它，因为都是随车自动开启的，如果有些路段不想让记录仪开启，可以手动关掉。![]()
这里右侧的外观图，小孔的地方是放记录仪储存卡的位置。

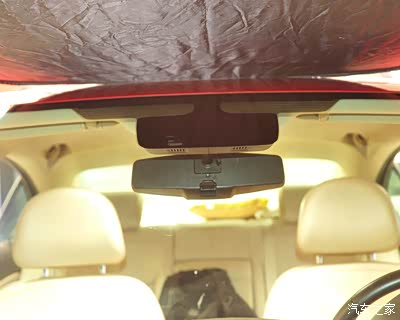

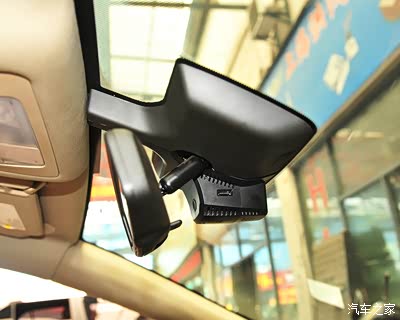

整体的一个外光图，记录仪和原车完美匹配，不影响美观！！![]()
