赛欧3改装多功能方向盘【申精】
- meizhihua135
- 0浏览 · 2016-03-04 19:31

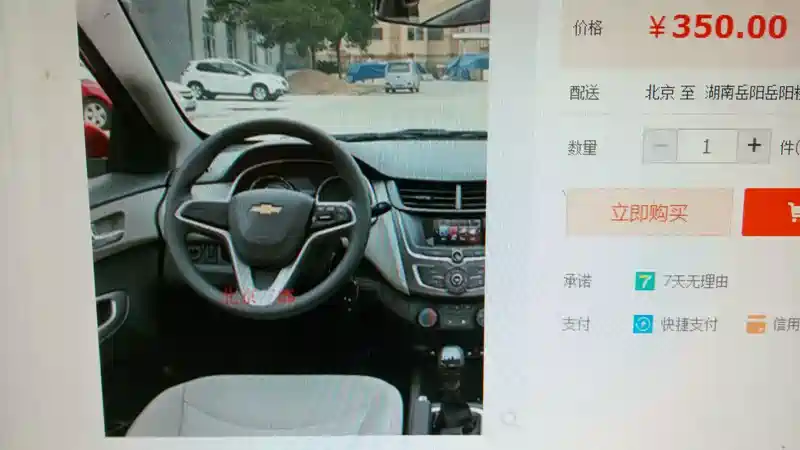

赛欧3提车快两个月了，自己加装了导航，用着还不错。但是平时切歌调音量不太方便，伸手去按不方便不说，有时还不太安全。觉得在方向盘上弄个导航的控制键盘还是挺有必要的，于是开始琢磨改装方法。改装有两条定律，一是美观，二是省钱。说来了，就是少花钱，别太难看。首先看看方案一：
无疑这是最完美的方案，但是有一点：费钱。放弃~

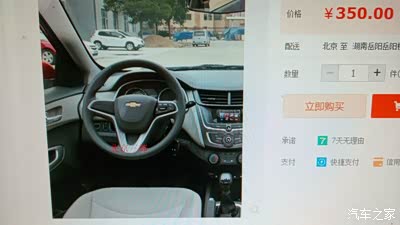

方案二：买现成的，直接就可以装。这个看上去不太成整体，主要还有一点：不够折腾，还贵，OUT
于是决定自己动手，采用遥控器的方案，这样不用拆方向盘，也不用动游丝之类的东西，安全，也方便点。既然是遥控，那遥控器就得有电池，先选电池：

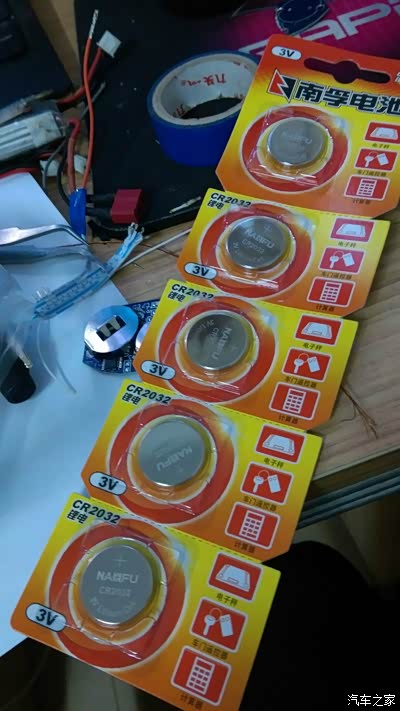

就它了，CR2032纽扣锂电池，单个3V，两个串联6V，给遥控器供电足够了。
然后就是制定遥控器放方案，本人以前学过一点单片机，虽说不精，对付这个应该足够了。看看我自己画的流程图：
无线芯片用的NRF24l01，2.4G频率，抗干扰，功耗低。

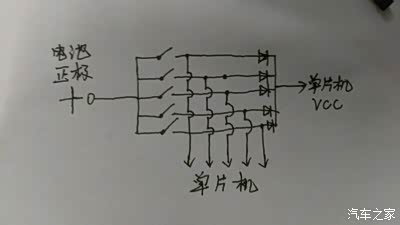

遥控器肯定不能用长电，不然电池用不了几下就没了，于是设计了一下的按键电路，用二极管分离按键并对单片机供电，这样只要松开按键，就断开了电源。按一次按键算0.5秒，那么一个小时的供电量能够按7200次。正常的使用频率用一两个月应该不成问题。
相信有点电路基础的应该都看得懂
按键面板的选择是个难题，首先是准备直接贴在方向盘上，但是实在太丑了点。后来看了这个：福瑞迪的方向盘按键。准备掏空方向盘直接装进去。想着挺好，但是万一没弄好，方向盘就废了。风险太大，放弃。至于最后选的什么样的按键呢，咱们慢慢往下看。

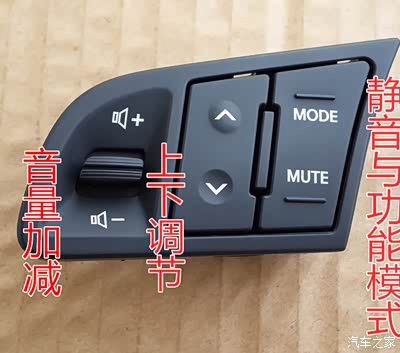

福瑞迪的方向盘按键

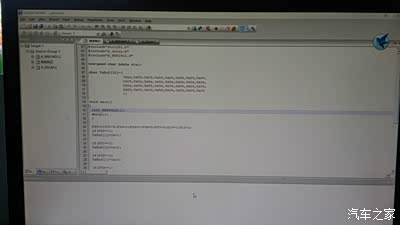

单片机编程中…………

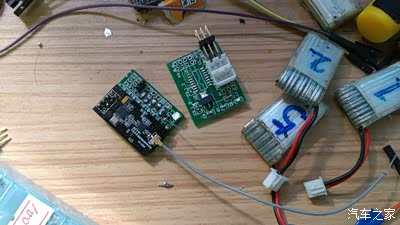

紧接着就是电路的焊接，PCB用的是以前折腾航模遥控接收机剩下的，正好发射接收都用同一个，这里随意上几张：

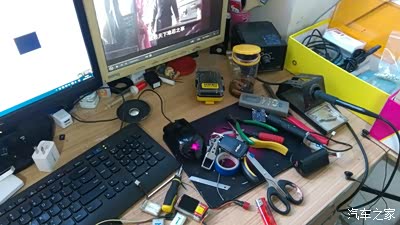

先看看工作台

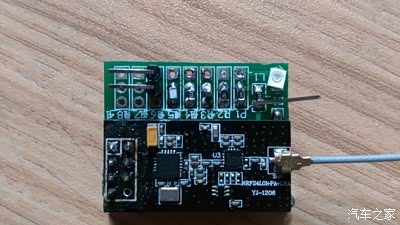

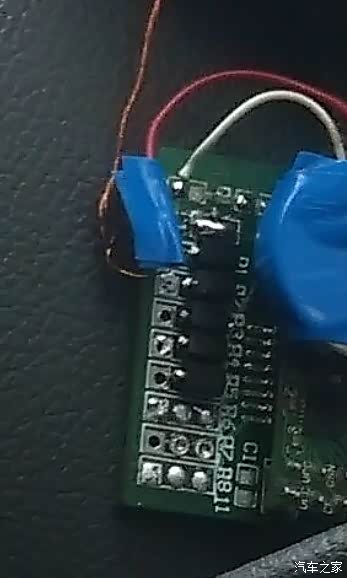

发射电路板，黑色的一排是二极管
接收电路板，左边的那一块
输出用的电阻分压，以输出每个按键不同的电压值到导航的方控检测线
前期准备基本结束，我们先来卡一下完成的效果图：

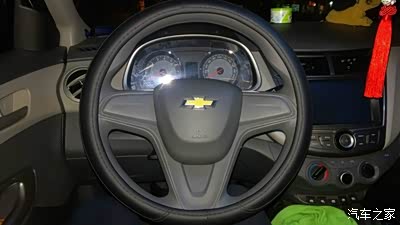

什么，方向盘上什么都没有，是不是传错照片了？ NO，这就是改装完的效果图。咱们接着看：
对头，在这里了，方向盘的反面，就是那个白色方块。
这里说明一下，考虑到两点，没有把按键装在方向盘正面：一、不美观 二、网上不开灯也摸黑看不见。这里可能又有人有疑问了。装在正面晚上看不见，这装在反面，白天你也看不见吧。这就是重点了，这个一个五向开关，可以向上下左右拨动加下按五个操作。所以根本不用看，摸着了直接向不同的方向拨按就行了。这五个按键暂时选用的是音量加减、上一曲、下一曲和静音五个操作。以后想改再重新学习一遍就可以了。

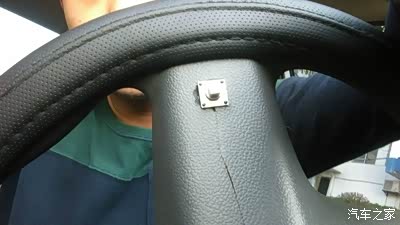

放五向按键挖的孔

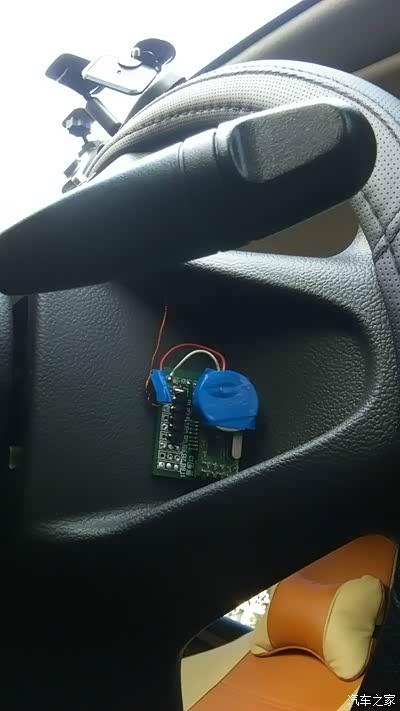

发射电路和电池收在方向盘下条幅的凹槽里

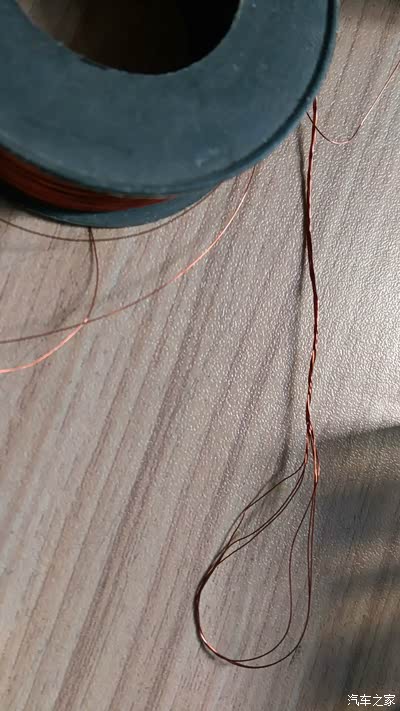

按键和电路板之间连接的电线，漆包线6根拧成一股，五个按键线加正极线。

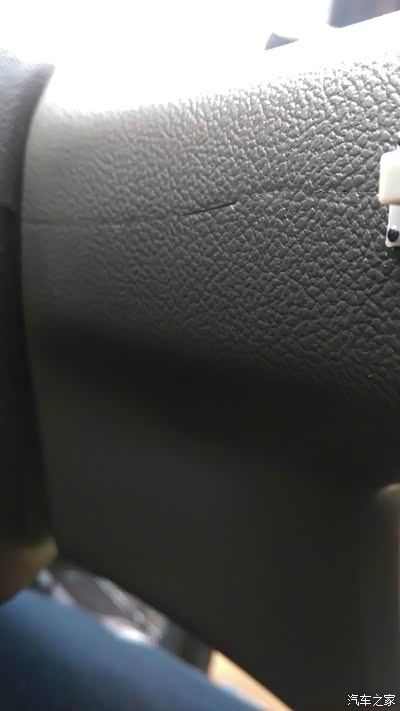

连接线直接在方形盘上划了条口子塞进去，方向盘表面材料是软的，很好操作，也不至于太难看。

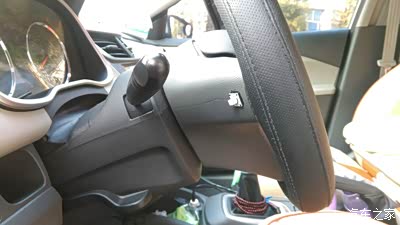

安装完的效果

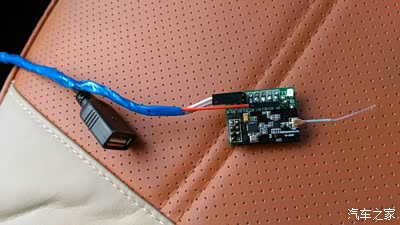

接收机放在手套箱了，导航的方控线在装导航的时候就留到了手套箱，嘿嘿，其实早就有预谋了
来张近点的

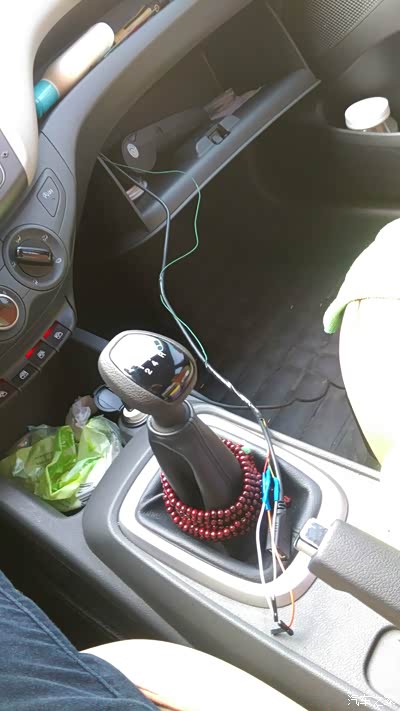

线束用绝缘胶整理好

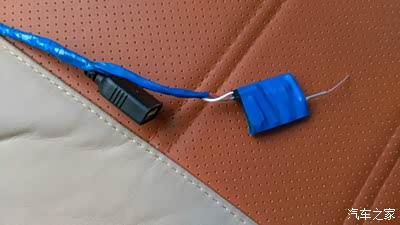

电路板也用绝缘胶包上，防止短路
至此全部改装过程就结束了，使用感受非常好。用手随意摸到开关就可以操作，眼睛都不需要动一下。方便，安全。
