赛欧3行车记录仪及倒车影像装机过程

昨天研究了半天，赛欧3到底该如何装倒车影像，尤其是怎么取电，真是绞尽脑汁，经过网上的部分信息，今天终于顺利完成，分享给大家。

   行车记录仪的安装，相对来说比较简单，后文只简单的给出了走线图，着重晒下装倒车影像的艰辛过程：

1.首先考虑如何从倒车灯取电，赛欧3的倒车灯在右后，所以需要拆开尾箱中右后部分的装饰板，见下图，直到可以看到里面的线束；

卡扣的拆取，需要专业工具，我是用指甲扣的，相当痛苦，须先去掉外层，取的时候，对边平行，同时往外拔。

下图为内层，再拔掉内层。

拆掉这三个就可以了。

终于看到里面的线束了，这时可以把倒车灯线测试出来了。

2.后尾箱走线，考虑到倒车影像效果，需要将摄像头安装在牌照灯下端，而此处的走线是相当麻烦的：

首先，打开尾盖箱，又是拆卡扣，这个卡扣和上面的不一样，只有一层，内部是螺纹状的，貌似旋不出来，可以用专业工具往外拔，我是用两个平口起子，同时翘住对边，同时往外拔。

先是考虑在右牌照灯内走线的，无奈摸了半天没摸到孔，所以继续拆卡扣，如下图，操作环境高端大气！

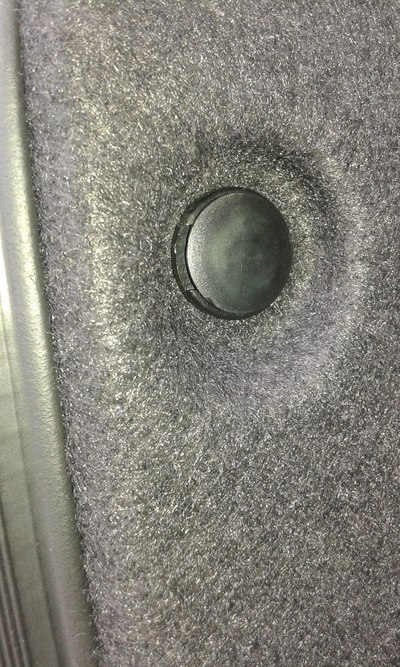

左边黑线的位置，有个塑料塞，用于保护牌照灯线的，如下图。

拔下它，孔大了，就可以走线了。

考虑从左牌照灯内走线，首先将倒车镜头从接头处分离，上面的那个孔，不怎么大，线头大了穿不过呀。

穿的时候要慢一点，小心一点，线头卡在里面就不好弄了，我是血淋淋的例子啊。

必要的话，捆一节软线，作牵引，就容易得多了，如下图。

废了半天劲，线终于穿出来了，并接上刚才取下的线头。

3.接下来，需要把线往车前面走。在右后尾箱底部，有个孔洞，拆开右后门的密封条，可与那个相通，同样，用一根牵引线过去。

在尾箱将牵引线与倒车线捆接后，从后车门处把线拉出来，即可。

4.接下来，就是车厢内部的走线，当然，如果你的线够长，想怎么走就怎么走。

5.线走完，就该接倒车影像的线了，首先得想法确认哪根线是倒车灯的，貌似接线盒左上角的白色线，就是倒车灯线。

6.接下来，就是把所有的线卡好，各部分进行还原，不细说了，自己体会哈。

自己动手，乐趣，哈哈。
