网购的骏歌导航到货了，自己装好了，发详细作业！谁看了都会装！
- 云中翼
- 0浏览 · 2013-02-21 20:34
骏歌昨天到了，查阅了各位大侠的帖子，还有骏歌提供的优酷视频，经过今天两个半小时努力，成功了。整体效果个人比较满意……
:office:
这里顺便鄙视一下包黑子淘宝直销卖家！包黑子记录仪
不说不开心的了，上作业！
工具：剪刀，尖嘴钳子、买的拆内饰板的塑料起件、梅花起子、双面胶、电工胶布。
友情提示：穿一套脏衣服或者好洗的衣服。吃饱饭再工作（我早上没吃饭，搞完了把我饿的）。
经试用，有点后悔，应该买A6套餐。A6直接可以播放AVI格式的1920*1080分辨率的视频文件，行车记录仪拍摄的影像可以直接在导航上播放！而A5款就不行！A5只支持AVI格式的800*480分辨率的视频文件（行车记录仪是分辨率1280*720的AVI格式的视频文件）。
包装，不错，由于过年期间买的，卖家还赠送了头枕，不过太艳了，用不了......

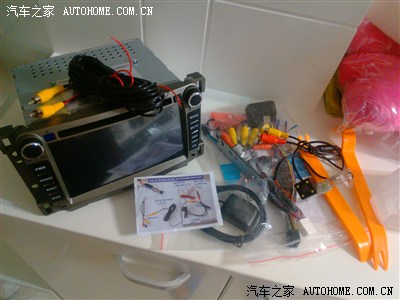

全家福，前面的纸是接线说明书，黄色的塑料工具是十元买的（和导航一起买的）

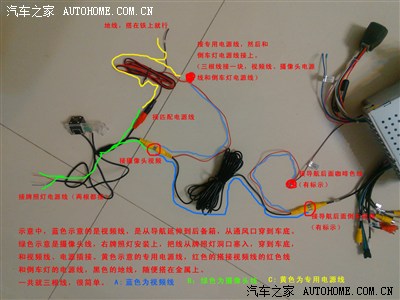

看了说明书，明白怎么接线的了。卖家提供的视频讲的不是很清楚。随便画了画，希望对别人有点点帮助。

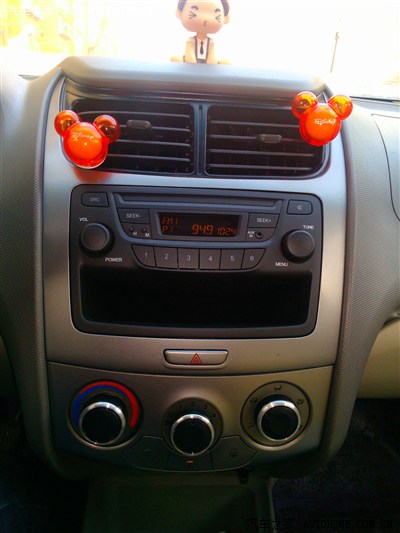

开工！留念一下，收音机，别怪我一个多月就抛弃了你......

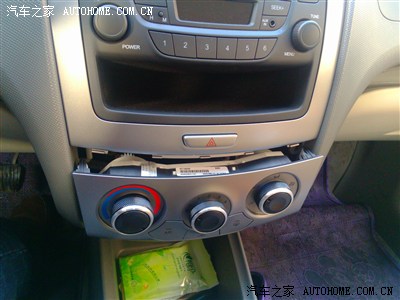

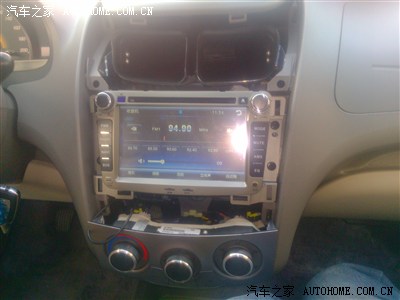

先从这里下手，不用工具，直接用手掰住空调控板的下沿，使劲！往外掰、拉。需要不小的劲道。拉出来。

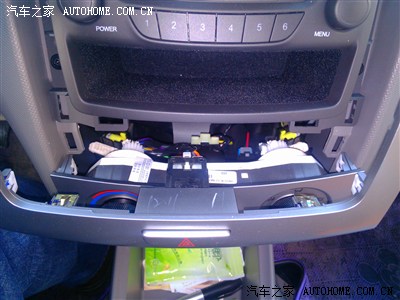

同样，把手伸到收音机控板下面把中控面板扣出来，同样需要不小的力量。
注意，下面是应急灯的插线（就是图中12.11字样的上面，懒得在图上标记了），需要拔掉，才能把中控面板拿掉。
收音机就四个螺丝固定着，拆掉！

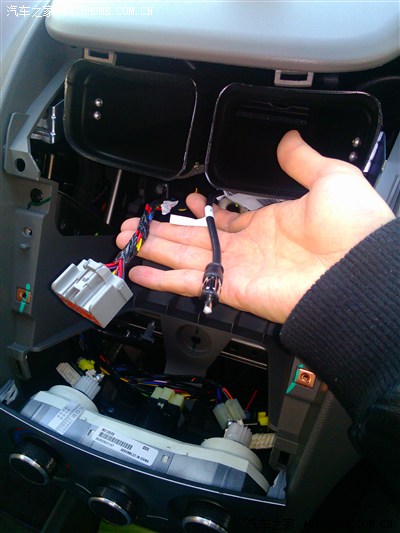

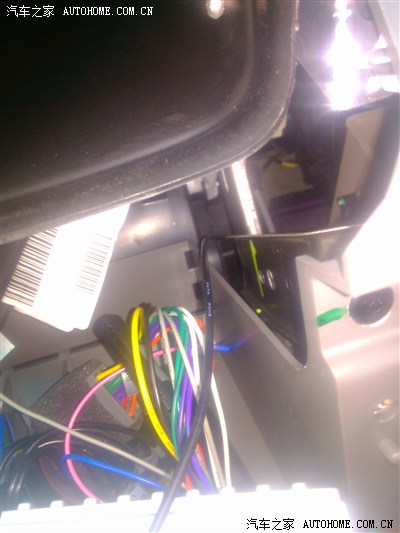

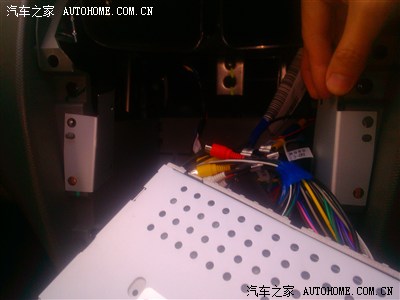

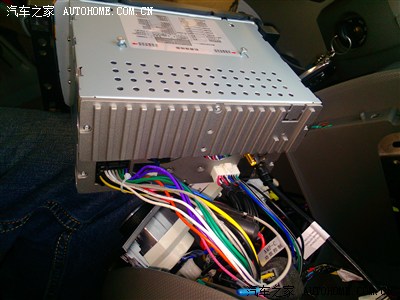

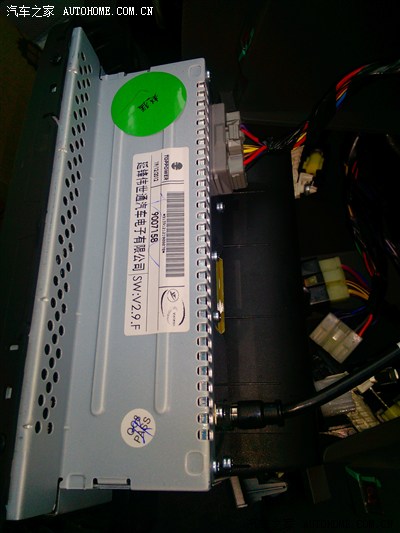

收音机后面接线很简单，就两个，一个电源（图最上方）还有个收音机天线（图最下方）
拔掉，左边是电源线，右边是天线。注意电源线需要很大力才能拔掉！要把上面的卡子按到底再用力拔。我用起子按的卡子，手指劲道不够........

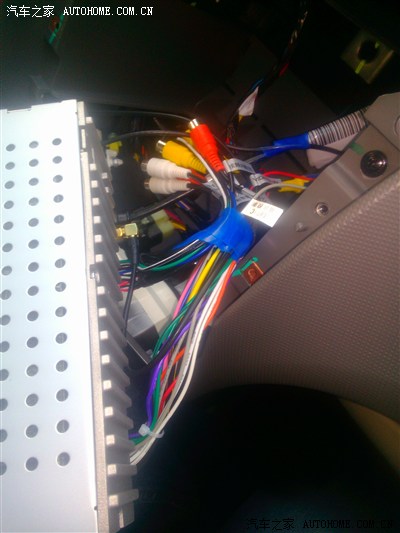

把导航线接上。想插错都难！

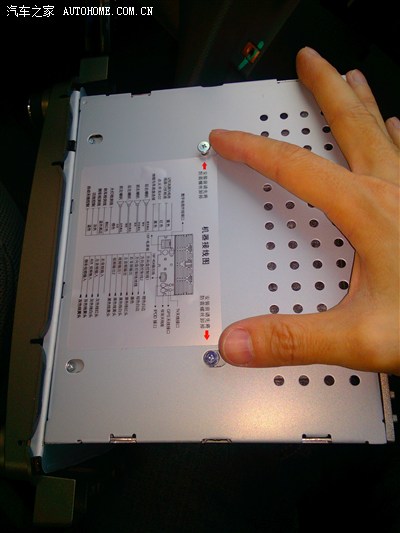

把这两个防震螺丝卸掉。
发动车，发现电源、屏幕、收银一切正常！
再接上GPS天线试试，我这信号不好，才4颗星。不过证明功能正常。
把副驾驶车门上的黑色的密封条用手扒下来，很轻松的。

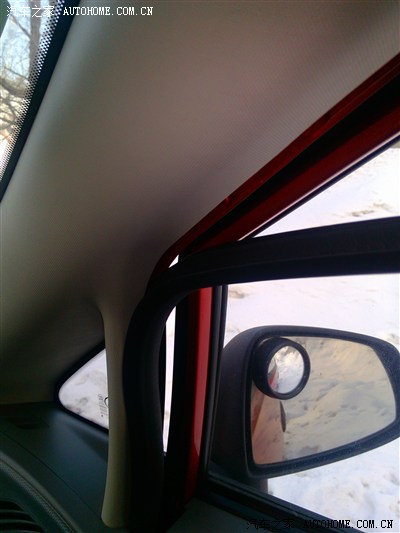

用手把A柱装饰板抠掉，很简单，无压力。拍摄逆光了。

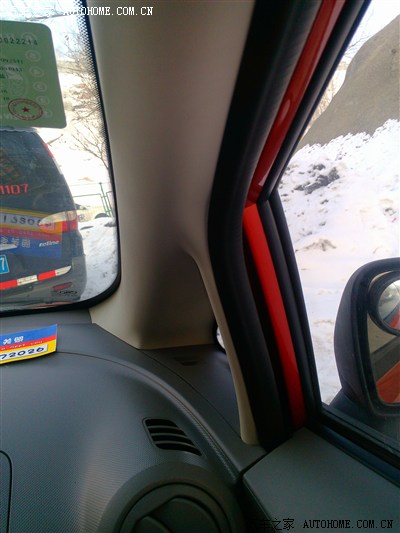

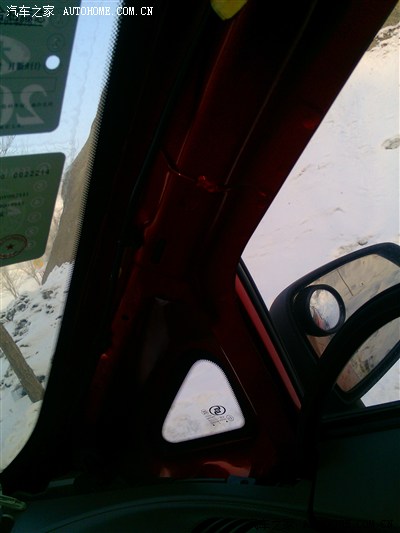

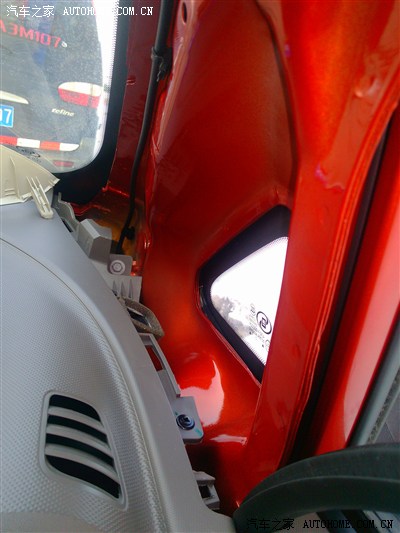

里面就是这样。

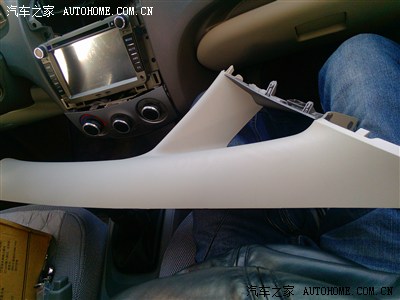

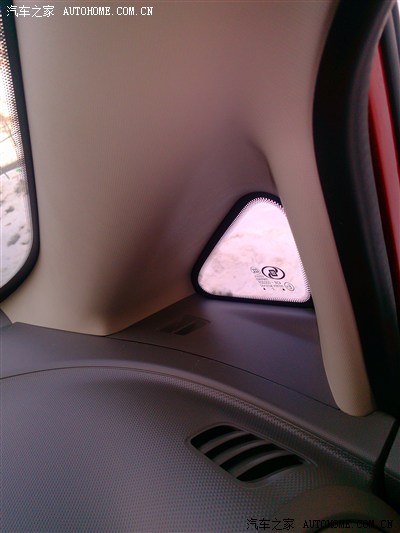

拆下的A柱装饰板。

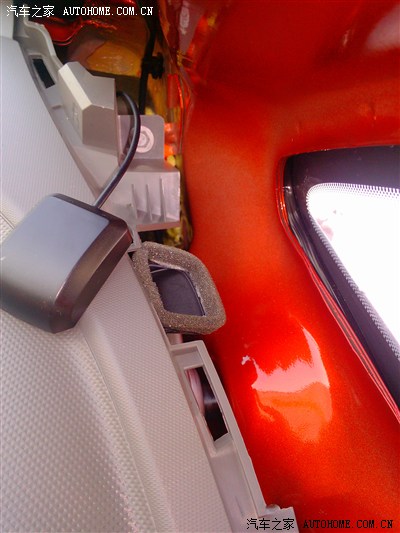

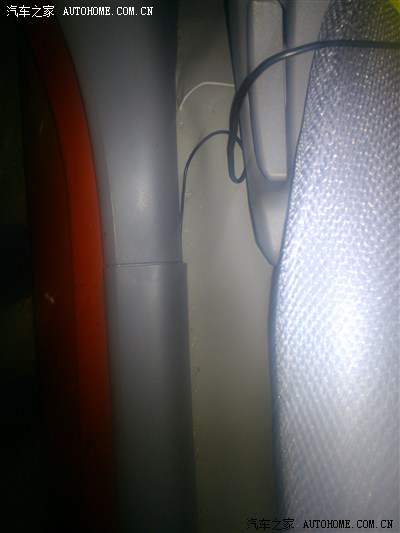

看到没有？把GPS天线就顺那里捅下去，很容易，就通到脚下了。
看不清楚？再来一张近的，注意，带海绵的是出风口，不要把天线粘到上面。有的GPS天线为了信号好，是放在外面的，我决定放在A柱里面，美观。导航我一般都不用的。

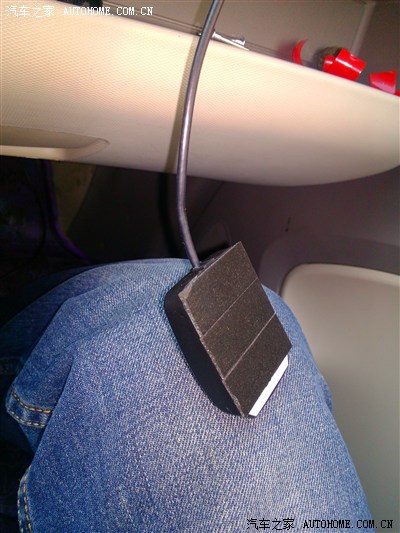

天线背面贴双面胶。

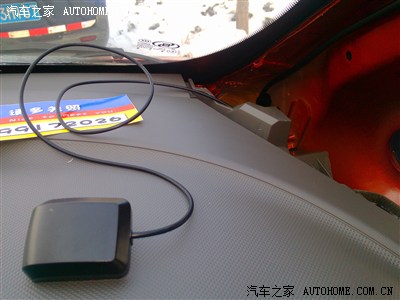

粘在这里了......
装回A柱装饰板。（装比拆困难多了。NND顺便再次从心里问候一下包黑子记录仪的卖家。记录仪到货安装，我还得拆一遍A柱.....）
别看OO的内饰基本都是硬塑料的，可是我觉得这种硬塑料挺脆弱的，稍微硬东西力大一点的摩擦就会留下痕迹。这就是我不想找装潢店装的原因。我装防盗器的时候，工作人员把我的门饰板划了两个很深的印子。毕竟那些人不会爱惜啊.....还是自己弄放心
从A柱穿下来的GPS天线，从手套箱下面，在从手套箱左方的空隙很容易就穿到导航机的背后了！简单！然后把天线和导航接好（专用口，不可能接错）。

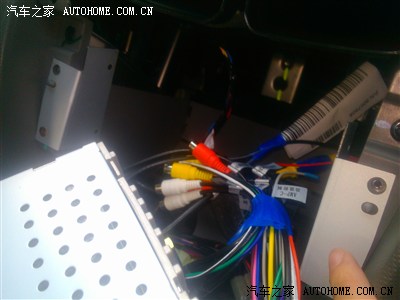

然后，把视频线和导航接好。有标示说明。我接好后用电工胶布又缠了一下。
把后面乱糟糟的线又捋了一下，用电工胶布归置好，导航接线基本完成！
放上导航配备的垫片，左右各一个，要不装的话，导航装上是比中控饰板低的。
就是我手指的这两个垫片。

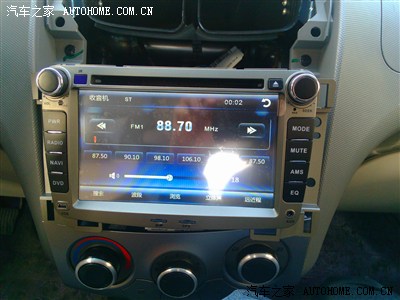

上上螺丝。再测试一下，正常！

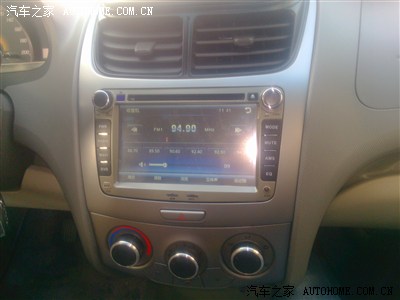

把中控饰板装回去，可以看出，还是不是十分严丝合缝，DVD口比饰板稍低一毫米左右，导航下面缝隙大概也有一个多毫米。国产工艺的通病，不注重细节。不过1500元的导航，要啥自行车！！
注意，安装中控饰板的时候不要忘了把应急灯插线插上。
导航摄像头视频线，从手套箱下面朝右边顺下来，用10元钱的塑料工具，塞到装饰板下面，不难！
塞进去外面看不见，不错！
还是看不见线，就这样从前门慢慢沿着装饰板塞到后排。

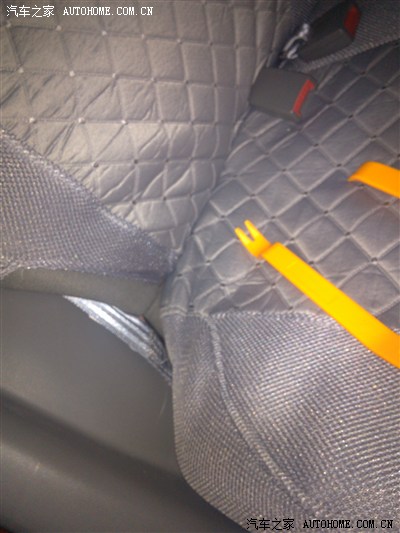

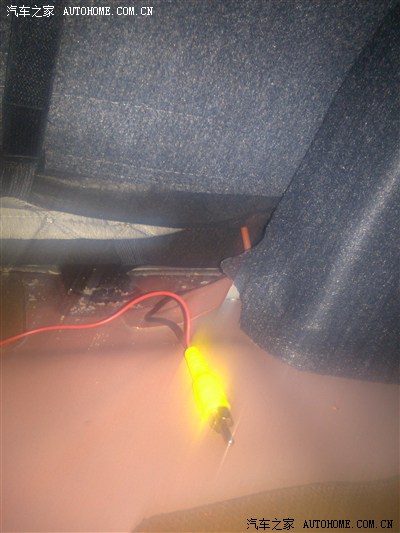

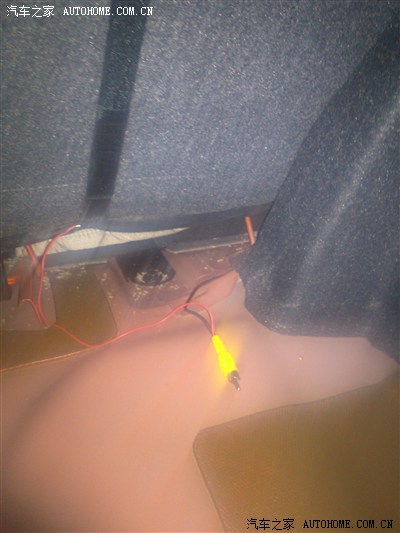

就是从这里，后排座位的右边，坐垫与靠背处，塞到后备箱。我手不大，相对好一点，手大的就可能困难，实在不行，到后备箱把靠背拆下来，更好穿。我没有套筒，没办法，用手塞，手蹭破皮了......
塞到后备箱了......
就是靠背后面。

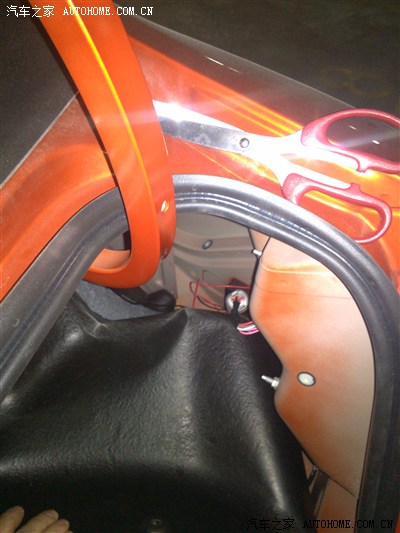

后备箱全景。
前面告一段落，现在准备安装LED摄像头。

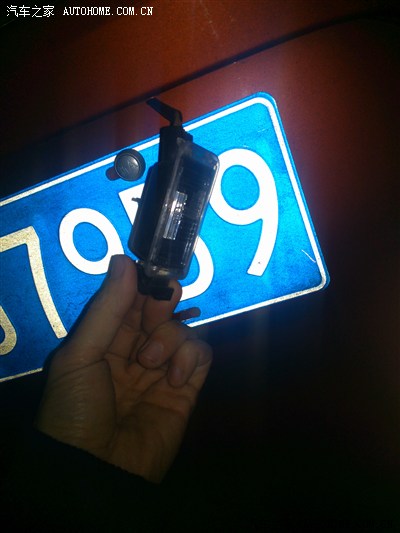

首先，拆掉右牌照灯，简单，灯左边的卡子手抠一下就拆下来了，很松。

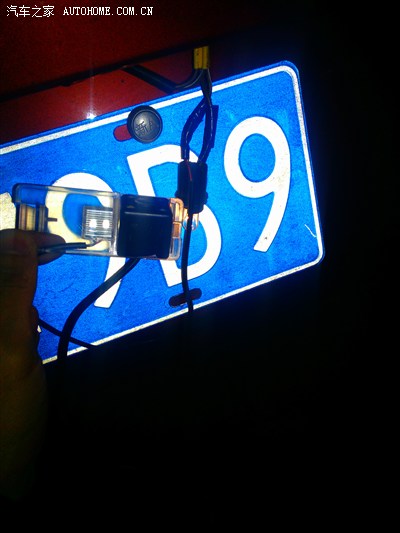

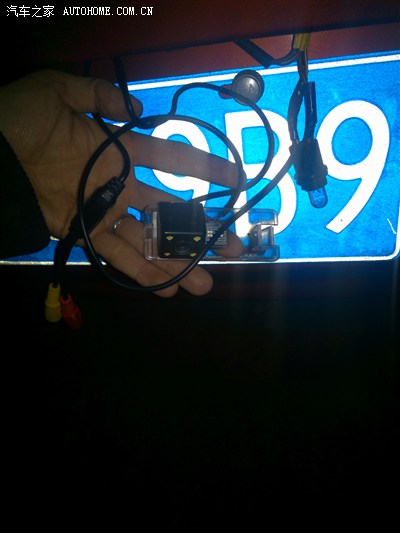

把摄像头上的两根线，接到牌照灯的两根电源线上。红色的接咖色的，黑线接咖色带白色的线上。不然不亮。接好，开小灯试试，OK ，亮了。原先牌照灯罩不要了。原灯泡也可以不要了，但是我把原灯泡还留着了，到时候塞到里面反正看不见。
这就接好了，摄像头有两根电源线（刚才接牌照灯了），还有一根视频线（一会接从前面穿过来的视频线），还有一根专用电源接口（一会接导航的专用电源线）
把摄像头的视频线和电源接口（干脆说摄像头的所有线）全部塞到原牌照灯的那个洞里，往里捅，结果，就会从保险杠里掉下来。如图。
把摄像头装上，和牌照灯装法一样。简单。效果看上去还行吧！！
这个是，黄色头的：是从前面穿到后备箱的视频线。黑色头的：是摄像头专用电源插口线。

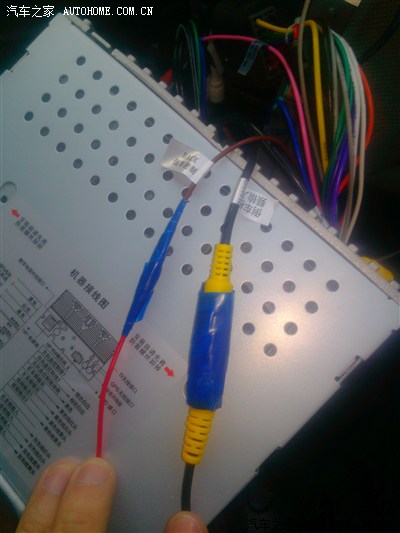

首先，视频线，是一个黄色的莲花视频口，莲花口还并着一根细红线。

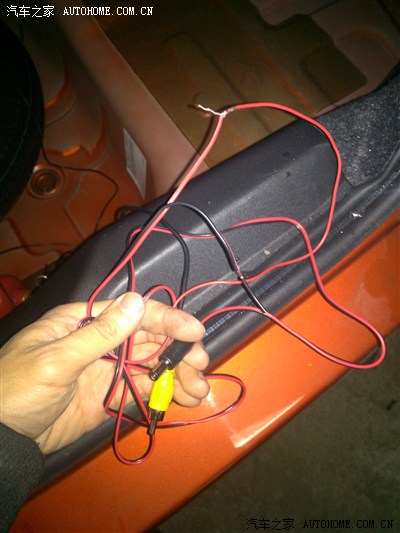

电源插口线，是一黑一红两根线。
具体插法：视频线上的小红线和电源插口线的红线连接，并且和倒车灯的电源线相连！倒车灯电源是浅绿色的那根线！不是墨绿色的线。我刚开始就接错了。（也就是说视频线上的小红线、电源插口线的红线、倒车灯电源线，三根线接在一起）
电源插口线上面的黑色的线，是地线，随便接着车子的金属上就行了。
注意：这一步是很关键的一步，我开始就悲剧了。我刚开始就感觉视频线上并的那根细红线很短，结果我全部接好了，然后把视频线从通风口穿到车下，结果发现，红线真的短了（当时就想到了《疯狂的石头》上的国际大盗，买绳子短了一截子的那个......）！NND，手头又没有多余的电线，急中生智，把专用电源的地线剪下一截子接上了，才够长。

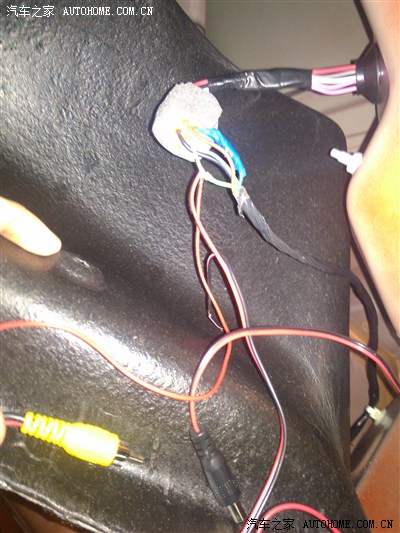

线路接好后。（视频线上的小红线、电源插口线的红线、倒车灯电源线，三根线接在一起）
再提醒一遍，倒车灯电源线是浅绿色那根！
这些工作要把后备箱里面的绒面装饰扒开来做的。扒开绒面装饰我就不说了，就一个六角螺帽，用尖嘴钳子拧掉，然后有两三个塑料卡子，拔掉，用手把绒面装饰板扒开就行了。

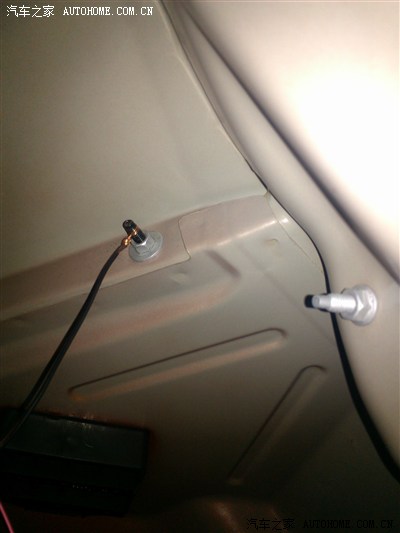

地线我就接在这里了。（就是专用电源插线上的黑线）

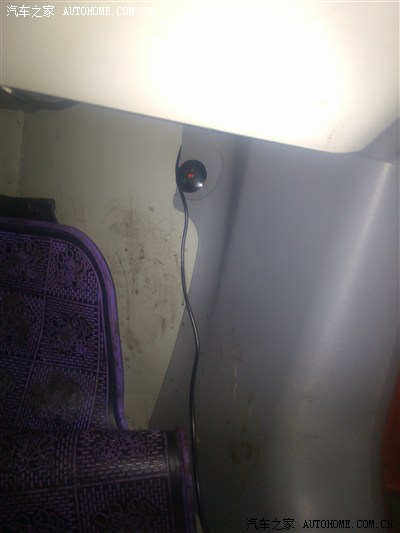

看到下面的黑色塑料盒没有？那是通风口，一会视频线和电源线都从那里穿出去。

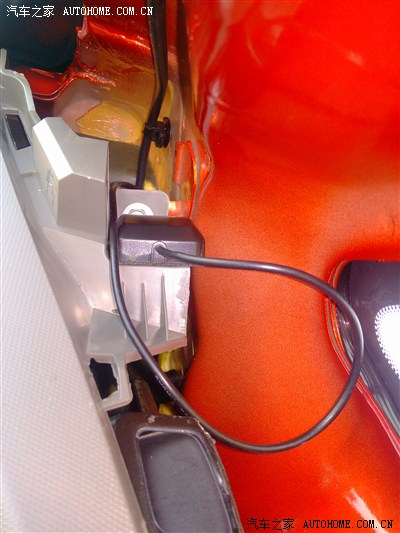

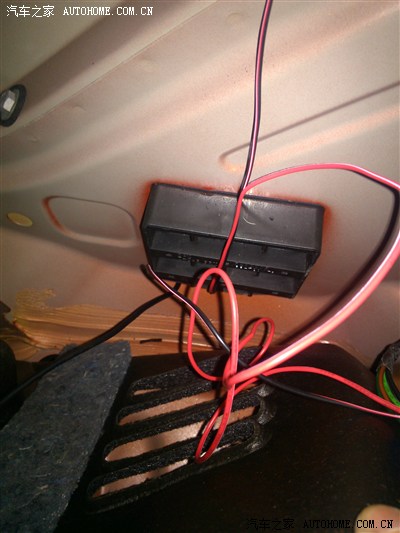

视频线（就是从前面穿到后备箱里的那根视频线）、专用电源插线（就是和视频线上的红线、倒车灯电源线接在一起的线）全部从这个通风口穿下去。不难。就在右后轮翼子板处。
来张全景就能看出通风口在哪里了。

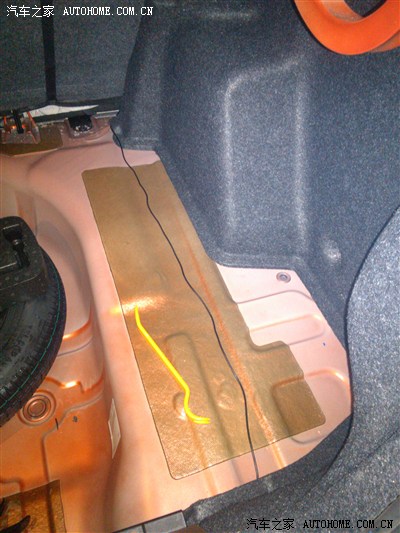

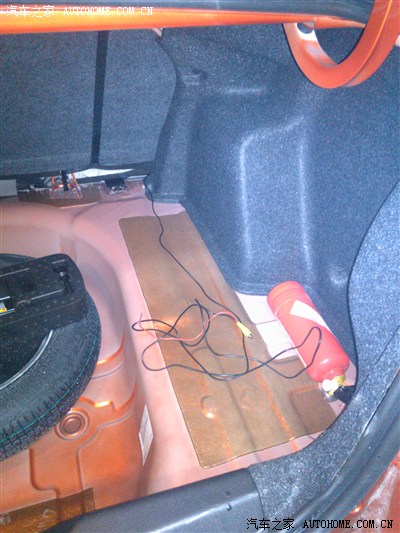

把后备箱里的视频线排好，有的压在绒面饰板下面。

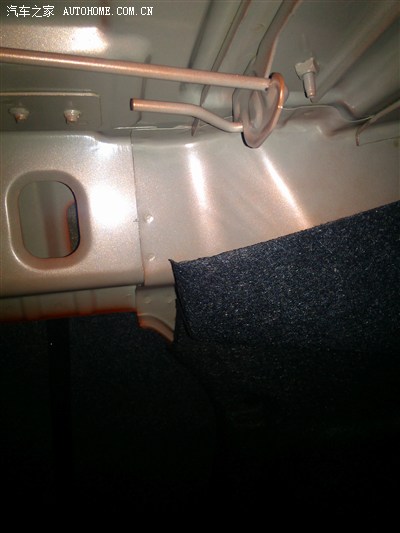

个人建议：后备箱里有许多锋利的铁皮（钢板），线路尽量不要经过那些地方，省的以后车颠呀颠的引起摩擦破皮。毕竟这活再不想干第二遍了......
比如说这里，这里铁皮边缘很锋利的！！线路绕过它。视频线长得很！
哎，我还是少拍了张照片......

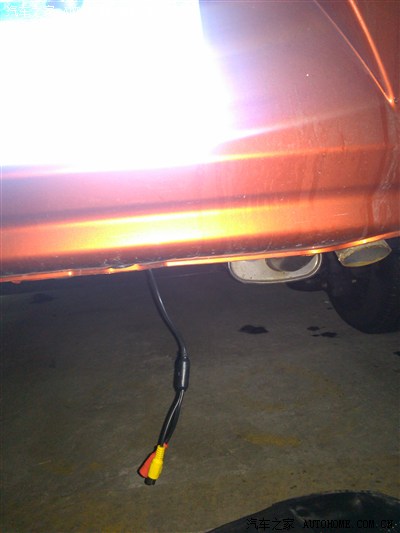

刚才从通风口穿下来的视频线、专用电源线，应该是通过通风口直接就穿到右后保险杠下面（要是没下来，就伸手在右后保险杠里面摸一摸，摸到就拉出来）。
然后刚好就和后保险杠下穿出来的LED摄像头的视频线、专用电源插线对接（电源插线和视频线都是一公一母）。
哈哈，基本结束工作！

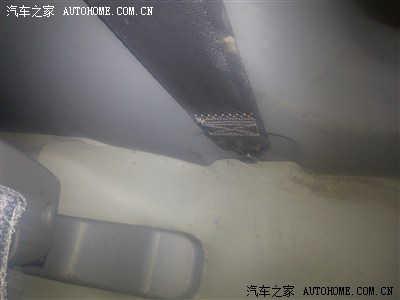

这是后车底，我躺在地下弄的（幸好后备箱里我还有脚垫的包装袋，铺在地上，要不一身衣服就完了）两根线我是绕道排气管上面接的（考虑排气管温度高）我用线绑在了车后底盘的一处钢梁上，比较保险一点。

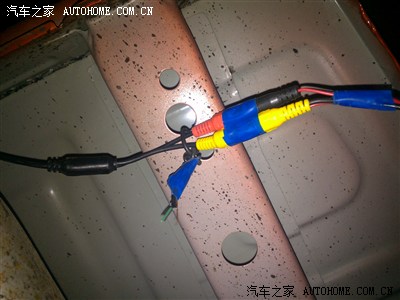

为了更加保险，把绳结、线路接口（怕进水）、还有线束，全用电工胶布缠了几圈。
自己装嘛，就仔细点。

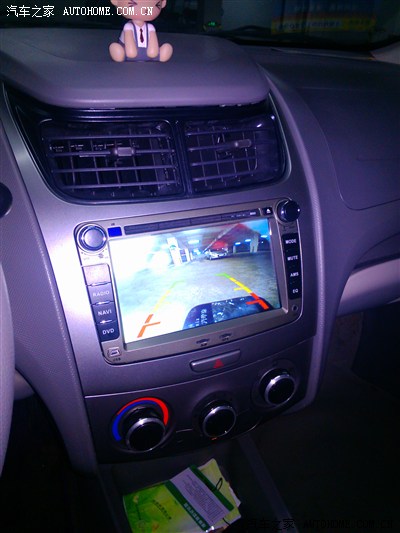

成功了！
