宝马G05 X5 改装单口U*** 手搓一个双口U***插座

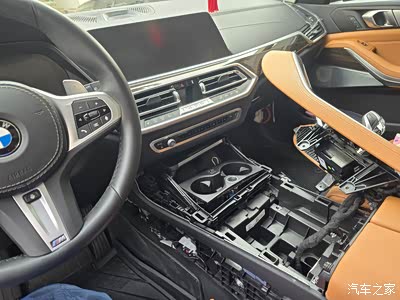

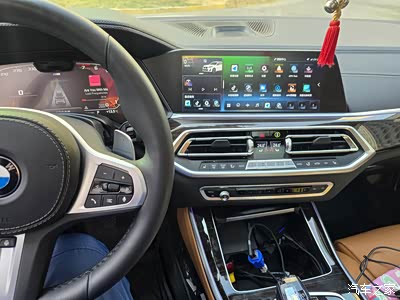

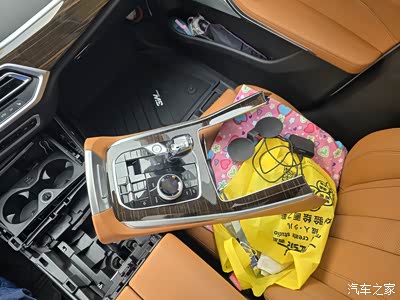

拆下中控水晶挡把及装饰框总成

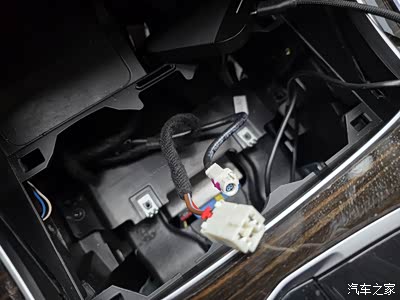

摘掉水杯架，露出了U***插头和点烟器供电插头

原车单U***口儿插头

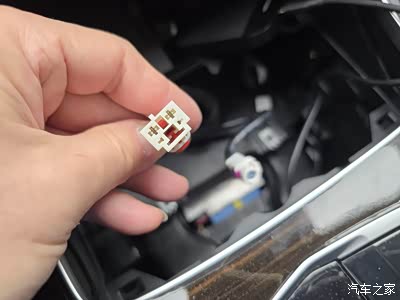

点烟器供电插头

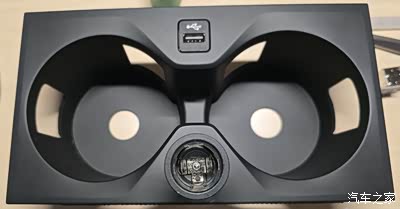

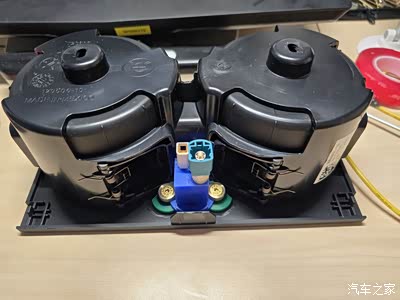

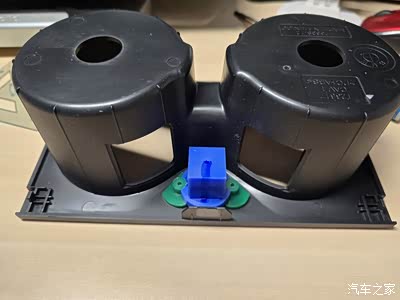

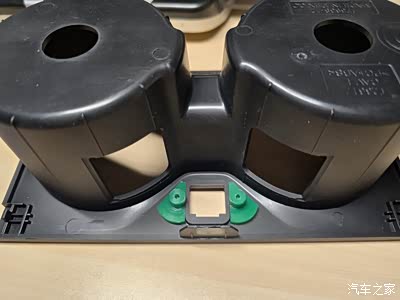

水杯架拆回来参考备用

测量好水杯架U***口尺寸，开始加工双口儿U***总成外壳

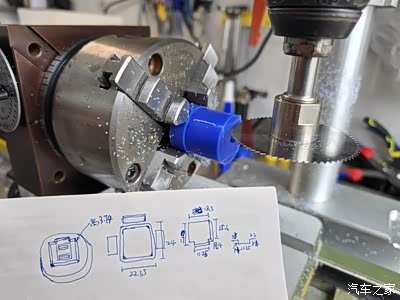

铣方

双口儿U***外壳毛胚

外壳毛胚端面加工

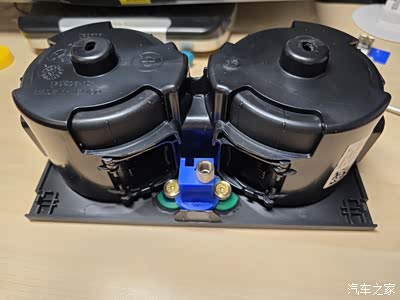

背视图

俯视图

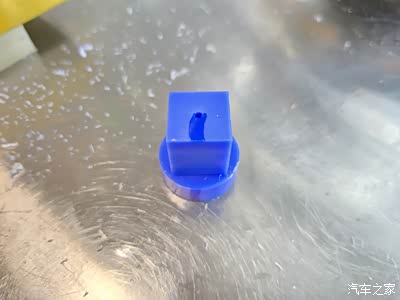

毛胚完成

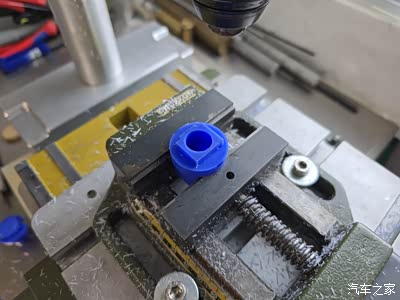

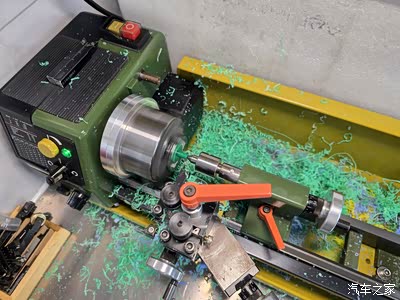

端面粗车圆，去除多余废料

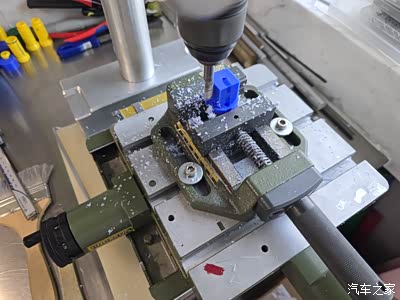

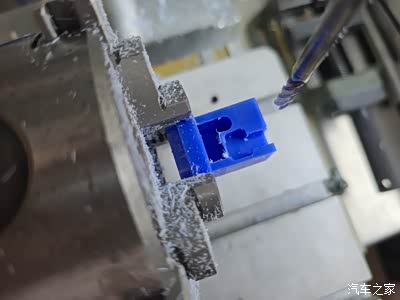

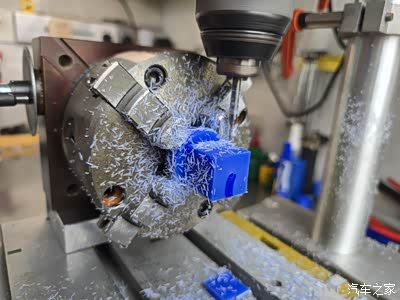

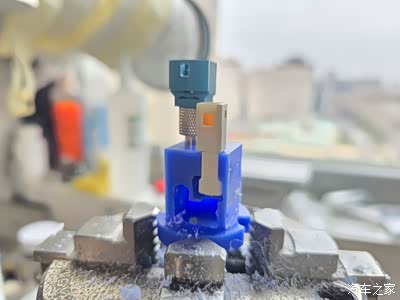

铣出双层U***母座嵌套

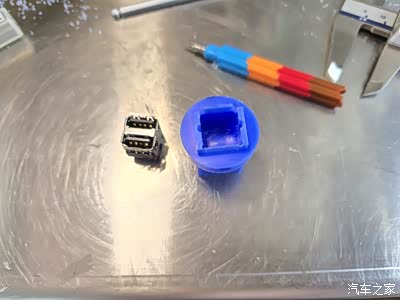

试装双层U***母座

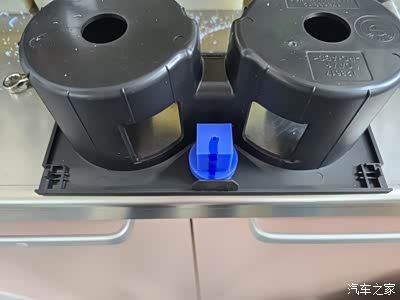

试装

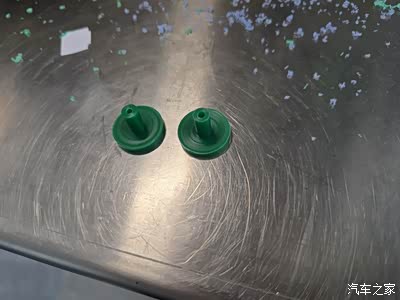

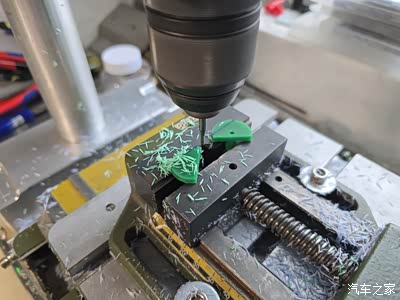

车两个U***总成固定座

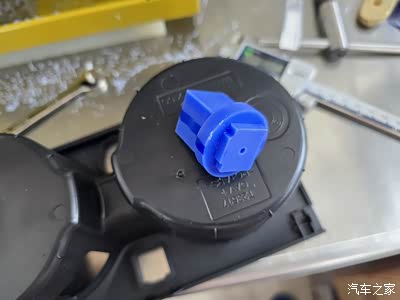

固定底座安装位置

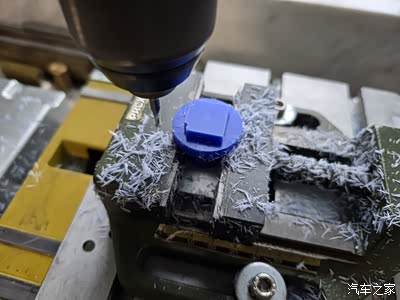

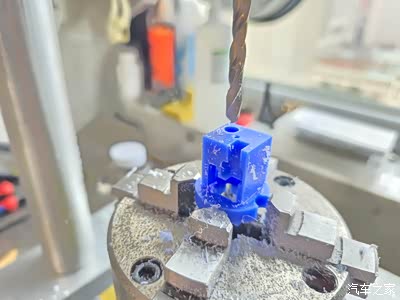

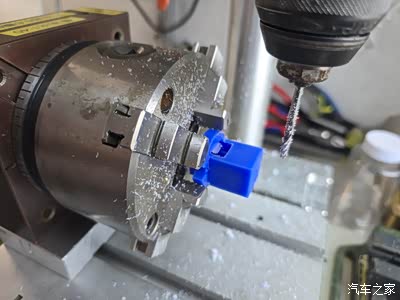

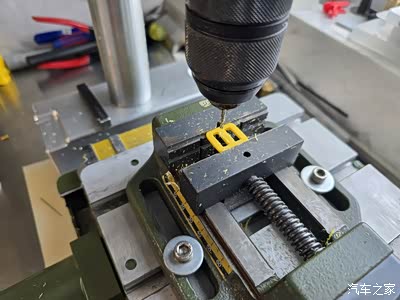

U***总成铣出两个耳朵眼儿

试装

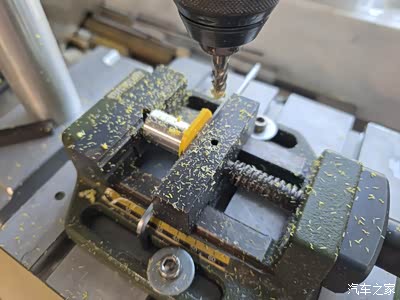

深挖U***总成内部线槽

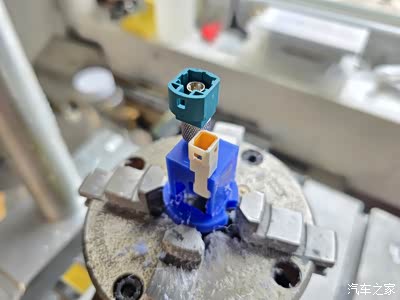

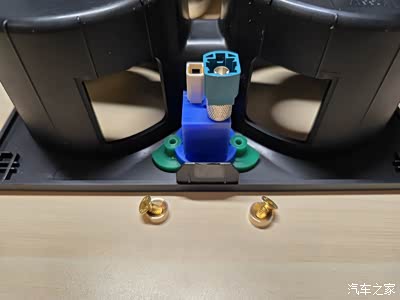

试装接插件

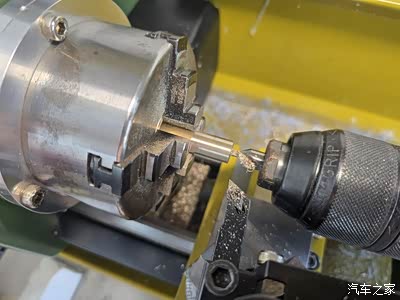

铜棒加工

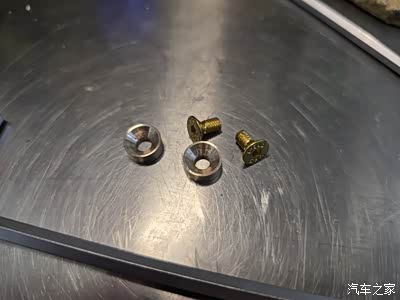

车两个铜垫圈

双口儿U***套件

试装

试装2，摆个pose

Pose2

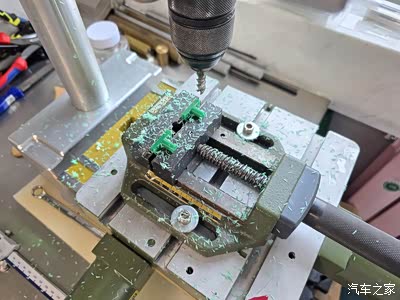

铣床加工U***面板

试装

挖孔儿

Pose照

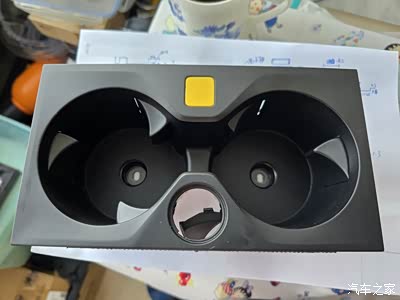

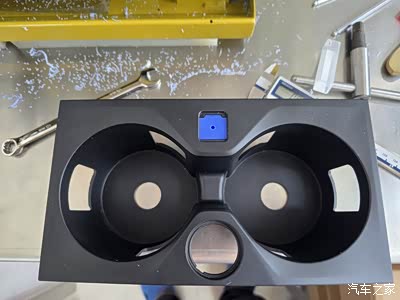

杯架及面板

上车改线，发现点烟器供电插头的金属端子里面比较空荡，特别适合加线

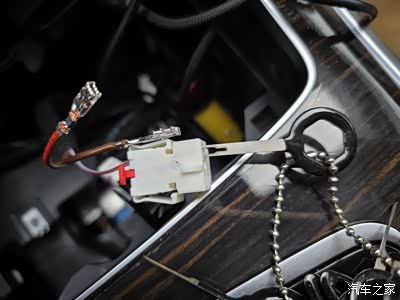

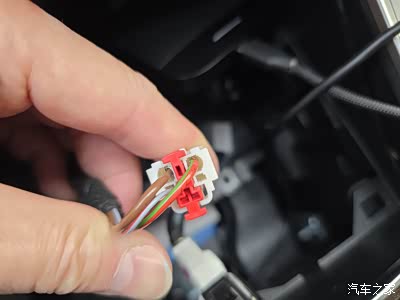

于是用退针器退出金属端子

将金属端子最下端的抱箍松开

加线以后用压线钳重新压线，上部用金色独立抱箍直接箍线。

重新插回金属端子，加线完成。

加线是为了给双口儿U***的上层口儿供电，当然还要转接一个12V转5V的DCDC转换器

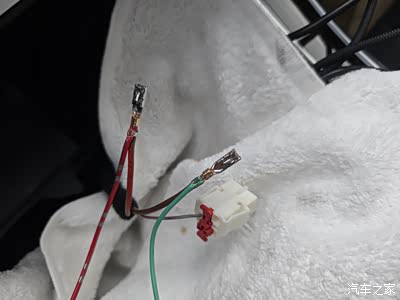

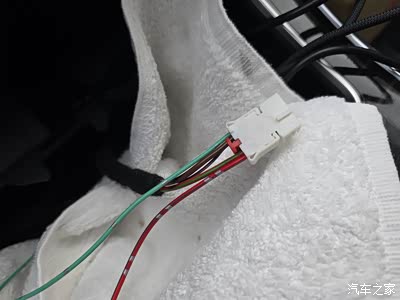

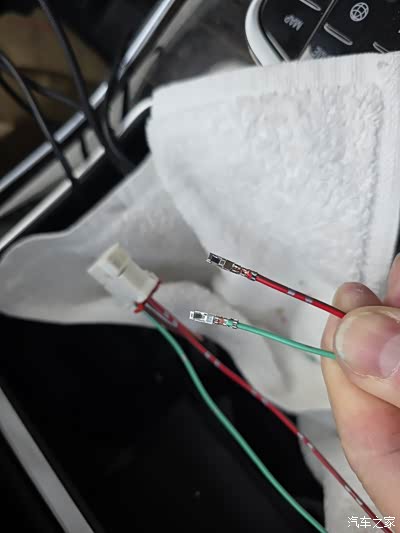

加线的输出端压好金属端子

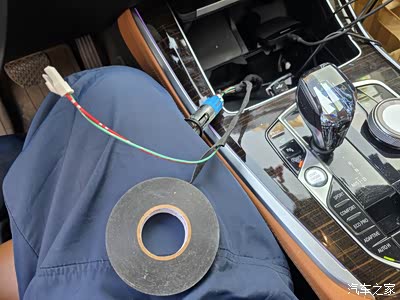

电线缠上车用布基胶带，就可以连接12V转5V的DCDC稳压模块了

另找一个带电板的U***母座，吸锡器除锡。

分离母座和电板

只保留电板

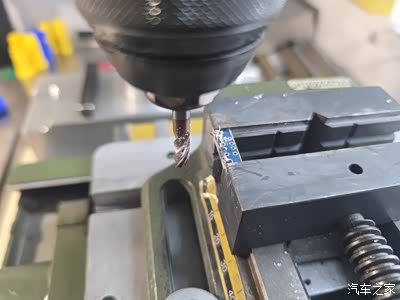

铣掉多余的部分，只保留8脚焊盘

8脚焊盘

8脚电板移植给双U***总成里的母座

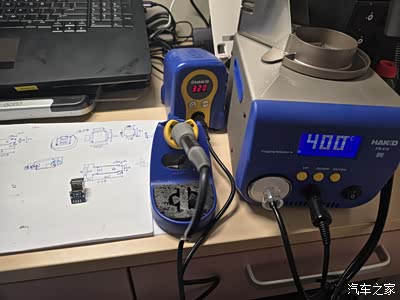

焊线接线

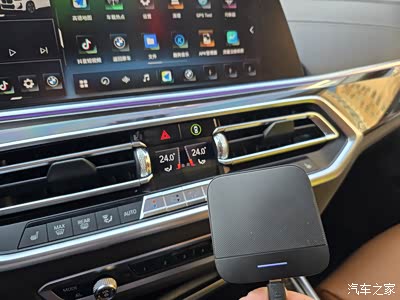

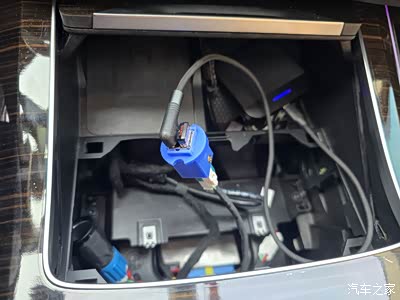

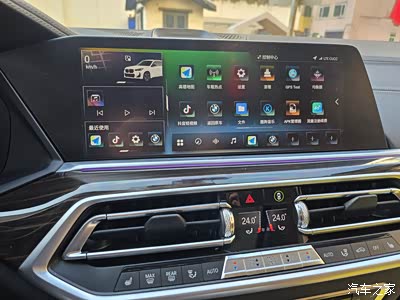

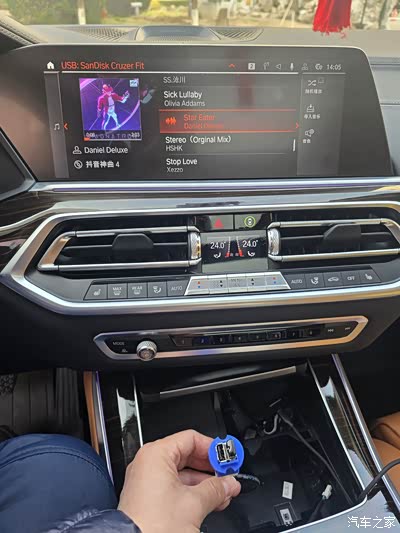

上车测试，下层U***数据口儿正常，音乐播放正常。

上层口儿5V供电正常

双U***口儿使用均正常

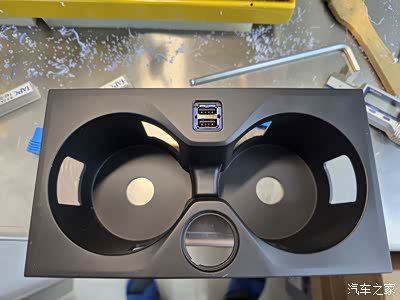

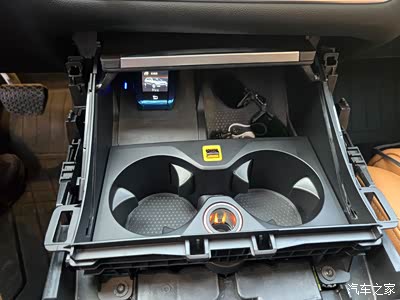

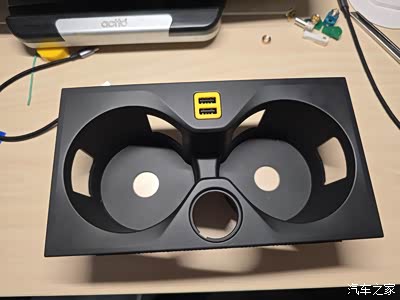

水杯架总装，组立完成。

面板粘接的很平整

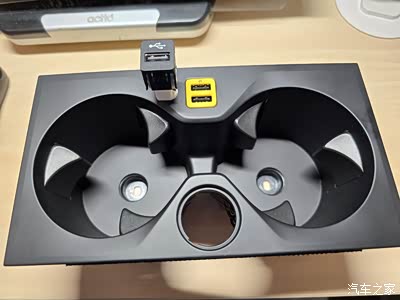

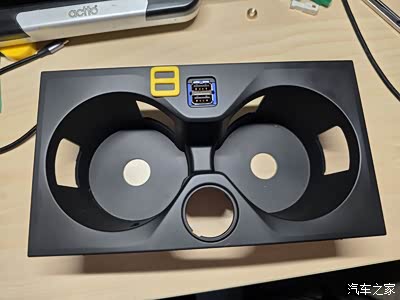

单双U***对比

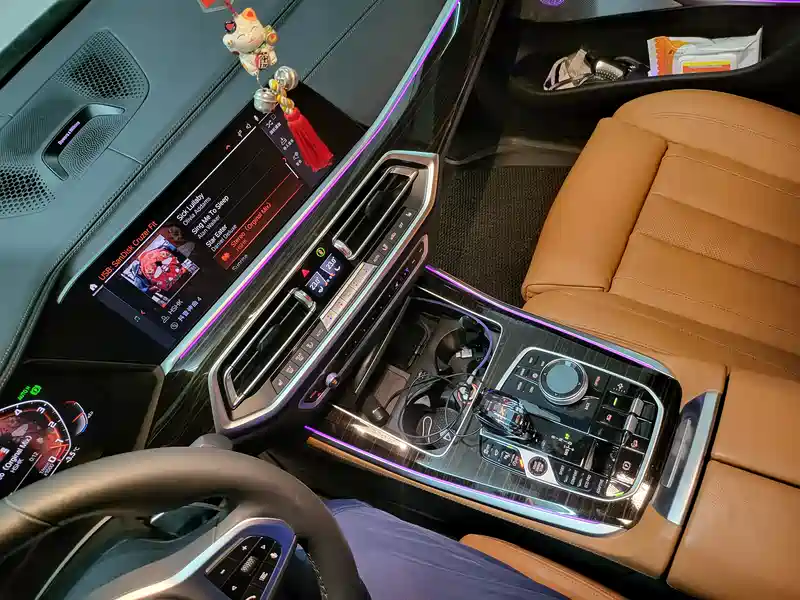

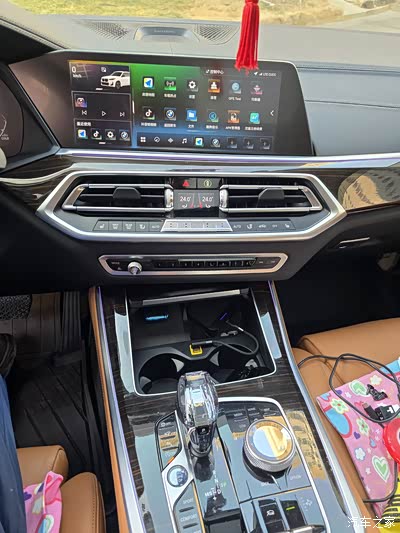

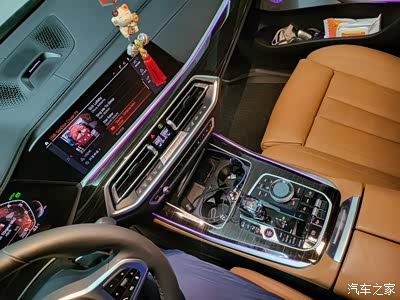

装车

整体复原。
