荐 50元改装车载蓝牙音频系统，提高实用性，拒绝AUX，拒绝电话罚单

貌似坛子里这样的车载蓝牙改装还非常少。好吧，没有前车之鉴，自己琢磨琢磨。话说这块蓝牙接收板还是逛淘宝无意中发现的。看到这货心想这个改装太有必要了，因为比插内存卡、刻CD碟、拿手机接电话什么的都方便太多太多了。

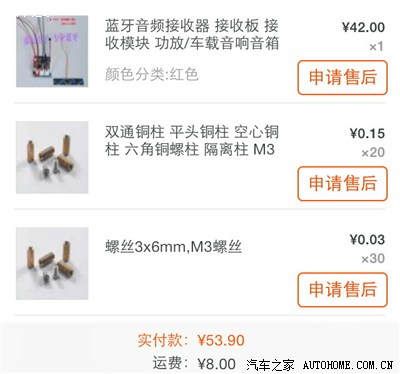

下面是清单↓↓↓↓↓↓

这块蓝牙接收板是个独立的模块，没有繁杂的接线，只要弄好电源、音频输出的接线就OK，懂点电路的人都能完成，并不难。↓↓↓↓↓↓

有两个电源接口可以选择↓↓↓↓↓↓，USB和车载12V均可，供电电压非常宽，很方便改装

先接上USB电源和耳机试试效果↓↓↓↓↓↓

测试连接，顺利连接上↓↓↓↓↓↓

测试音量、线控等效果↓↓↓↓↓↓

音质还是满意的。线控上的【上一曲】【播放-暂停/接通-挂机】【下一曲】按键正常使用。PS:这个蓝牙接收板只适合接功放，因为接耳机的话音量太小↑↑↑↑↑↑↑

然后到车上试试效果，正常使用↓↓↓↓↓↓

这块板子没有外壳，自己用废旧的塑料盒子弄个防护盖，以防车上的线头碰到烧坏↓↓↓↓↓↓

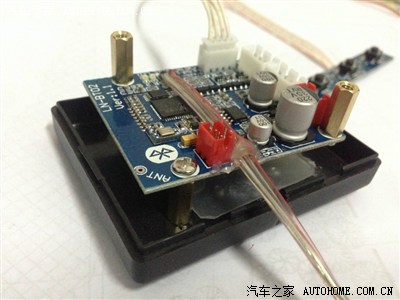

装上双通铜柱和后壳↓↓↓↓↓↓

介绍线路，有些线不够长的已经加长了，分别是：控制线、麦克风、音频输出、电源↓↓↓↓↓↓

开始装车↓↓↓↓↓↓

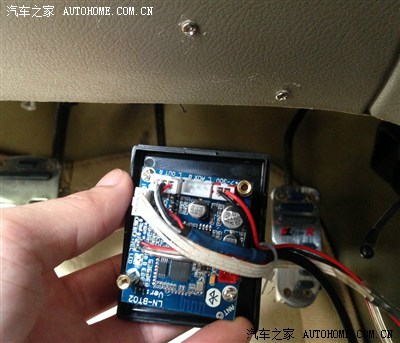

暗装在方向盘下面↓↓↓↓↓↓

装好的样子↓↓↓↓↓↓

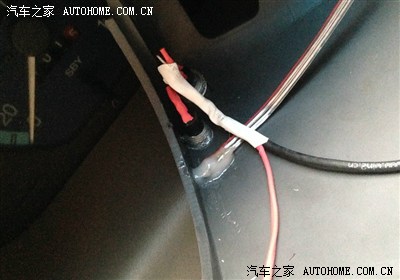

接电源线，从CD主机后面取电↓↓↓↓↓↓

这里接CD主机的黄黑线是接错了，后面改成接红黑线↓↓↓↓↓↓

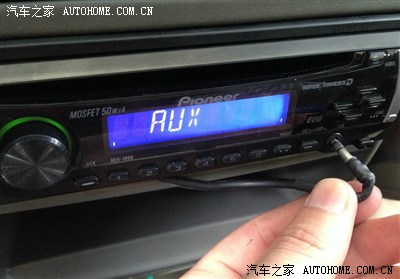

接收板的音频输出插入CD主机的AUX插口↓↓↓↓↓↓

电源和音频输出接好了，剩下控制板和麦克风↓↓↓↓↓↓

配的控制板按钮不好使，自己去买了几个无锁按钮【无锁按钮就是按下去接通，放手回弹那种】↓↓↓↓↓↓

拆开方向盘前的盖子，确认按钮的安装空间，确保不会顶到其他东西↓↓↓↓↓↓

开孔装按钮，接好线，单独那个是播放暂停，另一边两个是上一曲和下一曲，中间那个小洞是留给麦克风↓↓↓↓↓↓

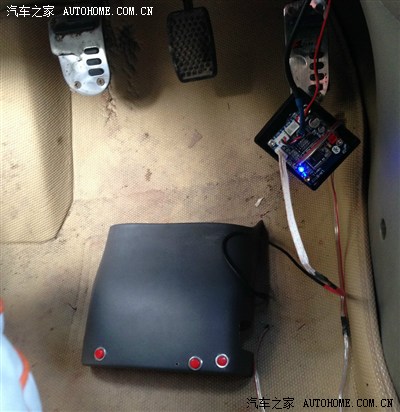

测试按钮效果，正常使用↓↓↓↓↓↓

开始装麦克风，麦克风有个小的胶套，先用502定位好胶套，再放上麦克风↓↓↓↓↓↓

麦克风放点AB胶牢固一下↓↓↓↓↓↓

装回盖子，安装完毕↓↓↓↓↓↓

方向盘上装不了，因为走线问题。。。只能装这个位置最靠近手了，操作还算方便↓↓↓↓↓↓

使用感受：只要手机先开蓝牙再开接收板都会自动回连信号。便携性当然是大大的提高，手机是随身携带的，更新音乐比SD卡或刻碟什么的方便太多了，音质满意。开车接电话什么的也方便太多了，只是通话音量偏小了点。很实用的改装，推荐大家。
