14款Polo安装RNS315导航超详细作业，想装的来参考下。
- 红河哈尼族彝族自治州车友5963735
- 0浏览 · 2015-12-10 21:14
自从买了Polo以后，就没有停止对她的折腾，各种改装，什么氙气灯、日行灯等等，现在也是累了，最近又迷上了RNS315，顶不住诱惑，某宝淘了一个15年全新拆车带最新地图的机头，查遍Polo论坛，居然没有一篇详细的（可能是不仔细吧），于是有了下面这篇文章，下面有些专业用词可能不正确，请多多包涵！好几张图片是正着上传，结果显示出来是旋转90度的，就当治一治你的颈椎病吧，哈哈！
我的车是14款手舒，如果你的车是乞丐版，想要改RNS315，应该还要换BCM，就算是舒适版，虚拟导航也用不了，囧！喜欢的朋友给个赞。
工具：剥线钳、斜口钳、尖嘴钳，T20内六角螺丝刀，电气绝缘胶带、大众专用绒布胶带、阻燃管（不是热缩管，阻燃管用在存在安全隐患的地方，用阻燃管包裹住，我试过，用火是点不着的，不像热缩管，受热就缩了）、扎带、剪刀、撬棒、双面胶、一字螺丝刀，有万用表的话自己备一个等。
我的车是14款手舒，如果你的车是乞丐版，想要改RNS315，应该还要换BCM，就算是舒适版，虚拟导航也用不了，囧！喜欢的朋友给个赞。
工具：剥线钳、斜口钳、尖嘴钳，T20内六角螺丝刀，电气绝缘胶带、大众专用绒布胶带、阻燃管（不是热缩管，阻燃管用在存在安全隐患的地方，用阻燃管包裹住，我试过，用火是点不着的，不像热缩管，受热就缩了）、扎带、剪刀、撬棒、双面胶、一字螺丝刀，有万用表的话自己备一个等。

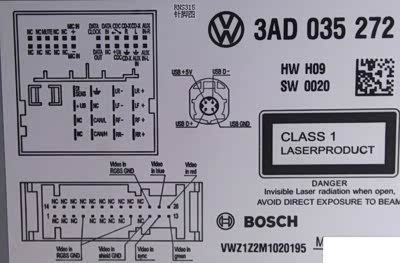

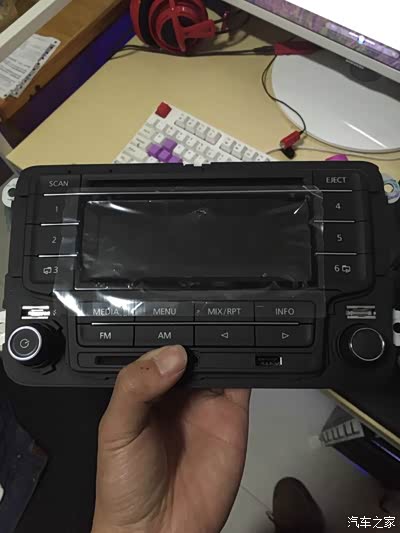

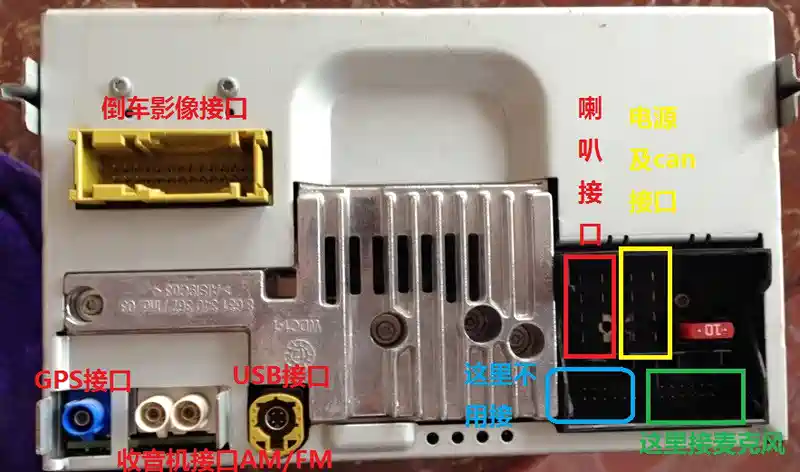

机头的照片就不上了，大家都是见过的，次图是机头背面的插孔定义：
针脚定义

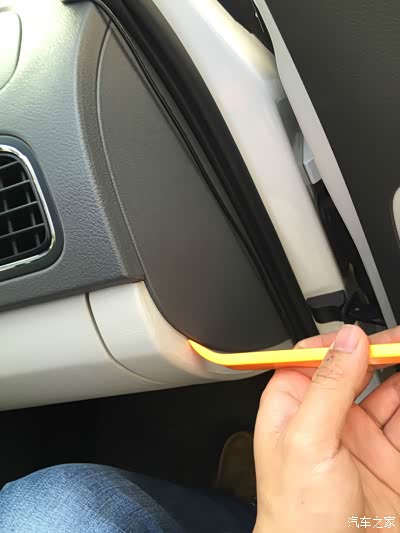

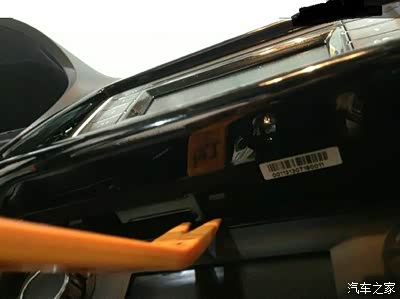

从面板下端用撬棒将面板拆下。

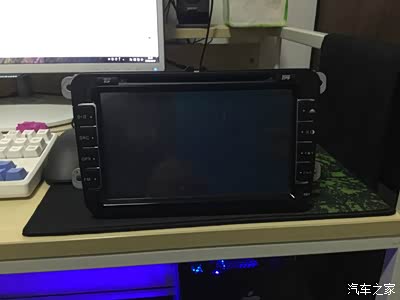

这是拆下来的4S店送的导航，谁要来密！

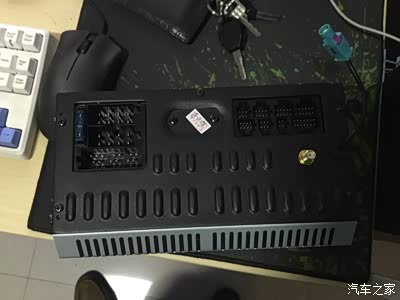

4S店导航的背面，即插即用，比RNS315方便，但本文的重点不是它，请往下看。
装RNS315要用到CAN总线，原厂的100大洋，好贵，但是你可以看到大众造车该严谨的地方，CANBUS线是用双绞线，山寨线就不是这样的，抗干扰性没有原厂的好。
不错吧。

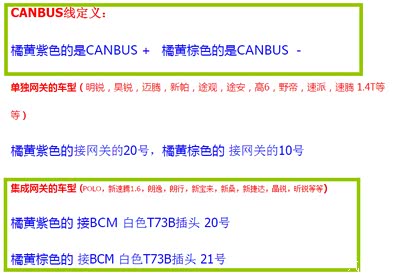

canbus线定义，我们Polo就看绿色框里面的。
这是can总线的定义，这根是山寨线，我从网上找的图片，我自己的忘记照图片了，见谅。
安装RNS315最难的、最伤人的地方在装canbus线，真的很伤人，我差点就吐了![]()

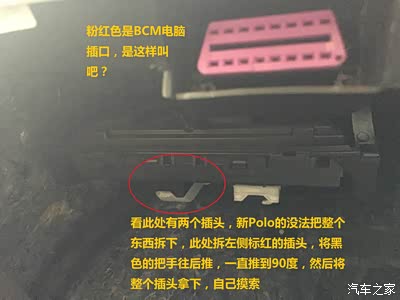

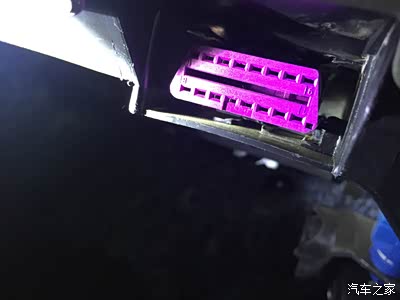

，找到Polo主驾驶方向盘下面的OBD接口，然后向后看去。
14款的Polo不能把整个BCM拆下，趴着慢慢拆吧，车又小，真心不舒服
看图片

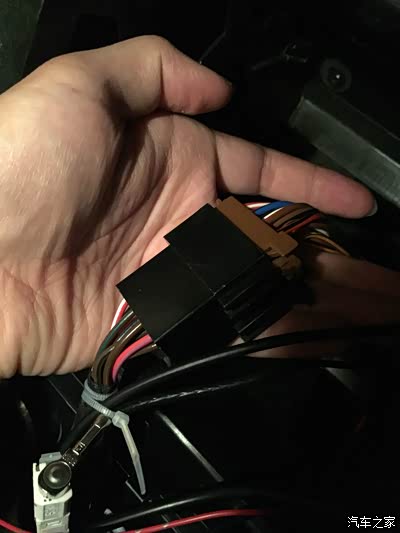

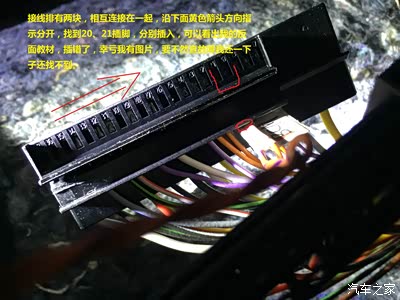

拆插头
这张是拆下来的图片，原本里面是有两排线束。
canbus线往这个洞往下送
接线

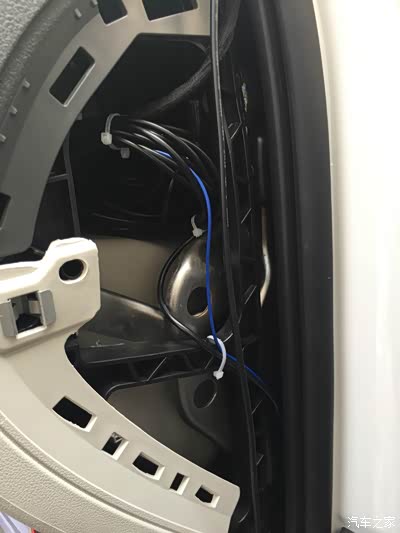

用扎带捆住线，等线完全排好后记得用绒布胶带裹一圈，减小异响。
接线
GPS天线，麦克风、倒车影像12V输出线、倒车影像视频线都往洞里面塞，用铁丝勾住拉出去。
麦克风接线

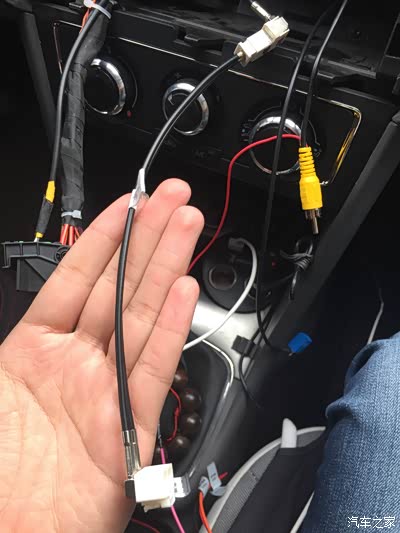

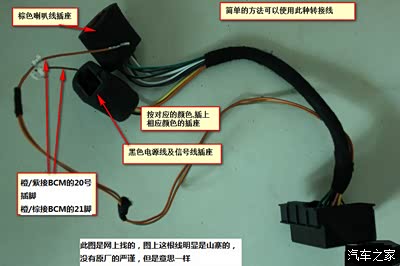

收音机转接线，RNS315是把AM和FM分开，原车是一根，所以需要用一根收音机转接线。

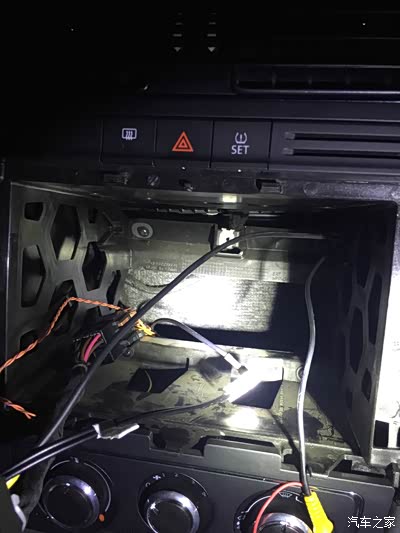

用撬棒打开右侧当班，很简单，自己摸索。

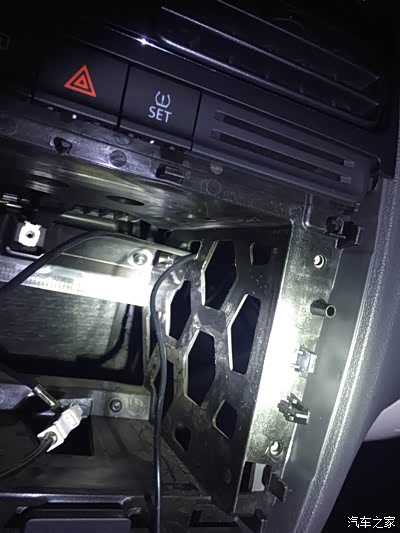

我把GPS接收器放在这里，上面有磁铁，担心异响，用双面胶粘上去，别问为什么我不放在A柱里面，我不想拆A柱，我也不想放在中控台上，影响美观，而且4S店送的导航GPS接收器也是放这里，用了很久，信号不受影响。

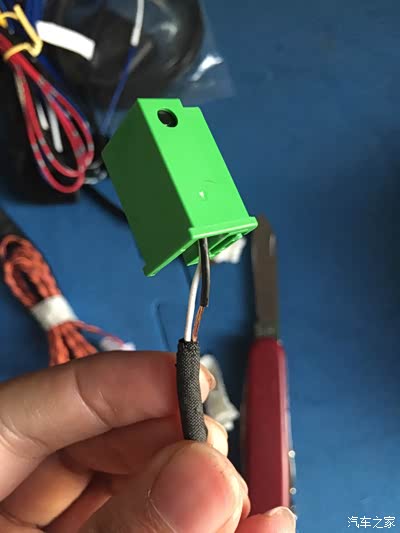

这是麦克风的插头，插对应位置就行。

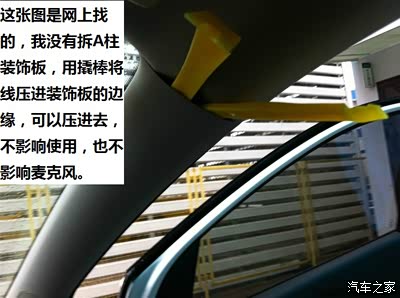

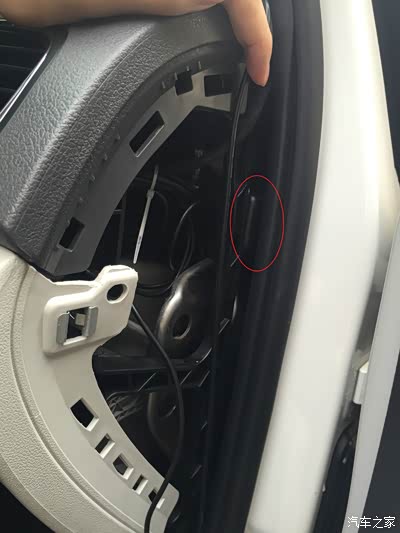

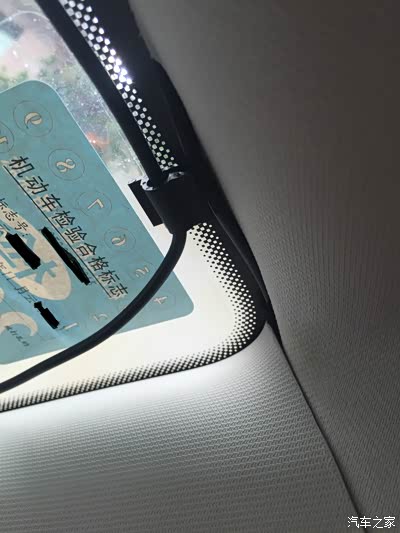

我没有拆A柱，我是将麦克风线压进A柱装饰板的缝隙里面，妥妥的，不建议拆A柱，容易坏。

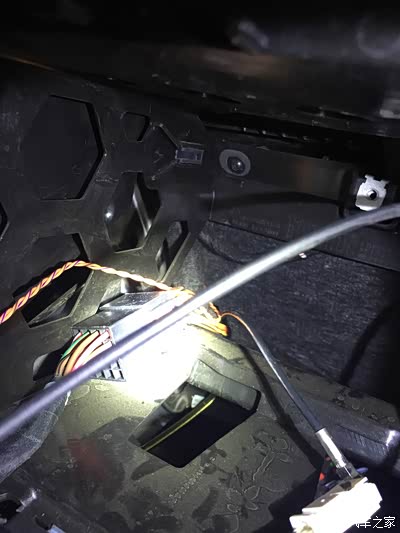

看塞进里面那根线，外面这根是行车记录仪电源线。

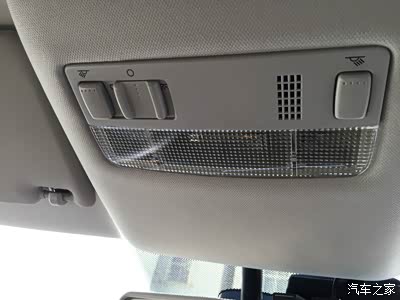

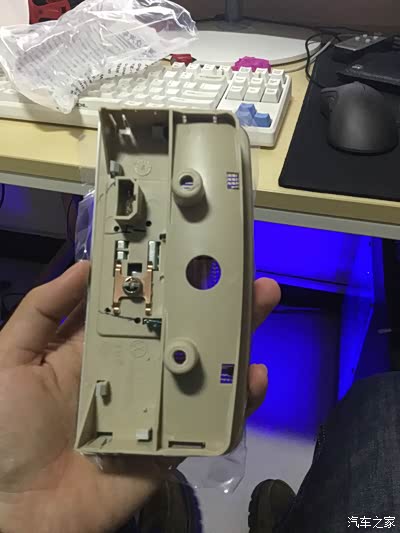

原车顶棚灯，没有麦克风预留位置，网上买一个带麦克风的顶棚灯。
看上去做工不行啊，很粗糙，很简陋。

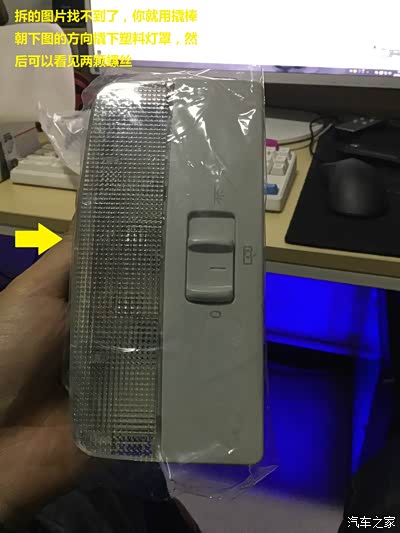

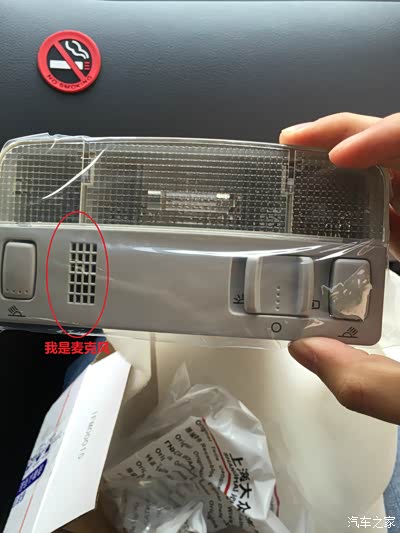

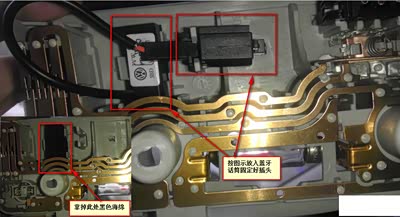

新买的顶棚灯，带麦克风，你要是带天窗的车子完全不用换，直接把麦克风放进去就行。
此图是网上找的，其实就是这样，

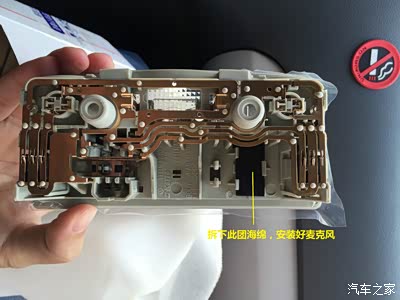

这个铜排看上去很精致啊，比原车那个做工好
除了原车的功能，还可以分别控制主驾驶和副驾驶的灯。

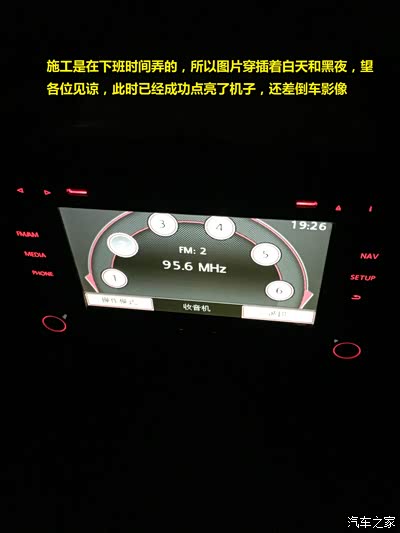

成功点亮，第二天继续装倒车影像。

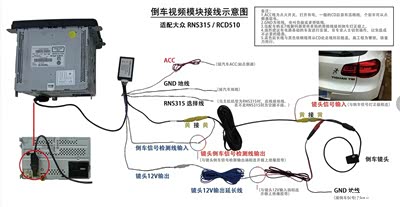

我用的是原车导航用的牌照灯位置摄像头，要转成RGB各式才能被RNS315识别，所以要用到转换器。接线就按照图上来。

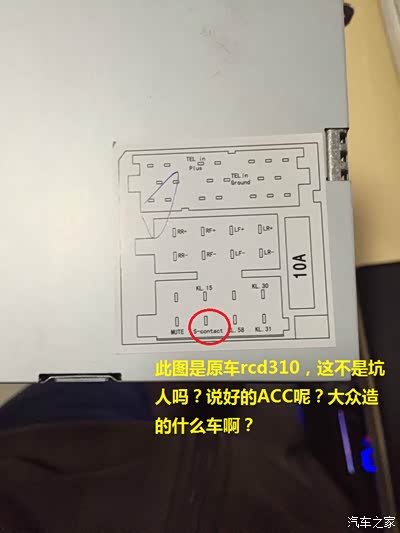

首先接ACC线，这是原车RCD310的针脚图，成功欺骗了我。
看看

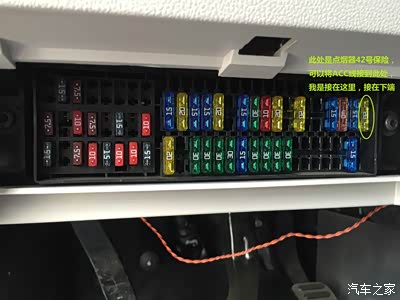

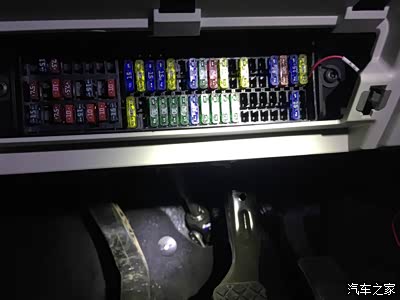

没接ACC，接到点烟器的保险上，一样的。
看图。
接地线接法

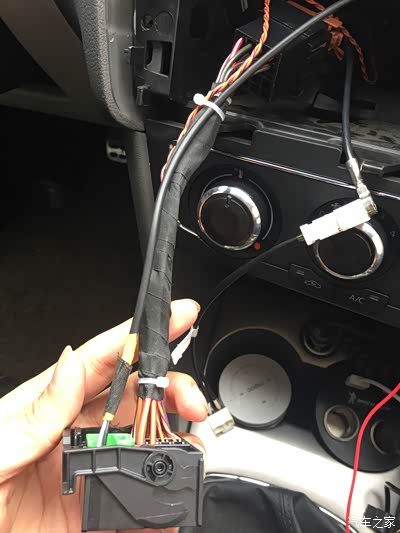

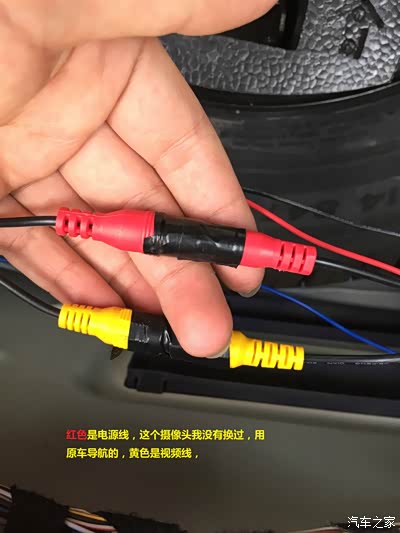

接12V镜头输出线、还有视频线，仔细排好线，该用扎带捆起来的就捆起来，该用绒布胶带包裹的就包谷，该固定的就固定稳妥。

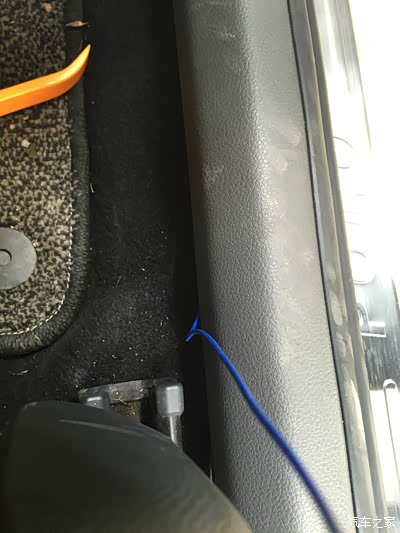

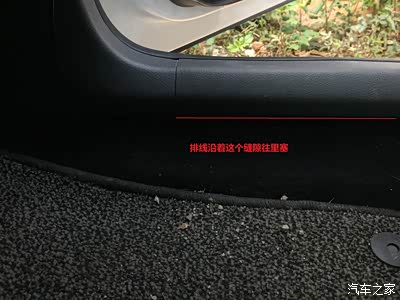

按红线标注的地方把线排好。
用撬棒辅助将线塞入

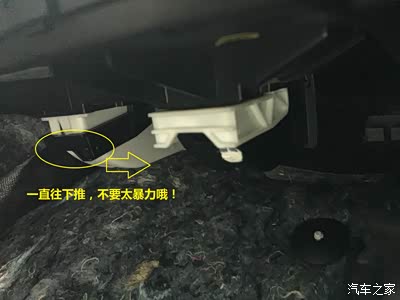

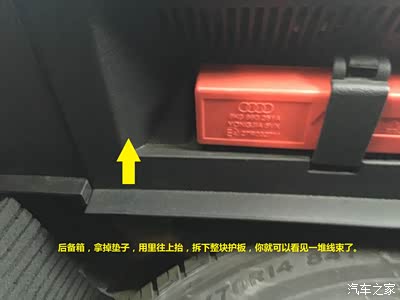

后备箱挡板拆除
接线

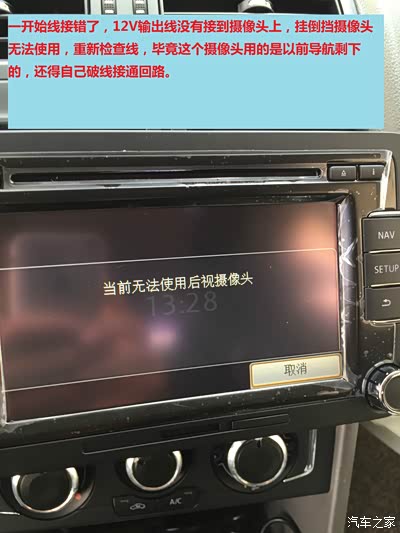

第一次没接好，还好没讲正极接负极上，正极接正极上去了，运气好，不然悲剧了，烧保险的话又要换保险去了。
摄像头正极接线

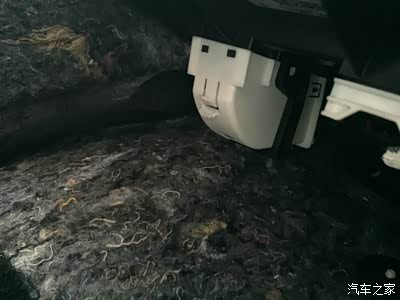

倒车灯正极线接倒车检测线。

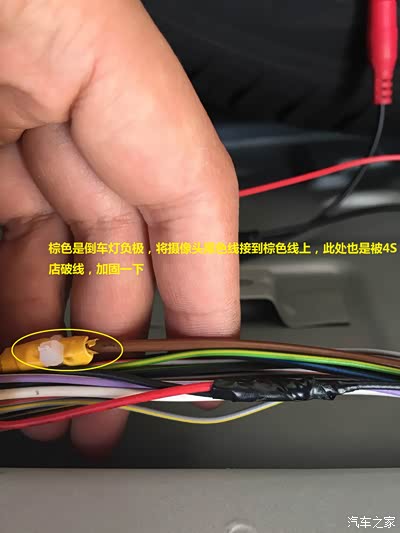

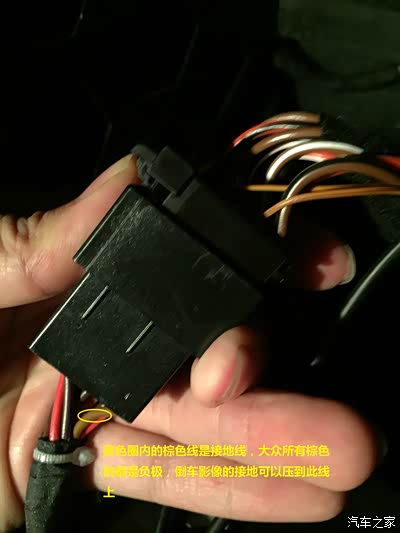

负极

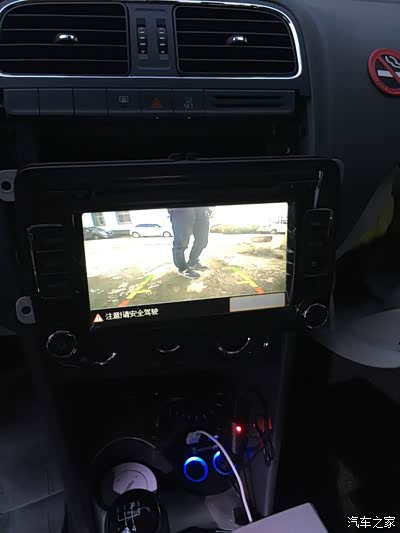

成功点亮。我的车是舒适版，没有8个OPS，所以虚拟倒车用不了。

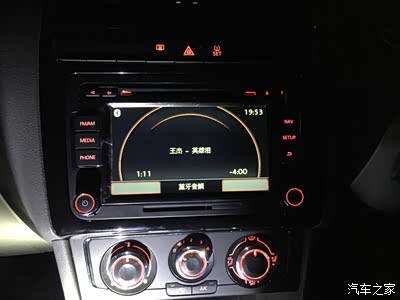

完整安装，好累，好高兴，新技能get！每一个喜欢动手改装的车友将来辞职了还能来改车，哈哈。
