新蒙迪欧更换仪表盘教程（适用于新梦丢丢全系车）
- 南昌车友9331223
- 0浏览 · 2016-03-02 22:50
版主求射精，拍照、拼图手好酸~~~~~~~~~~~~~
RT：
伟大领袖说：自己动手，丰衣足食。而且省了手工费，还有小小成就感，多好！
买车有一段时间了，也没能给我家小白上个贴，实在不好意思，后续补上。从关注老款蒙迪欧致胜到有能力买上新蒙迪欧，都好多年了（大学毕业才有能力挣钱）。之前看前辈们的东西，给了很多帮助，特别是买车前各种看帖，在此感谢你们和论坛，也想给坛子做点小小贡献（版主要是鼓励我 请求射精）。一颗骚动的心促使我今天自己换了高配仪表盘，看了网上的一些案例，略微有点糙（不过也感谢前辈们的贴），新手第一次换，可能有些细节需要注意，希望我的贴给你们方向的同时，给你心理上的肯定，哈哈。
进入正题：
原材：新仪表盘
工具：7号套筒，辅助塑料撬棒
其他：你聪明的大脑和好奇心
注意：卸载安装全程，最好不要通着电操作，小时候都听电工说，不要带电作业，虽然这只是直流电（个人观点哈）
RT：
伟大领袖说：自己动手，丰衣足食。而且省了手工费，还有小小成就感，多好！
买车有一段时间了，也没能给我家小白上个贴，实在不好意思，后续补上。从关注老款蒙迪欧致胜到有能力买上新蒙迪欧，都好多年了（大学毕业才有能力挣钱）。之前看前辈们的东西，给了很多帮助，特别是买车前各种看帖，在此感谢你们和论坛，也想给坛子做点小小贡献（版主要是鼓励我 请求射精）。一颗骚动的心促使我今天自己换了高配仪表盘，看了网上的一些案例，略微有点糙（不过也感谢前辈们的贴），新手第一次换，可能有些细节需要注意，希望我的贴给你们方向的同时，给你心理上的肯定，哈哈。
进入正题：
原材：新仪表盘
工具：7号套筒，辅助塑料撬棒
其他：你聪明的大脑和好奇心
注意：卸载安装全程，最好不要通着电操作，小时候都听电工说，不要带电作业，虽然这只是直流电（个人观点哈）

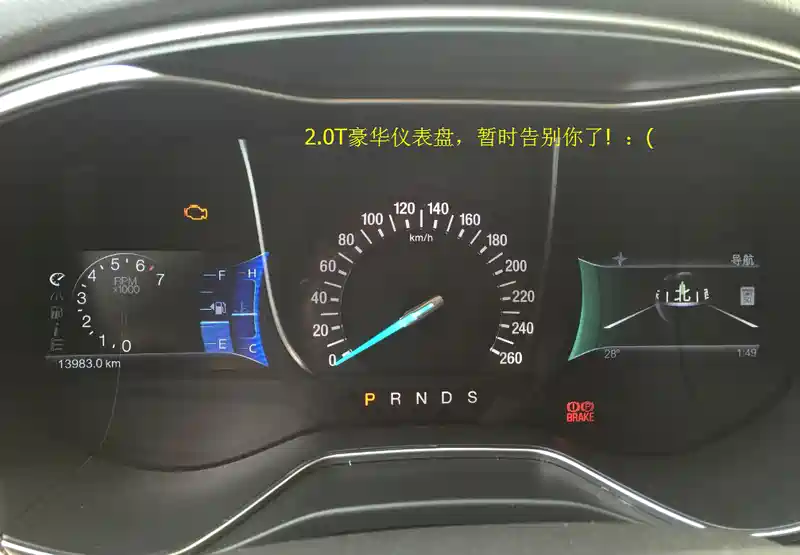

2.0豪华仪表盘，光荣***。
以下图配文字，只需要耐心看一遍你就可以动手了。如有问题或要交流可加我微信或QQ154725003
搞了1小时换好了新仪表盘，自己变安装边拍，不喜勿喷，谢谢。
以下图配文字，只需要耐心看一遍你就可以动手了。如有问题或要交流可加我微信或QQ154725003
搞了1小时换好了新仪表盘，自己变安装边拍，不喜勿喷，谢谢。
注：更换仪表盘需要拆三组螺丝，之所以把此图放在靠前，是希望更换的朋友们，注意拆卸后的螺丝不要随意放，甚至丢掉了，最后安装的时候能保证一对一以及顺序（个人习惯）
新仪表盘，7号套筒，塑料撬棒，三样必备就可以了。
1、拆卸护板，注意卡扣位置，使用韧劲慢慢撬开，左右两侧都撬开后慢慢放下。
注意：为了方便后续操作，你可以把方向盘调整一下，具体方法，方向盘靠近小腿前位置有个扳手，拉卡后可以调节方向盘长度以及倾斜方向，本次换仪表盘，建议调整到方向盘靠怀里最近且拉伸方向盘到最高位置，方便后续操作，安装完仪表盘后再将方向盘复位到你舒服的位置角度接口。
注意：为了方便后续操作，你可以把方向盘调整一下，具体方法，方向盘靠近小腿前位置有个扳手，拉卡后可以调节方向盘长度以及倾斜方向，本次换仪表盘，建议调整到方向盘靠怀里最近且拉伸方向盘到最高位置，方便后续操作，安装完仪表盘后再将方向盘复位到你舒服的位置角度接口。
2、拆卸大灯控制面板，先卸载图上第一组螺丝。
3、使用撬棒从上向下慢慢撬开各个卡扣。第一次拆卡扣比较紧，因为组装车的时候开口位置貌似涂了胶水，不用担心，使用韧劲慢慢操作。
4、拆开大灯面板后，注意小心拉开来，防止用力过猛把使大灯控制线受损，此次这个插头不用拔下，方便后续调试新仪表盘功能是否对灯有影响。
5、注意大灯控制线。发现螺丝位置。
6、开始卸载仪表盘外框螺丝，即第二组螺丝，分左右两个。
7、使用撬棒继续从卡扣位置卸载仪表盘边框。
注：这个外框比较脆，小心掰断了。
注：这个外框比较脆，小心掰断了。
8、建议左右手分别托举仪表盘边控来回前后晃动使其松动，在用撬棒开始撬开。建议从右边开始（个人经验之谈哈哈~ ~）
9、看到右边卡扣出来了，就知道左边卡扣的具体位置了，因为是对称的嘛。可以使用右手伸进左卡扣位置向外拖，左手在左边螺丝卸载位置衬一衬，方便卸下来。
注：这个外框比较脆，小心掰断了。
注：这个外框比较脆，小心掰断了。
10、发现边框和方向盘主体的保护皮革连在一起，估计这个皮革是防灰尘的，这时候需要将仪表盘边框在拆成两件，注意看下图。
11、椭圆形的仪表盘边框需要你拆成U形边框，以为是两件连一起的嘛。方法很简单，按住左右连接的卡扣即可轻松拆开（这个我看了半天才发现，不要嘲笑哦，因为太脆了这个框，所以比较小心）
12、仪表盘边框被拆成了U形。
13、轻松取下它，小心放一边。
注：这个外框比较脆，小心掰断了。（重要的事已经说了三遍了~ ~ 我看到网上有人拆这个掰断了）
注：这个外框比较脆，小心掰断了。（重要的事已经说了三遍了~ ~ 我看到网上有人拆这个掰断了）
14、开始核心部位更换了，发现第三组螺丝，使用7号套筒卸载掉（提醒：螺丝要放好哦，掉缝隙里不好找，最好和我第一张图一样摆放，既有顺序 有能对号安装回来）
15、轻轻拉开仪表盘，注意后面的这个插头线，这是中控过来的输入线，断了就了，用你的纤手按下箭头所指的卡扣同时就可以拔掉这个插头。
16、换上新的仪表盘，把插头对号插上去，就仅此这一个插头，注意不要插反了。不要乱插，插反了也插不进去，对不对小伙伴们，你们是不是不要想太多哦。
17、插上了插头，下别着急安装螺丝。先通电源，然后看看新的仪表盘界面显示是否有“瑕疵”，A：中控显示的蓝牙音乐、导航、FM、CD等功能意义看一遍，确认是否有“瑕疵”，B:再次点火，空挡轻轻给油，看看转速指针和速度表是否工作，是否有“瑕疵”;C：捡起低啦着的大灯控制面板，测试各个灯控制开关是否有影响，是否有“瑕疵”。测试完各项后，关闭电源开关，在逆顺序装回，就可大功告成了！（我八卦一下，这个“瑕疵”用的好，让我想起了辽宁春晚宋小宝的《吃面》小品，你们可以乐呵乐呵，**吧！哈哈~ ~）
