DIY之-多功能方向盘

一直想把方向盘加上音响控制按钮,今天如愿了,感觉不错!

最先设计用走线的方式,线在方向盘里绕4圈(左两圈,右两圈),容易断,影响安全,就放弃了.现在用改装遥控器的办法来完成这个任务.

遥控器闪亮登场:

拆开:

线路板上有焊孔,连接那些触点的:

选了6个按钮,编号引出来:

红外发射管和电源也引出来:

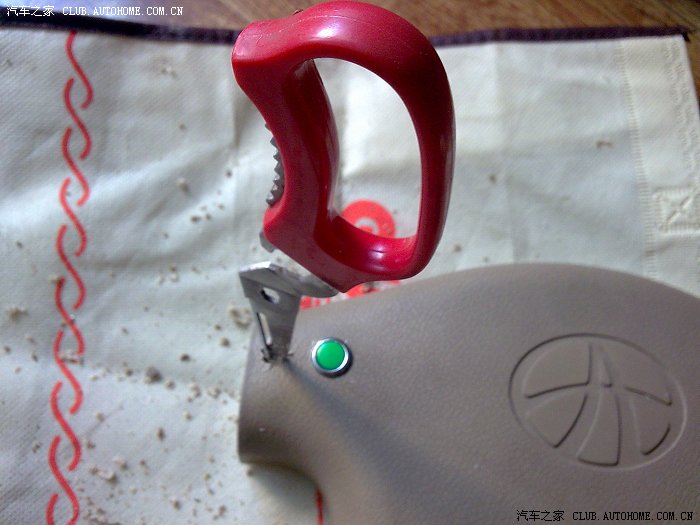

挖洞:

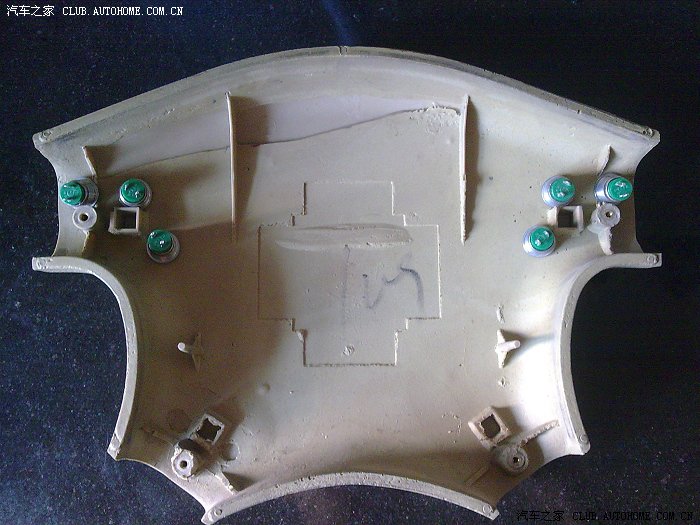

装按钮:

焊好线:

4节5号电池,两个两个并联成3V:

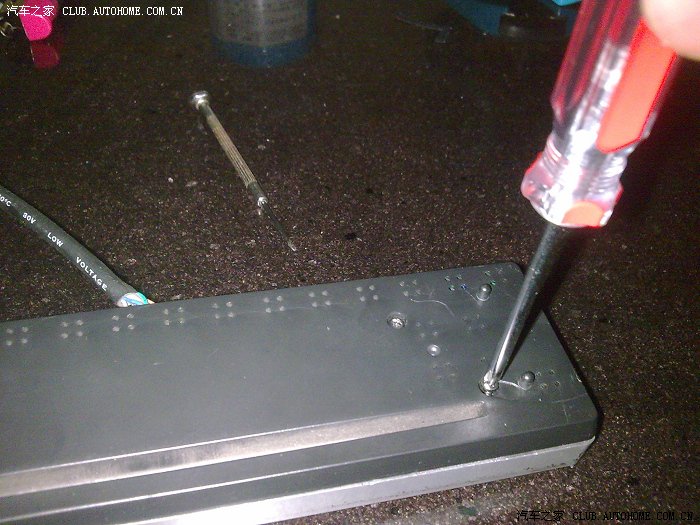

拆机头面板:

把接收器,引出来:

放到容易接收信号的地方:

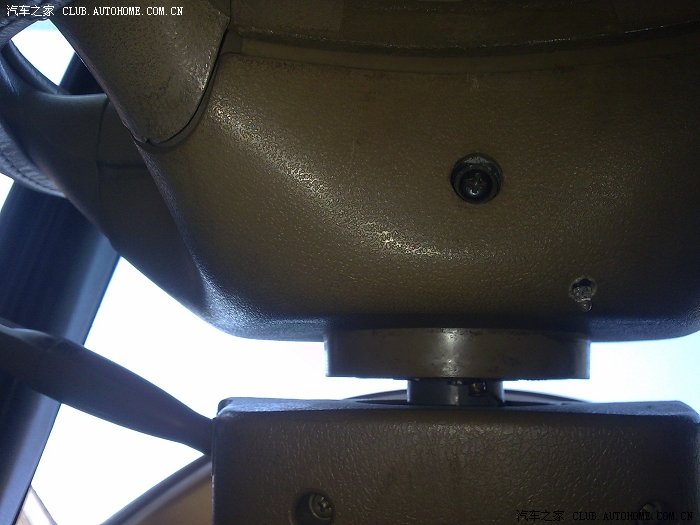

方向盘底部钻眼,发射器出来,冲着接收器,(发射信号强度的影响,360度中在发射器转到最上方时有大概45度的盲区):

从左往右依次为:音量-,音量+,静音,电源,向前,向后

用着感觉不错,就是按钮丑的影响美观...

小改,更新在77楼.....
