好了不多说了直奔主题吧。上图才是硬道理啊！
，
、

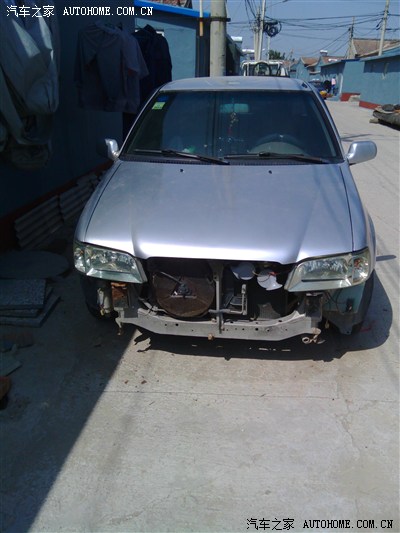

拆开以后一看真的很空啊！
自己画的一张 图纸 《大概尺寸》仅供参考。
下面是材料 用的是40*80的方管2个厚的。《单位是毫米》
总长度1700mm
画了好多的格子都是50mm一格的 后来由于做的时候有点不合适 也就没有多大用途了。
开工了
！！！
切完以后的效果图
开始焊接了
俩地板65*100的
头一次做的安装效果图 保险杠按不上啊 ，中间出来太多了 后来决定从中间往两边切下中间部位，好像是切下600mm左右。
这是切中间部位以后 又焊上去的效果图 这次刚刚合适 （自己心里美美的）
左前侧

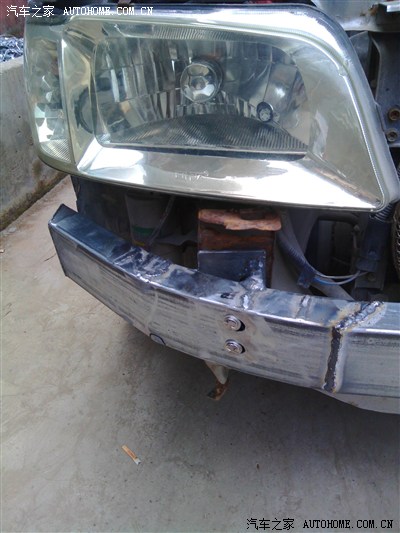

右前侧
中间部位 当时没有合尺也没有量尺寸 后来量的好像是不超120mm吧

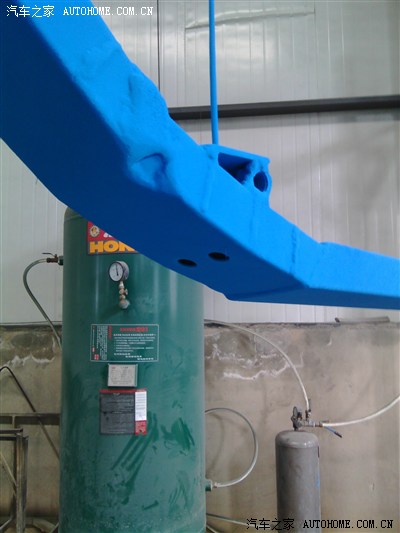

喷涂以后需要进固化炉固化，温度200多度呢 ！
这个小坑 ，就是雾灯上面螺丝有点碍事 ，所以切下去了一点，
固化完以后的完美图
从地面到边是220mm ，要是超过了220mm就装不了保险杠了， 要注意啊！
两个地板的 眼距 875mm .
这个坑你懂的
很合适哦 自己感觉很不错啊
左前
右前
已经黑了 拿着手电拍的照片 右前雾灯处，
空调中间区域 距离比较满意
左前大杠接触处，
基本就这样了 谢谢各位大侠们的浏览啊
