周末折腾之爆改车载FM发射器——顺便秀秀刚到的金属质感车标
- 唐山车友5090471
- 0浏览 · 2013-08-17 20:24
前些日子车载的FM发射器挂了。

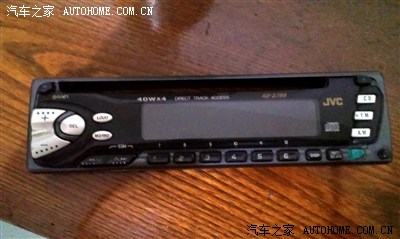

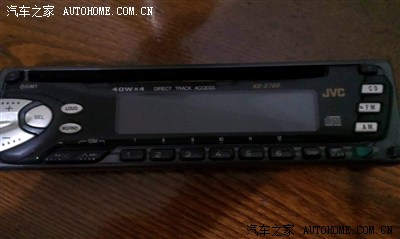

本想利用这个周末把车上的CD机加个AUX输入口。
但我的JVC KD-S788是活动面板的，音频输入插座不好安装，
网上又没有找到合适的电路图，就此罢手。
外面骄阳似火，天气炎热。
知了像疯了一样在树上嘶叫……
宅在家里又手痒，还是研究一下挂了的FM发射器吧。
看故障现象应该是12V转5V电路烧了。
正好手里有一个车载充电器没用了，看看能不能用上。
看了看电路质量还不错，值得一试。
看了看充电器的外壳够大，那就把这两块电路板组合到一起，完成修复。
这个柱子碍事，弄掉。
试试空间够不够。
比划一下两块电路板组合后的厚度，有点高。
得把这两个电容和电感放倒。
这下可以了。
比划一下开调频指示灯孔的位置。
用着三把表起子开孔。
这个调频灯还是有点高，得让它变成罗圈腿——以降低高度。
FM指示灯右边的绿框线圈顶部有个螺钉，是调节发射频率的。
好了。
把原充电器的红黑两条电源输出线与FM发射器电路板的红、黑两线分别焊在一起。
用手机充电器做5V电源试验一下，没问题，FM发射正常。
安装好，用手机充电器做电源试一下——灵魂合体，欧了！！！
呵呵，昨天我的金属质感汽车之家车标也到了，顺便秀一秀。
细节
背面
呵呵，感谢CCTV、MTV、汽车之家TV........
