   要说这康师傅的毒性还真是不小，没办法，余毒未清啊。

   这改完了仪表灯，对LED光源又有了新的认识，节能、环保、亮度高，这些优点可是原来的卤素灯不可比拟的。有了新的认识，随之就有新的想法，要对LED光源好好运用才能清除余毒啊。

    回想起晚上在行李箱找东西的情景：打开行李箱，那个又黑又暗的昏黄小灯，虽然不能说什么也看不见，但要想什么都看见那也是不可能的。就那个昏黄的小黄点，说句心里话感觉都没有我手机屏幕亮度高。没法子了，只好改了。

   首先，介绍材料：3头LED光源若干（根据个人需求），1平方黑色线材1米，1平方线材专用连接头（圆筒插接式）2套，黑色塑料包布1盘，ф16mm按钮式开关1个（自锁）。

   其次，介绍工具：拨线钳子1把，压接端子钳子1把。

   材料选用的是网上流行的食人鱼3头贴片式LED光源，这种光源亮度高、发热量小，属于不错的冷光源。之所以没有选用凸头的LED光源，是因为在行李箱内不需要指向性那么好的光源，反而发散式光源更合适。如果是用作车外日行灯，就需要选择F3、F5类的凸头LED防水光源了。好了，书归正传。材料首先见下图

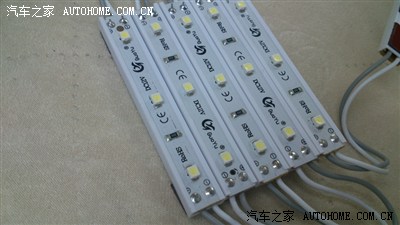

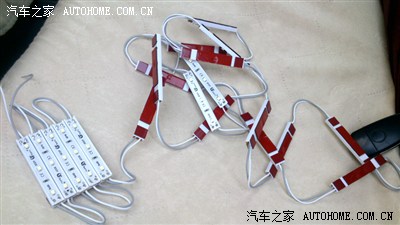

   就是上图这种LED光源，此光源为不防水光源，多用于室内或密封防水效果好的器件内，也广泛应用各种领域，例如，户外广告，室内指示标志等等。这种光源质量轻且自带背胶，可以直接固定与需要照明的各种场所，撕开背胶保护贴纸直接粘贴即可。如果害怕自带背胶粘贴效果不佳可以自行更换为业界有名的3M双面胶，或是利用其他材料粘接，例如玻璃胶等。

   由于只是用于行李箱内照明，所以我没有改变原有的粘接方式，由于原光源背面只有中间部分自带双密胶，所以我在背面上下各加了一点双面胶，用来增加牢固度。请见下图

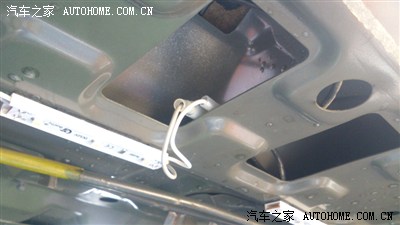

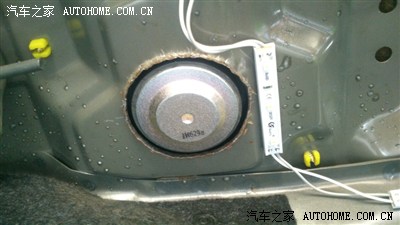

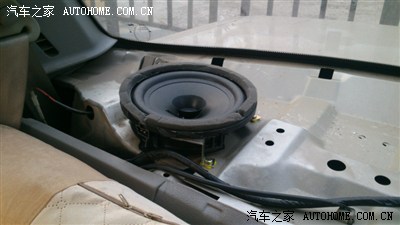

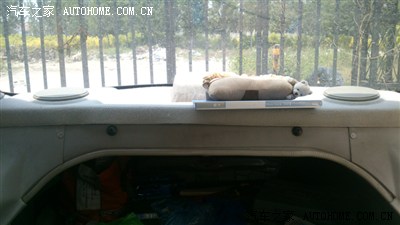

   下面，开始施工。首先拆开驾驶室内后排座椅上方的喇叭内饰板。露出原车照明线路，是用黑色护套保护好的两条黑色电导线（下图中有红点标识的线路），将这两条线路用1平方黑色线材延长至行李箱内，用来连接将要安装的3头LED贴片式光源，接线处用黑色塑料包布包扎好。工序请见下图

    当然，为了节能环保需要加一个开关用来控制LED光源，不需要时可以用来关闭LED照明灯。开关的选择本人选用的是ф16mm按钮式开关 ，带有自锁功能和常开（NO）常闭（NC）两组触点，但根据各人习惯本人选用常开触点用以控制照明电路（常开：按钮按下为通路。常闭：按钮按下为断路）。按钮开关需接入正极电路中来控制通断。详细电路图纸请见下图

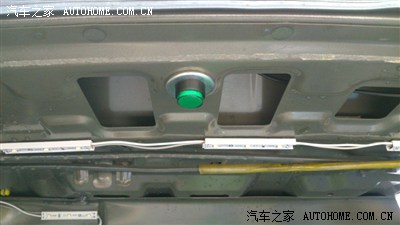

   按钮开关方面，之所以选用ф16mm主要是因为安装位置孔径为19mm，而接近19mm孔径的只有ф16mm和ф22mm两种，后者太大需要扩孔，本着方便节约的原则，选用ф16mm。为了防止按钮开关滑动，内外各加了一个16mm的垫片，安装空间有限不方便拍照，请看安装完成的效果图

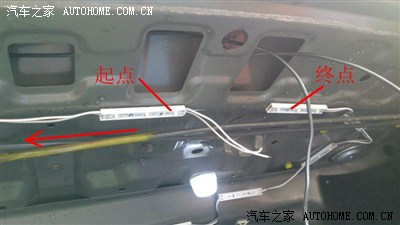

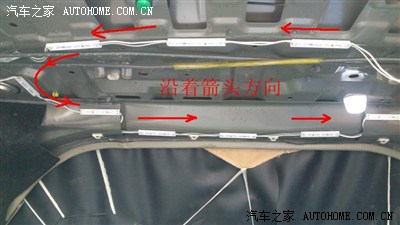

  下面开始正式施工，安装LED光源，有起点开始，沿着箭头方向粘贴，直至终点。请见下图

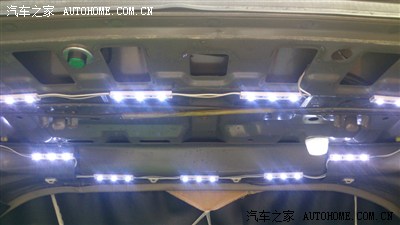

上图为安装完毕，LED光源整体效果

  接下来，就是连接电导线，使整个照明电路完整化。此时，需要将我们刚刚延长至行李箱的两根黑色电导线（正极有按钮开关控制），与途中LED光源的两根白色电导线连接，即可完成电路。为了方便接线以及避免虚接，本人采用连接头（插接式）连接电导线，同样是为了防止极性接反不亮时反接方便。材料及施工请见下图

上图为接线端子特写

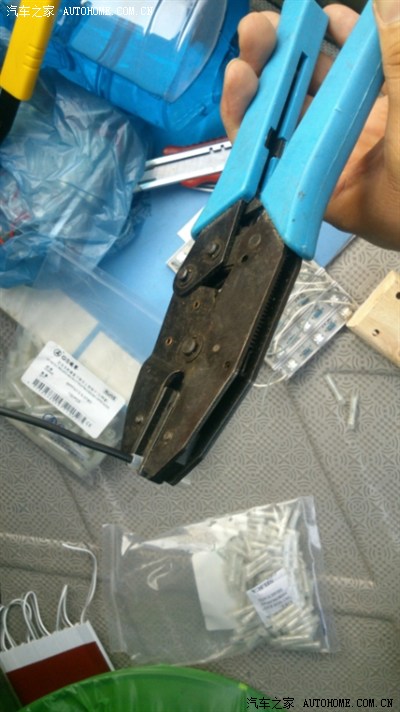

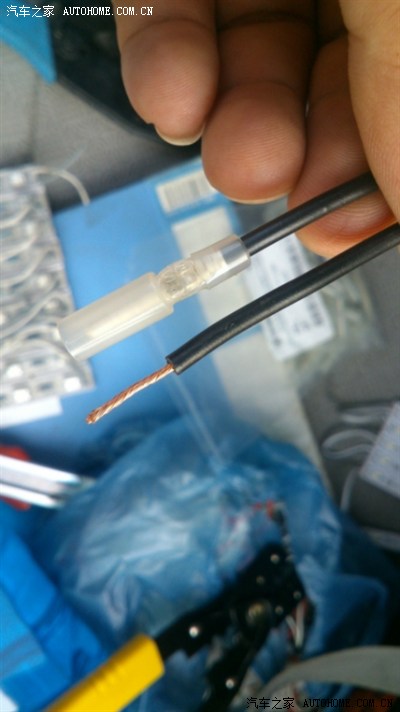

  下面是施工，首先，用拨线钳子拨开电导线一小段电线皮，大概1.5cm，将端子插入，再用压接端子钳子压接好即可，见下图

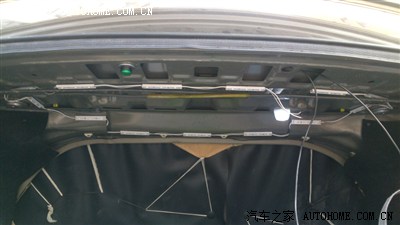

  黑色延长电导线和LED光源白色电导线所安装的端子需为一套（即公母头），否则不能插接连接。端子做好后，将线路连接好，按下按钮开关，LED光源发光，施工完成。如果不亮，请将电导线端子拔开，交换线序重新插接即可 。下图为完成图

  上图为3头LED贴片式光源白天的效果图，认为比较满意。期待夜晚快点来临。

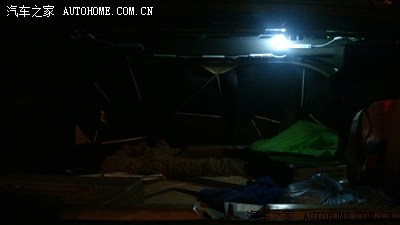

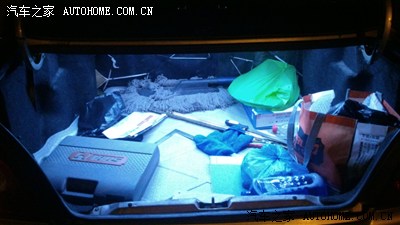

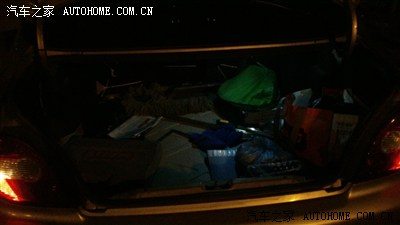

  终于，夜幕降临了，先看了一下原车为5头LED小灯的效果。然后，按下按钮开关，瞬间光彩夺目，光芒四射。太好了。见下图

上图就是那个昏暗的小黄点，不知为什么，所拍出来的都是发蓝色的光。

  主角登场

  效果图不能反映出全部实况，还是现场观看更为满意。总之，这是一次不错的改造，不会让大家失望了。当然了，成本也同样低廉，3头LED贴片式光源0.5元一个，需要多少大家自己定夺。插接端子0.5元一套，这还是好的，普通的0.2元一套。电导线65元一盘（100米）单卖可能1元一米。按钮开关6元一个。塑料包布本人买的3M的4元一盘，相对一般的只需2元一盘。共计成本也只需十几元而已，再加上大家付出的一个小时的时间。希望此次改造可以给各位车友一些启发。

  至此，此次改造全部结束，祝各位车友身体健康，出行平安。
