史上第一辆夏利DIY电动后备箱作业，内有视频，随时更新(申精)
- 天津车友6904400
- 0浏览 · 2013-05-03 11:20
谢谢大家的关注，由于种种原因，现在才开始上作业。请见谅！

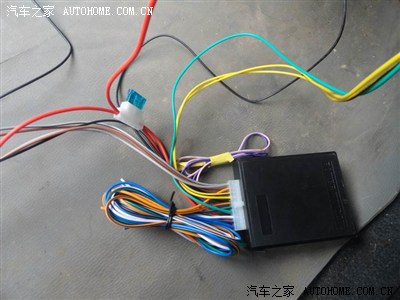

电动后备箱电脑控制器，为我与厂家共同研发。

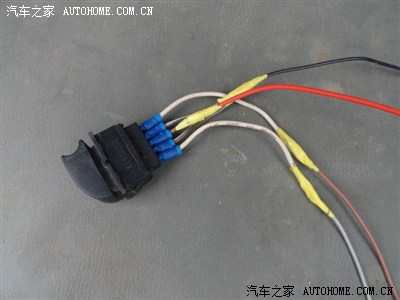

应急开关，可手动控制后备箱的升起和关闭

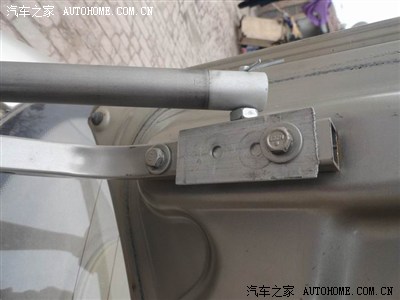

电动推拉杆和后备箱盖的接触位置，及安装方法，也可以直接在方钢上打眼安装。

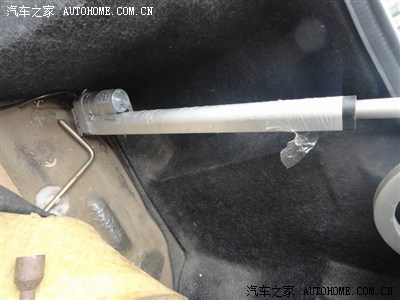

电动推拉杆和后备箱底部的接触位置，及安装方法，直接打眼安装支撑架，其中支撑架未照到。

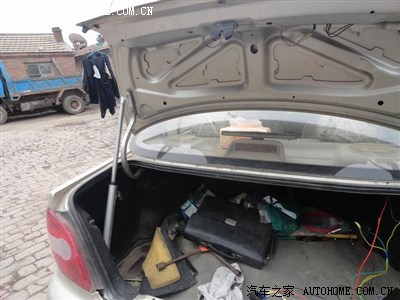

后备箱全貌

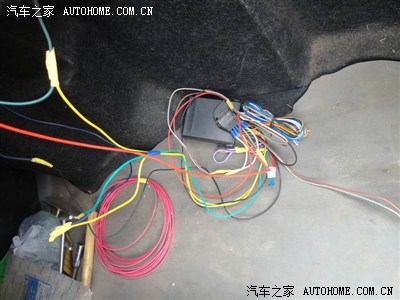

电动后备箱电脑控制器，暂时的摆放位置
因没有最终完成，因此线束未整理。只是想让大家先睹为快。暂时只安装了一侧的推拉杆，另一只还没有到货。
视频已上传，请观赏，谢谢大家关注。
后备箱关闭按钮未连接，电线已经预留，还未找到合适的按钮。

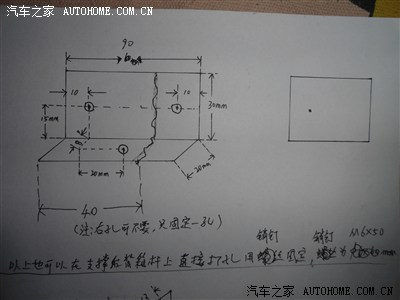

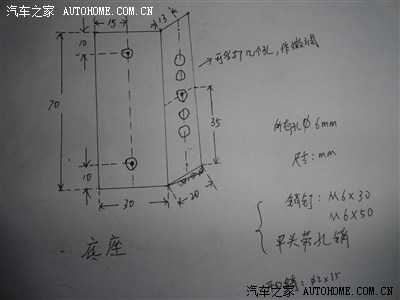

以下为两种自制的支撑件，应每样制作两个，左右对称制作，仅供参考（手绘图，莫笑）。
可购买现成的推拉杆：
热卖现货微型电动推杆 直流直线往复电机系列12V24V马达控制器
TG-300B
L(最小安装距)=100mm ＋S（行程）；
S=350mm
电压：12VDC
空载速率：最大50mm／s
本尺寸只适用于N3，其它车型未考虑。
