一次完成“改后门电动玻璃、加隔音、增加AUX接口”三项作业
- 菏泽车友3008470
- 0浏览 · 2013-04-12 14:51
车型：夏利n3+
前几天开车途中，忽然下起了大雨，发现后门玻璃没有摇上去，停车上玻璃，结果弄了一身湿，最近从淘宝店上看见可以改电动玻璃，拍下自己DIY，怎样拆后门内饰板？网上查，很快解决了，打开内饰板，隔音就一层塑料纸，又买来止震板和吸音棉，一切收拾妥当，电源接到哪里呀？开始想到接到左前门电动玻璃开关处，后来发现那里线较细，查资料大多说接到钥匙开关处，那里的线粗但太硬，不好连接。于是想到接到点烟器后面，早就想给cd机加aux接口，这次干脆拆下cd，加装aux，一次完成“改后门电动玻璃”、“加隔音”、“增加AUX接口”，现分享给大家。

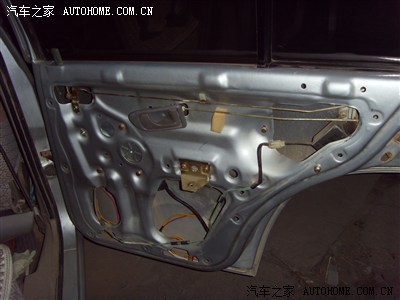

拆开右前门内饰板后的图片
左前门内饰板上面有八个卡子

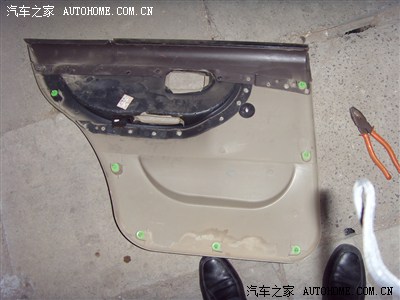

右后门内饰板有七个卡子

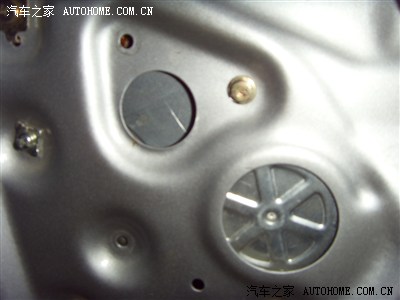

擦干净内板
装上电动升降器后：
先贴内层止震板

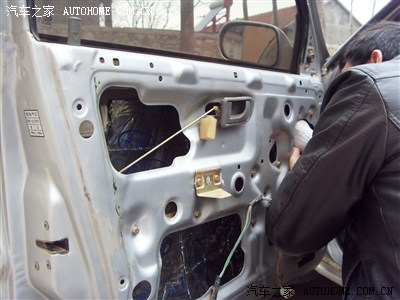

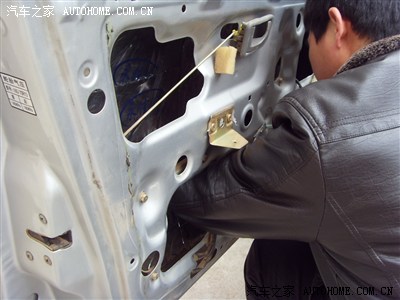

把止震板用剪刀剪成条状，先从大洞伸进去贴：
这里洞较小只能单手通过！

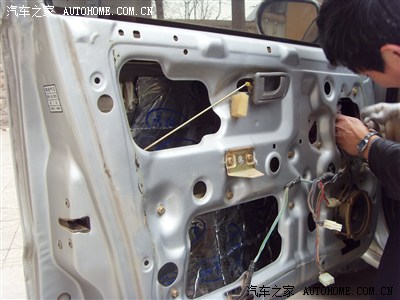

洞小慢慢来吧！
贴完内层再贴车里面的一层

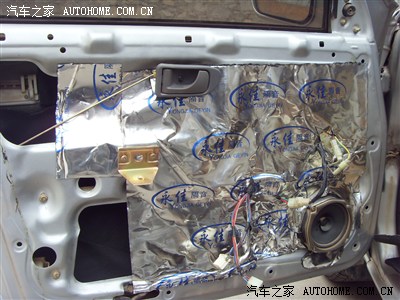

贴了部分后的样子！

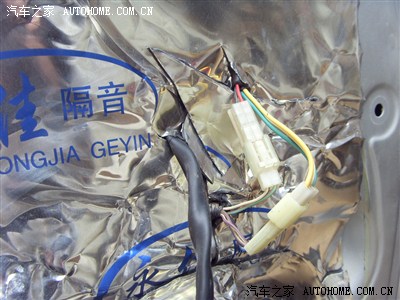

把接线头留在外面
把喇叭留出来，粘完止震板后又贴的隔音棉，忘了照照片，不好意思。粘完后再敲车门大不相同。
左前门没有装开关的位置了

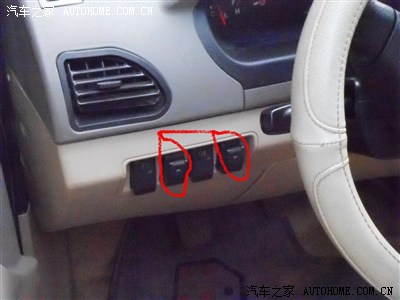

把雾灯开关旁边的闲置盖拆下来装上开关后，大小正好
把开关从座上撬下来，空座就没有用了
这是雾灯旁边的闲置盖。

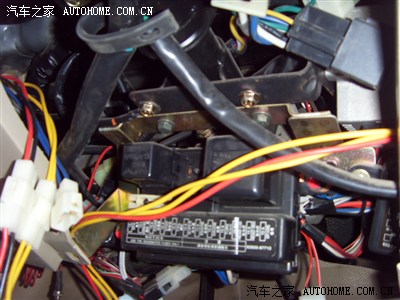

走线从方向盘的下面，有一盖板，两个螺丝拆下来后的样子，当时天黑没有照片
用绿色胶布把三根线包在了一起，右前门的走线图

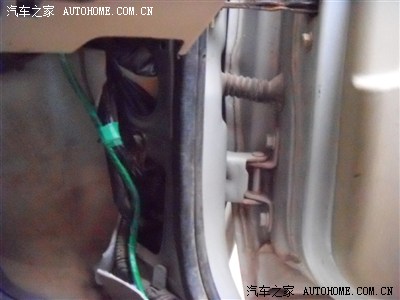

在空调风机处固定一下线
右后门上装好开关的图片，

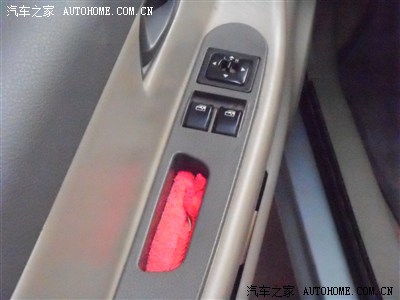

左前门上装好开关的图片，用小刀慢慢开个槽，把开关镶进去：慢工出细活！
要拆cd机了，先把储物箱小心摘除，摘时从上方两边伸进螺丝刀，一点一点慢慢撬。摘除后：

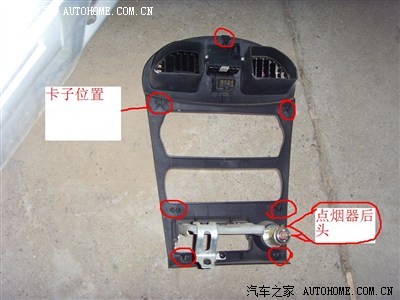

用右手从储物箱口伸进下面面板的后面，用手捏住卡子用力往外一顶，面板就慢慢的裂开一条缝，想自己换cd机的朋友要注意一下卡子的位置。

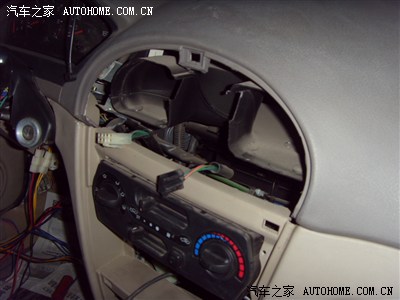

卸下面板后

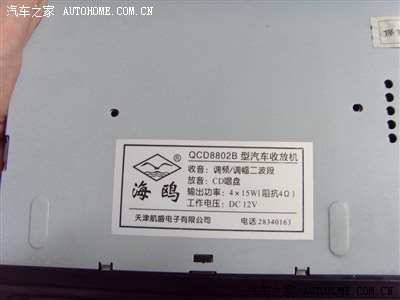

cd机子的型号
拆cd机时要注意，后面有个螺丝，得用右手从储物箱那里伸进去，手摸着慢慢卸下。
拆掉cd周边的螺丝后注意下面的螺丝。

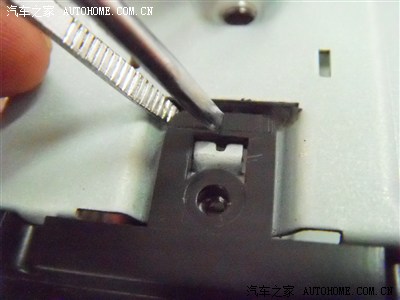

用镊子慢慢撬开
右拆掉cd机架的四个螺丝后，看见电路板，找到j56、j57两根线

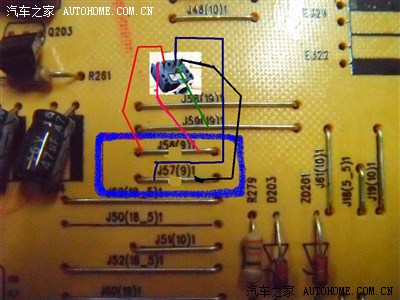

用斜嘴钳将j56、j57从中间剪断，与立体声插座连接示意图，用了两根屏蔽线，j59接地线接屏蔽线的外层。
焊好屏蔽线用热熔胶固定
屏蔽线的走线方向

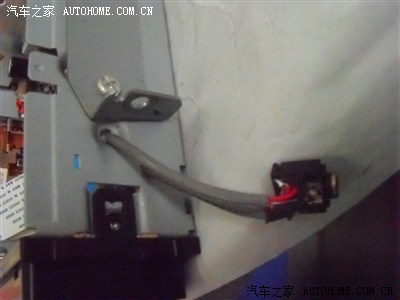

从孔中将屏蔽线穿出，焊上立体声插座
热熔胶固定

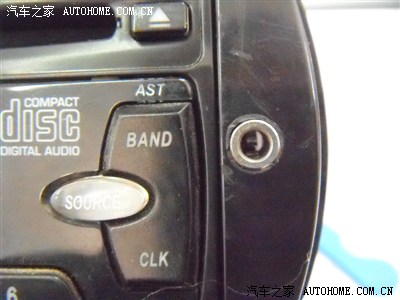

在cd机的右方中间钻孔，露出立体声插座孔

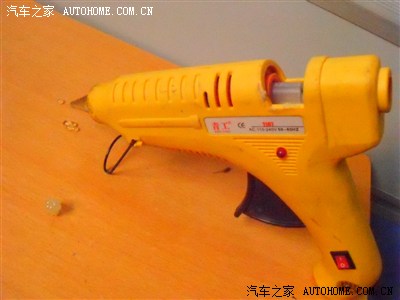

热熔胶枪
电动升降器的电源接到点烟器的后面插座上，中间圆孔是正极，旁边扁孔是负极
装机插上mp3，音质特纯，车载mp3的缺点是：易受附近车载mp3的干扰，还有发动机的交流杂音，不纯正。
