改装作业 改装蜗牛喇叭

2012年的A+，原厂喇叭经常莫名其妙的不工作，经过一年的摸索，总结如下：

1.环境温度低与5度 不响

2.环境温度高于25度 不响

3.无论冬夏，热车15分钟内 不响

4.它心情好，偶尔给力一下

5.基本上是个摆设

痛定思痛，过年高速回家，必须保证安全，不管什么保修期了，自己动手丰衣足食。

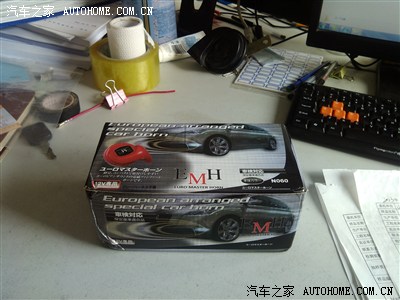

图1快递蜗牛喇叭套装25+10=35元

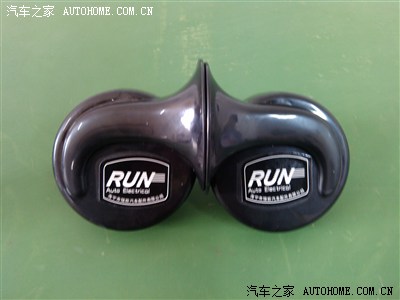

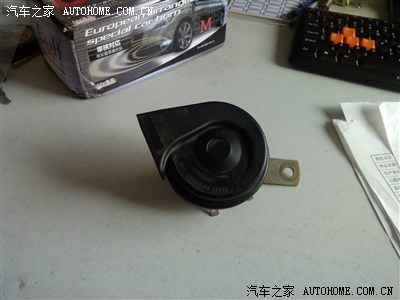

图2蜗牛拉拔一对

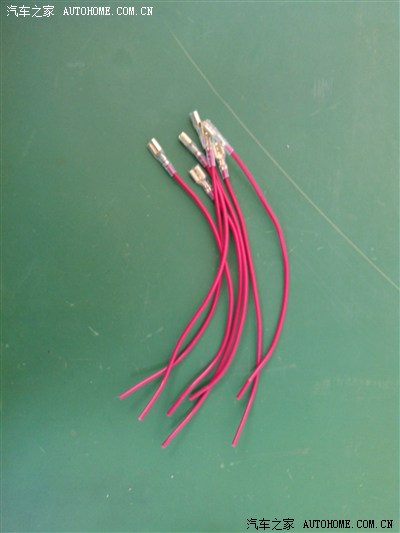

图3 跳线7根

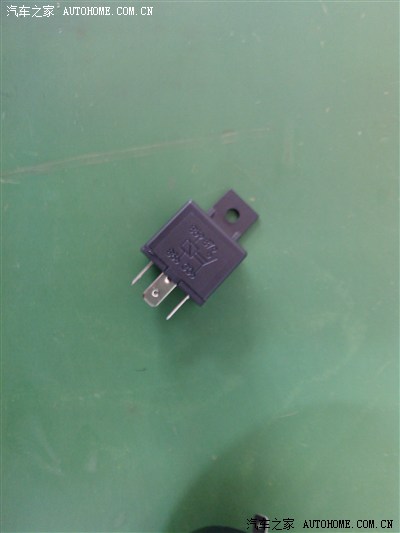

图4 继电器一只

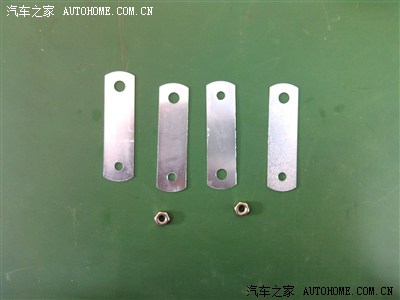

图5 固定件2套

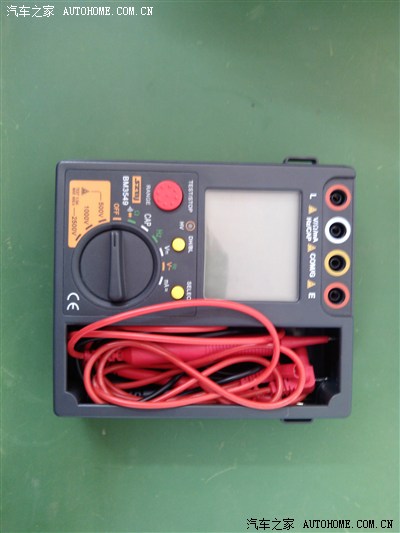

图6 以防万一 万用表！~~~

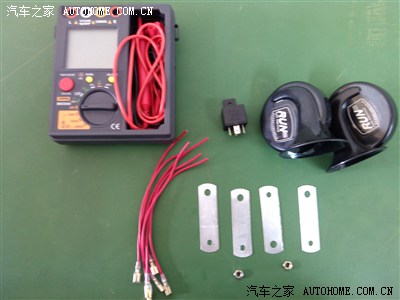

图7 全家福
图9 声级计一只

图...  好吧 我没带扳手 前机盖打开了 才发现没有扳手 先去五金店买的  此处省略图片一张

开始动手

先测一下原厂喇叭在能正常工作的状态下，提供的声压级

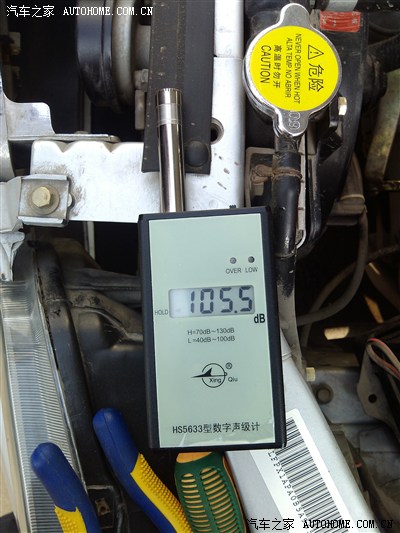

图10 俺的设备可是经过省计量院检定的 示数105.5dB

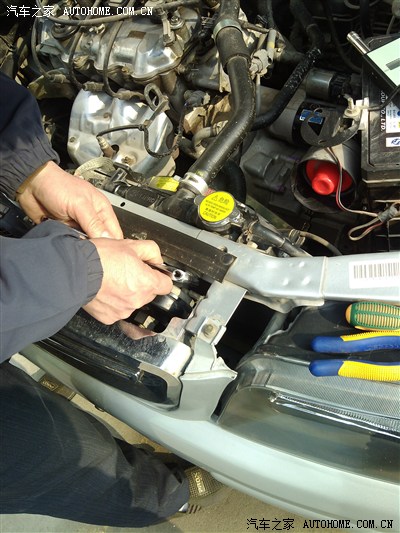

图11 叫上同事一起动手
话说 原厂喇叭的固定件比蜗牛了好了不少 机械强度上不是一个等级 小遗憾 此处省略图片一张

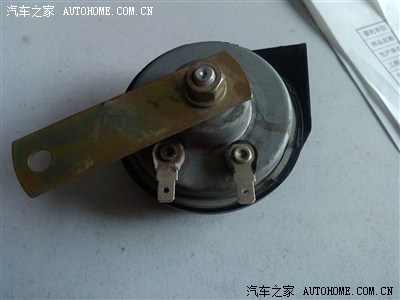

图12 拆下来的原厂喇叭 正面

图13 背面 严重怀疑那个锈掉的地方有问题

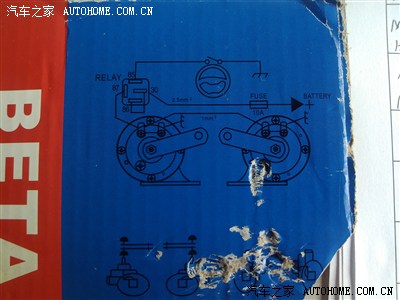

图14 按蜗牛前附上厂家电路图

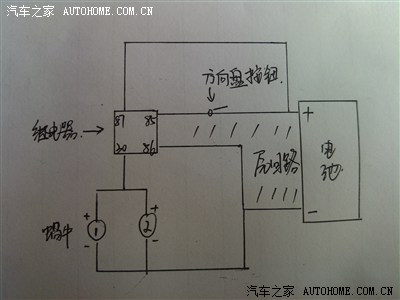

图15 厂家的图纸仅仅帮助按找到正负极，其他的没看懂，估计是我水平不行，自己动手，上图

还是自己画的图平易近人

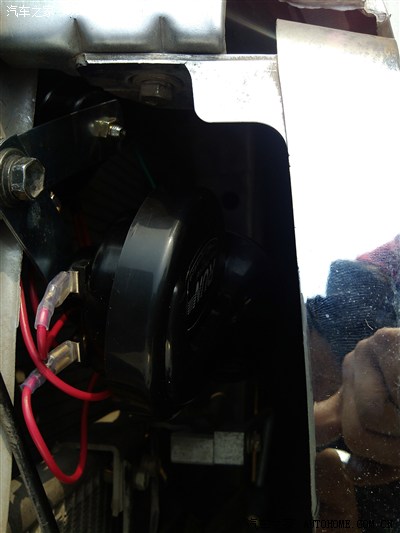

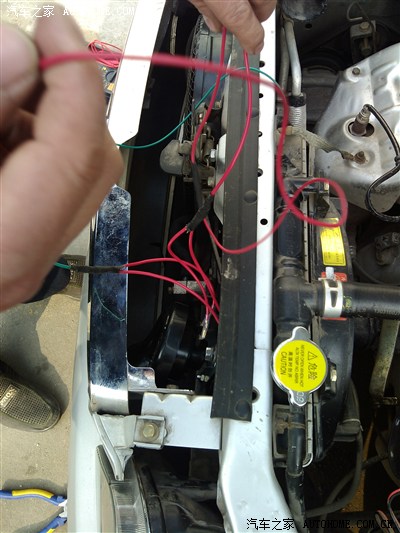

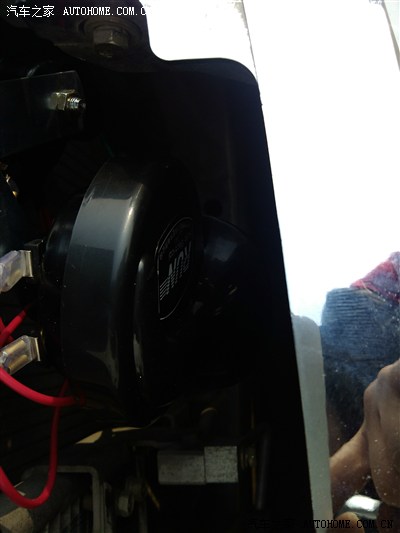

图16-图17 跳接蜗牛

话说 位置太紧凑 跳线的时候费了不少劲

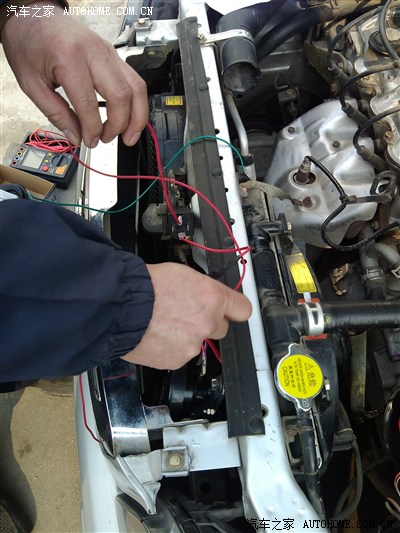

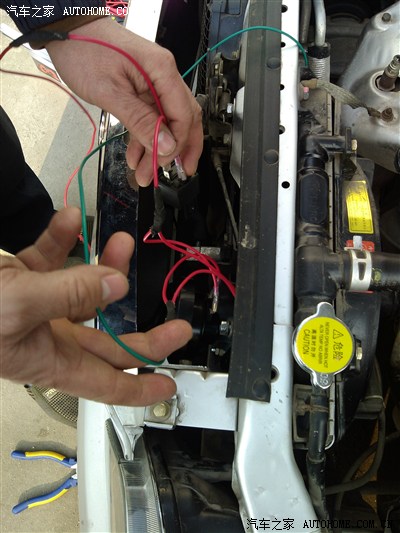

图18-20 考虑到要把继电器装到电平附近 避免雨水联电 跳线加长

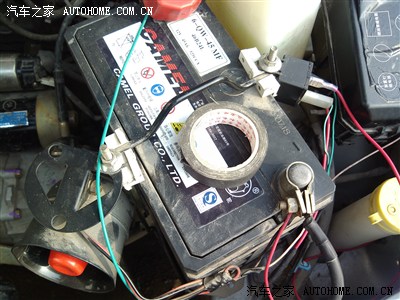

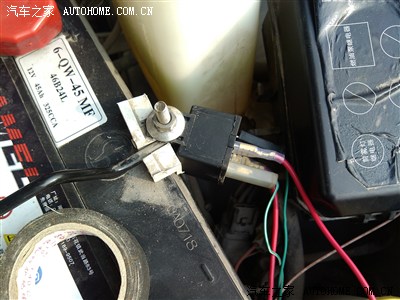

图21 跳接电平  嘿嘿的小东西 是继电器

图22 继电器 特写

实际操作过程中 我到底是把线路接反了 好在没烧掉 继电器功不可没

安装过程中，测试蜗牛的时候 我直接跳的电平 没接继电器 那声音嘀！~~~

吓了我一跳

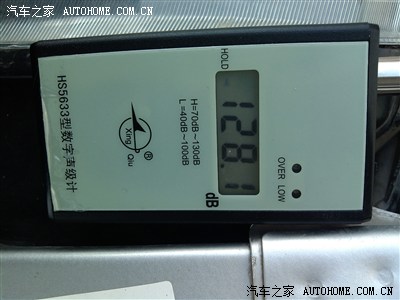

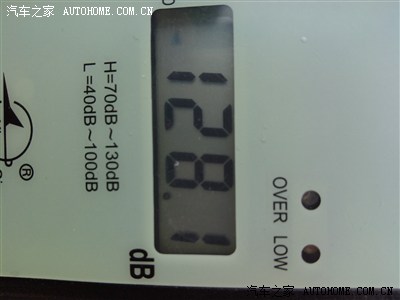

图22 竣工验收 示数128.1dB

不要小看这23dB的增加值

这个声压级提升的相当大

跑到行人后面 偷偷来一下 能把人家吓坏了

大家一定要小心  不要伤及路人

和谐社会

如果有人嘀嘀咱们

好吧 让他开开眼....
