仪表深度改装，增加电压表，改电子油表

前几天因为跑的路程比较少，电瓶电压 不足也不知道，最后被迫并线着车，回来后就动了心思装一个电压表，买表的时候看到一款电子油表也不错，正好原来的油表也是改过的，干脆一起换了，下面上图。

油表买的时绿色的，原来的不太亮，已经换成了高亮的绿色发光二极管

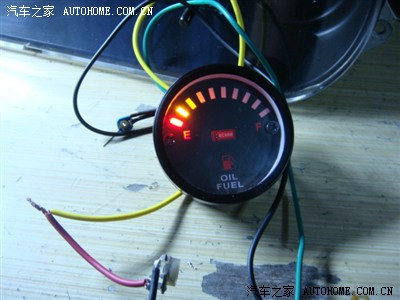

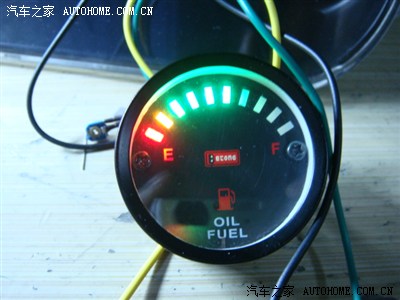

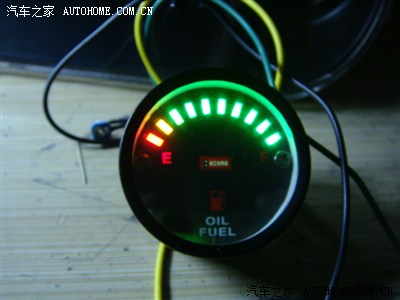

点亮的效果

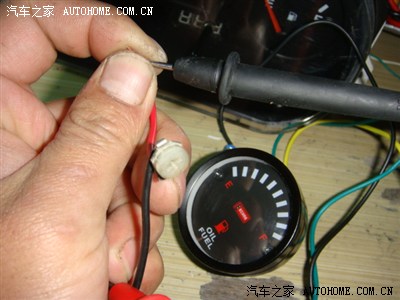

用一个0到100欧姆的可调电阻代替油浮子来模拟调试

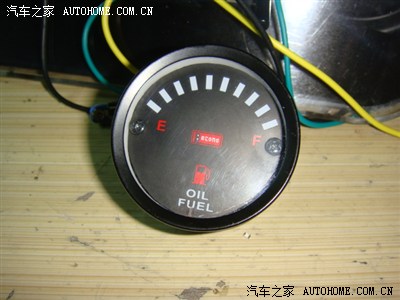

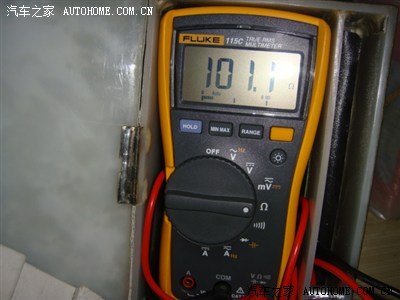

调整可调电阻为一百欧姆，此时油表灯应该全灭，这是油箱应该没油了

调整为80欧姆，应该红色和黄色的亮，还有一点油

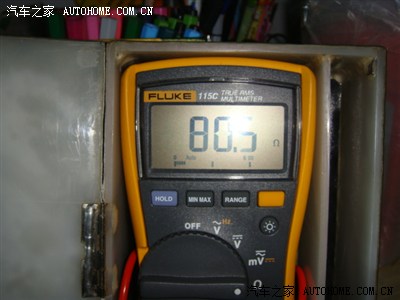

对应80欧姆

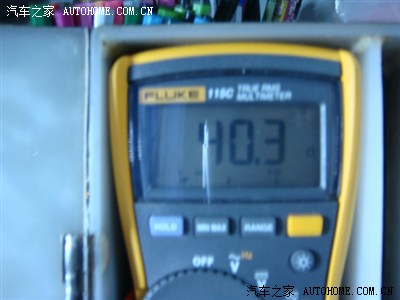

调整为40欧姆时，估计应该是半箱油

此时绿色亮一半

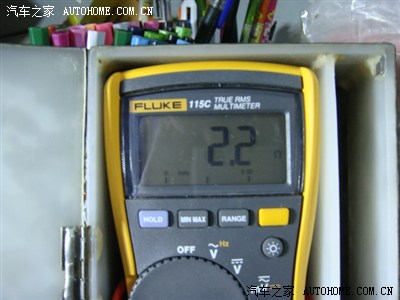

调整阻值为最低，此时应该全亮，代表油箱是满的

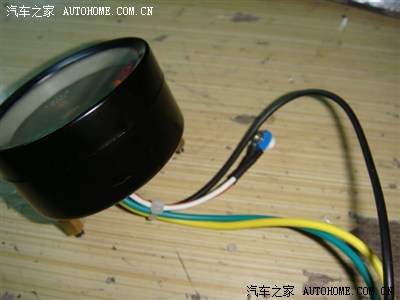

如果显示不正常，有一个可调电阻，可以进行调整，就是绿色的那个。黑色电源正极，绿色地线，黄色接油浮子，要把仪表原来的线路切断。

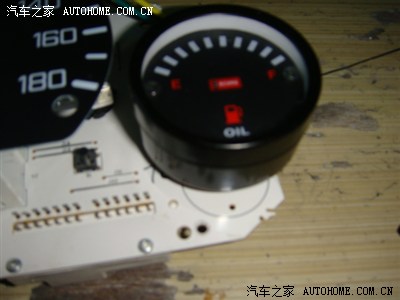

仪表拆开了，试一下大小合适不，看样子正合适

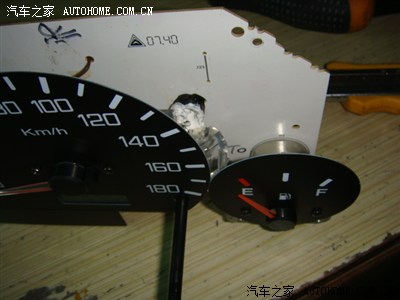

原先的油表

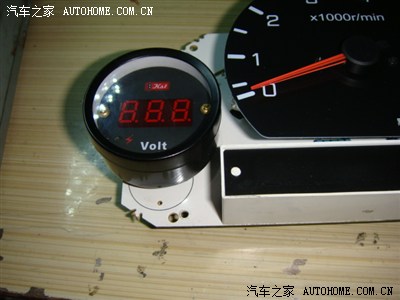

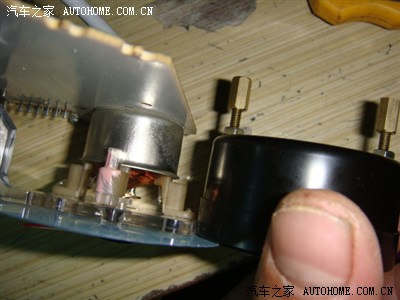

看看高度

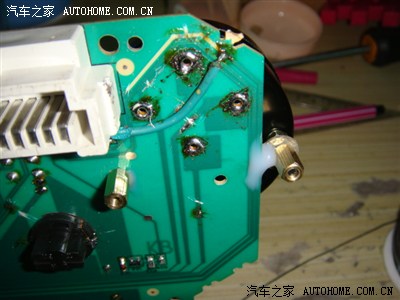

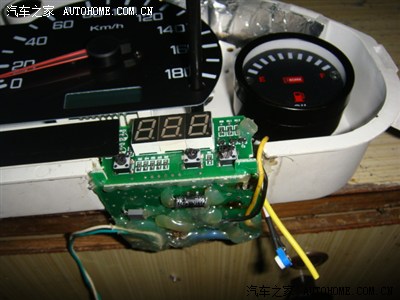

速度有点快，装上去了，要钻孔，破坏的覆铜板要飞线。

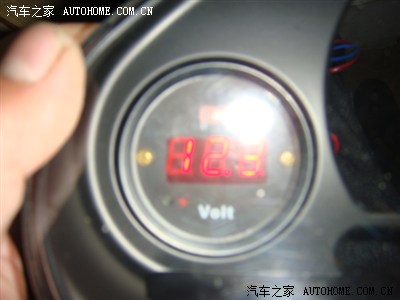

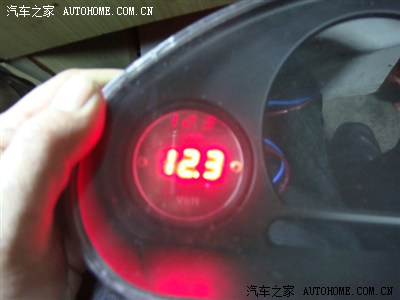

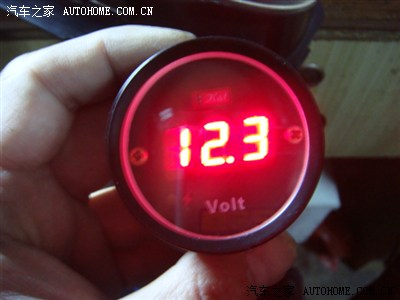

电压表

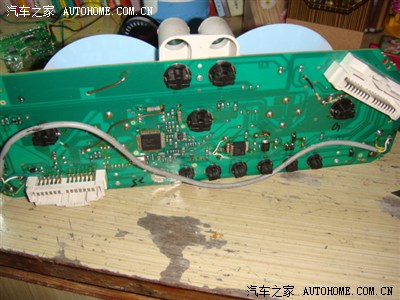

背面

电阻是改的白色LED的限流电阻

这条线是以前改油表是搞的，现在没用了。

这个是以前改的水温表

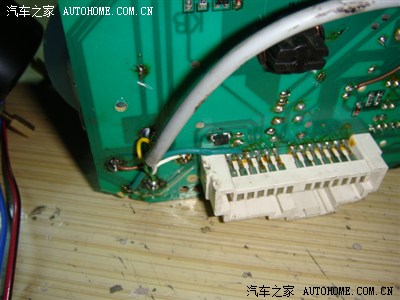

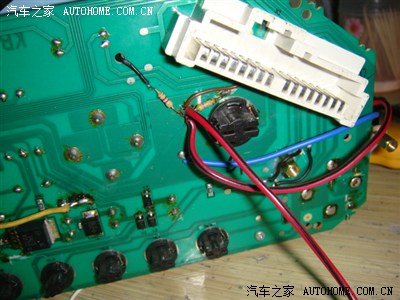

插头左起第二个接触片是油浮子的线，接的蓝色线的那个，用壁纸刀把引脚与线路板切断，把电子油表黄色的线接到这里就可以了。

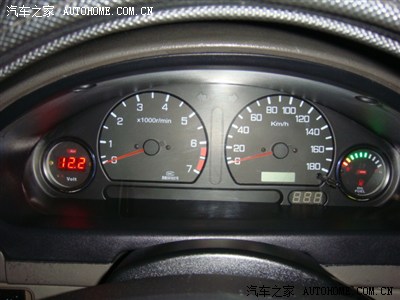

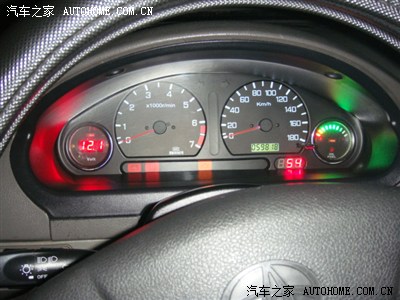

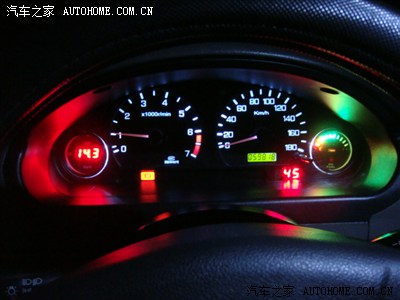

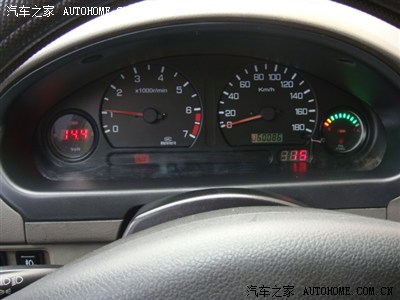

装好了，下面是效果图。

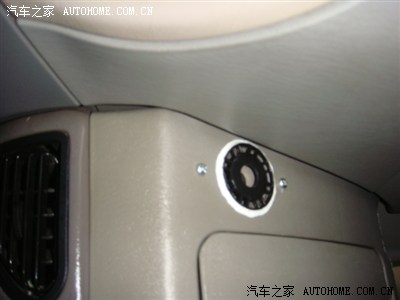

油表经过试验，准确度还算是不错，如果是油表有问题的朋友可以一试。这个是以前加的高音头
