大家好
我最近改装了我的N3+仪表灯
原因是 原车的仪表灯1不美观 2耗电 改造之后可减少线路负载（原车仪表灯3个3W是9W改装之后3个LED加一起不到1W）
之前我想在网上找关于夏利仪表灯改装的帖子 真的很难找到 找了一天就找到一个 还没有图 无奈 我自己动手改造
功夫不负有心人改造成功
改完的效果还是不错的
下面上图
有想改的朋友不妨可以看下 希望对你有些帮助

拆下仪表总成之后的样子 有四个螺丝固定

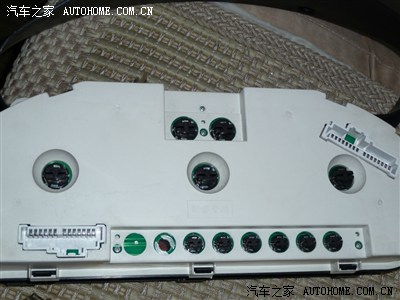

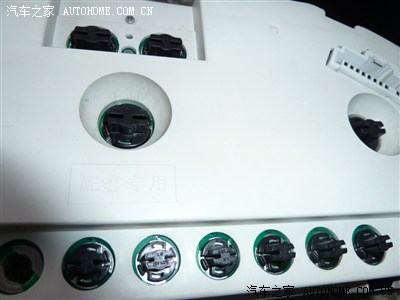

拆下的仪表背面 中间那3个大的就是仪表背光 上面两个是转向灯 下面那排小的是指示灯

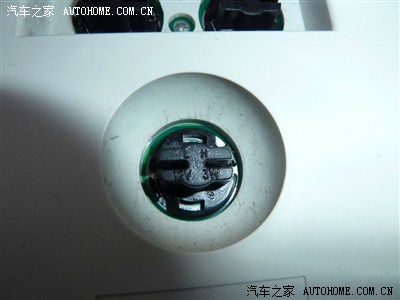

来个特写 是3W的

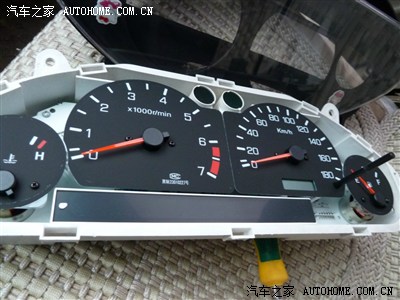

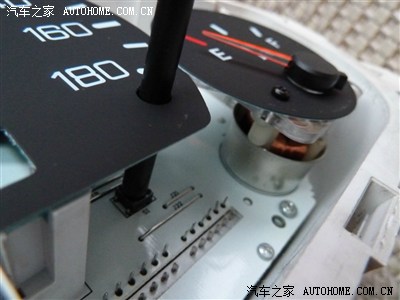

仪表正面 改装时可以不用拆下前面的罩 我是为了研究一下它的构造

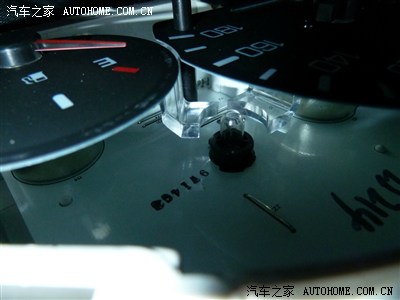

原车背光灯特写 是普通的钨丝灯泡 缺点发热量大 耗电 我的拆下来都黑色了

自己DIY的 用原来的灯坐加装散光的LED 蓝色的

小的是指示灯的 手刹 和远光的指示灯 红色和绿色的 其他的指示灯可以不换 因为不是经常亮的没有必要改 安装时注意正负极

也可以直接买这个什么颜色都有的
改造之后效果 不错吧

手刹 和远光的是LED的 改完之后即美观又省电 减轻线路负载 一举两得 作业完毕！o(∩_∩)o
