IX35于五一节前的隔音作业(隔后备箱、隔叶子板内衬、隔导水槽…)
- nctl2016

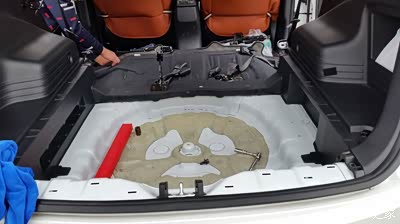

- 0浏览 · 2017-05-07 19:41
车为2015款IX352.0L两驱领先型，2016年11月份买的，车子已经开了近半年了，感觉不错，就是对小三的噪音一直耿耿于怀。快到五一，抽空到装饰店进行了隔音。和店主进行了交流，决定对后备箱、4个轮胎叶子板内衬及轮胎上部的钢壁、汽车的前导水槽、发动机隔热档板处进行止震、隔音、吸音处理。因为之前已经作过五门隔音，这次隔音算是充实升级了。另外，隔音后，再顺便把原车的全景天窗贴下隔热膜，夏天到了，感觉车里热气腾腾，所以，把全景天窗也做个隔热。做完这几项作业，是陆续花了几天间隔性地做的，因为本人空余时间也有限。不多说了，上图给大家。图有点多，要耐心看。贴图还真花时间，希望版主给精。

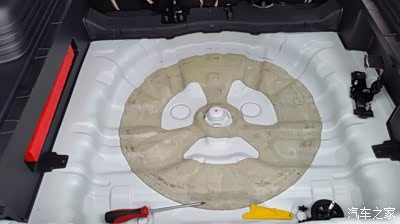

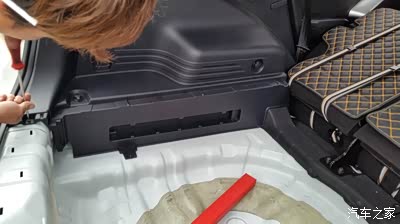

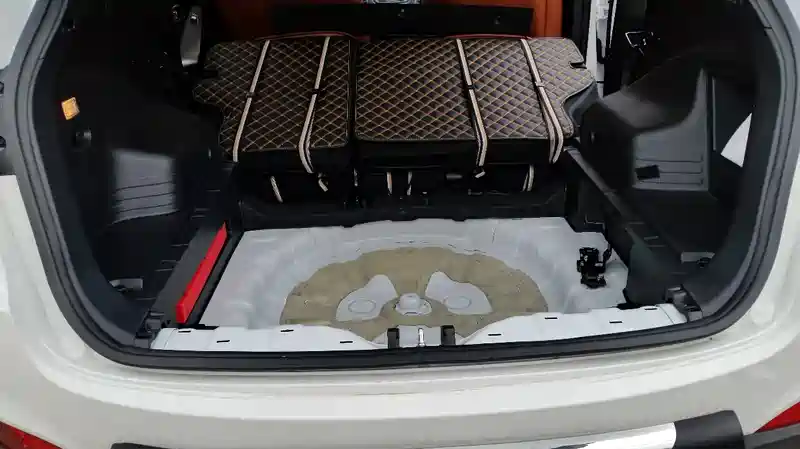

1.开后备箱，放轮胎处原车虽贴有止震板，但裸露的铁皮还是很多的。
2.继续拆后备箱

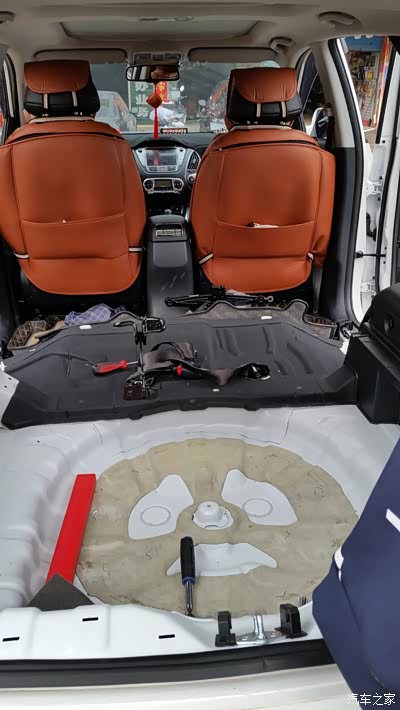

3.后备箱真实写真，放轮胎这块有原车止震贴，估计怕备胎引起共震，贴了一点。
4.这个地方应该是原车预留放低音炮的。

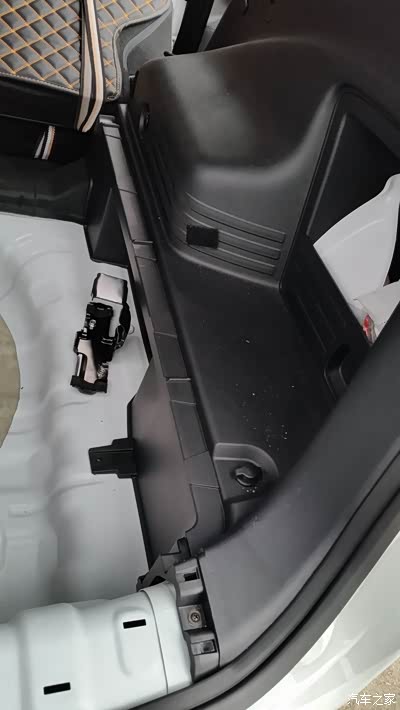

5.拆后备箱继续
6.拆了后座椅，继续拆座椅下的挡板

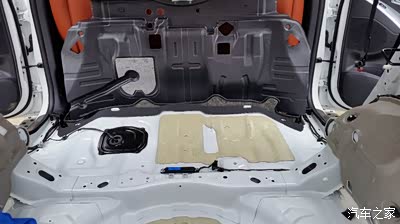

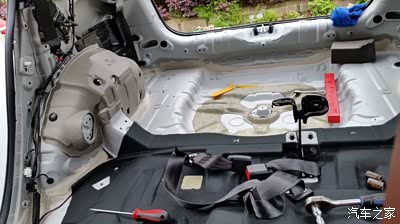

7.没了后座椅的小三，看着拆，有点心疼，毕竟才几个月的新车。

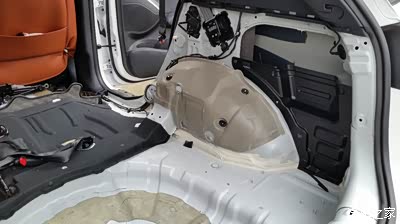

8.拆左后轮拱上面，左边的这块海绵居然是塞在轮拱里面。这个能吸音？右后轮拱里也塞了一块海绵，厂家这是干嘛呢？
9.拆右后轮拱上面，原车贴了一条止震板
10.这个角度看拆后备箱的场景，哎~~凌乱

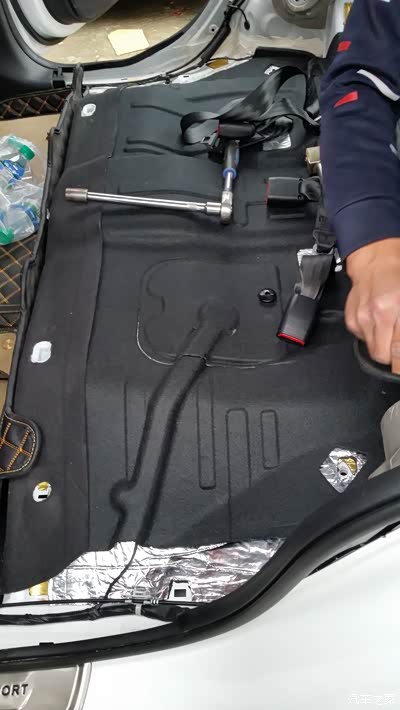

11.后座椅下面的挡板也拆开了

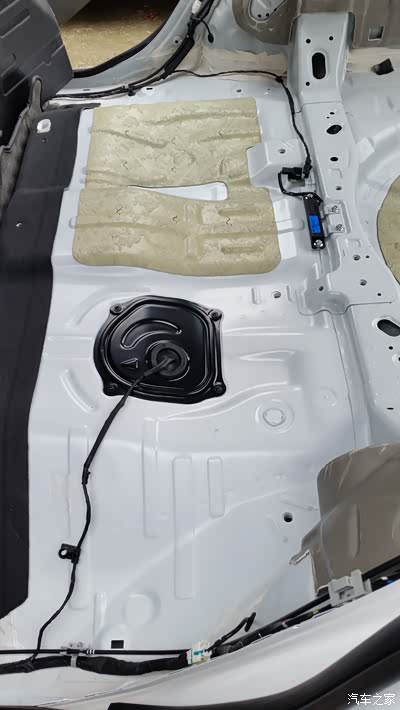

12.这个是什么？车底应该是油箱，这个线应该是连接感应油箱油量的吧，我自己猜的

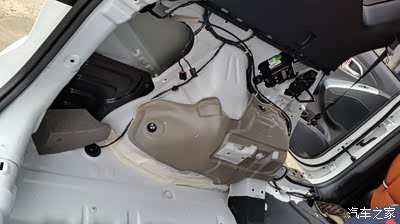

13.换个角度再看，原车贴了这么小块的止震板。
14.近景，后座椅下这个不知是什么？

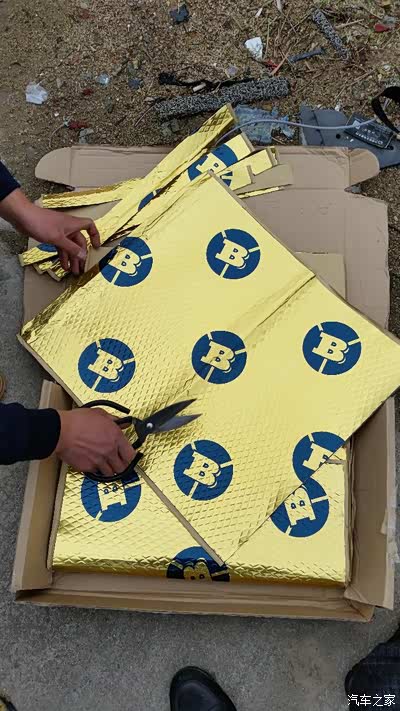

15.这次的主角，止震板，隔音止震。

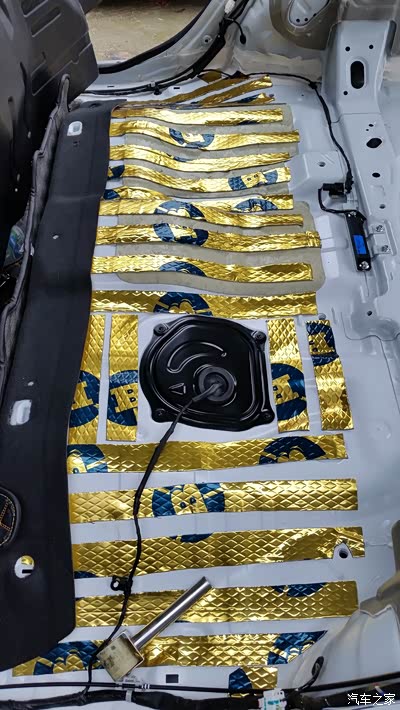

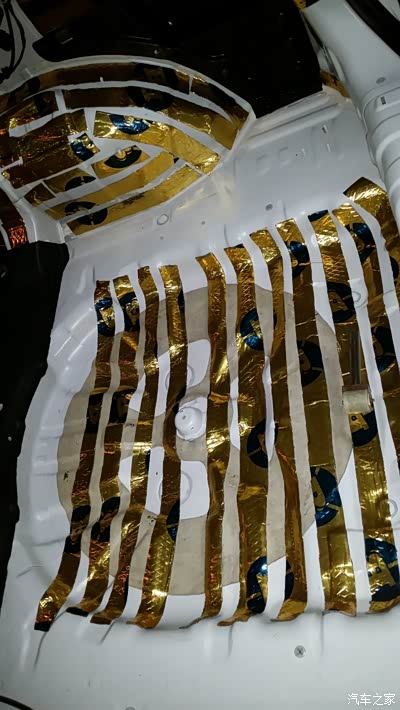

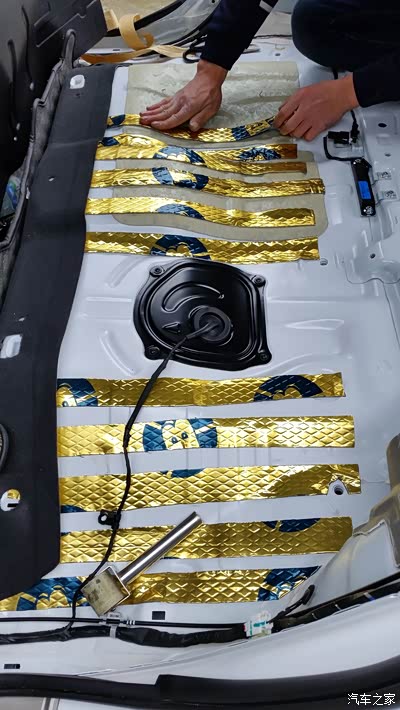

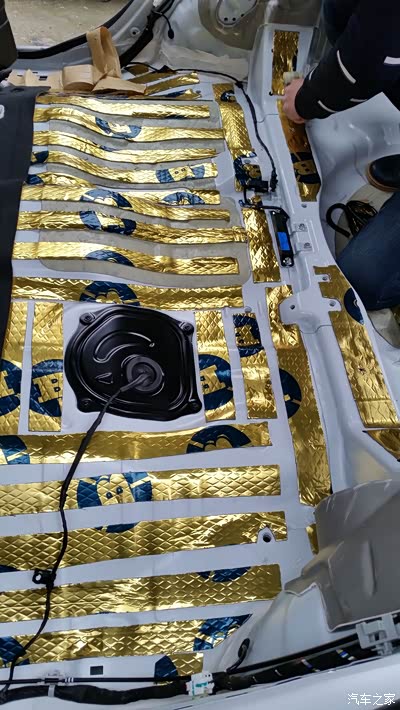

16.后座椅下开始贴止震板了。条形状的贴法，应该是比较科学且经过实践可行的。
17.继续贴，很耗时间的，贴了还要用轮子按压按紧，要不没有作用。
18.贴止震板进展中……

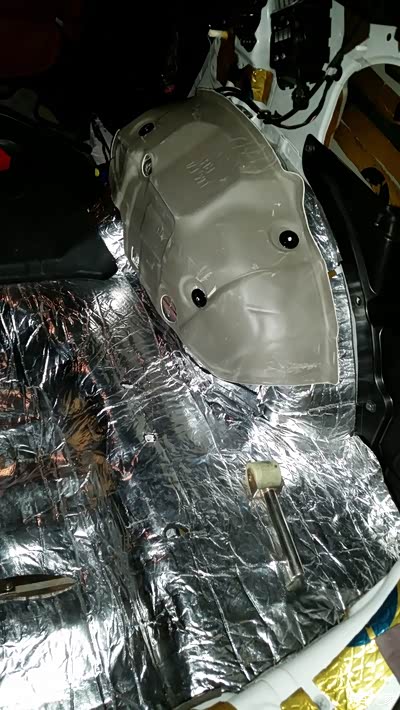

19.没来及拍，贴了止震板后，上面还加了一层隔音绵，银色的这个边就是隔音绵，这些隔音绵是我几年前另外一辆车隔音买多剩下来的。有七八年了，带铝箔层的，粘性仍然很强。

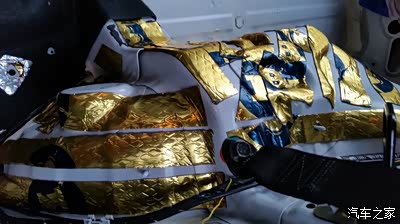

20.轮拱上也贴了止震板。

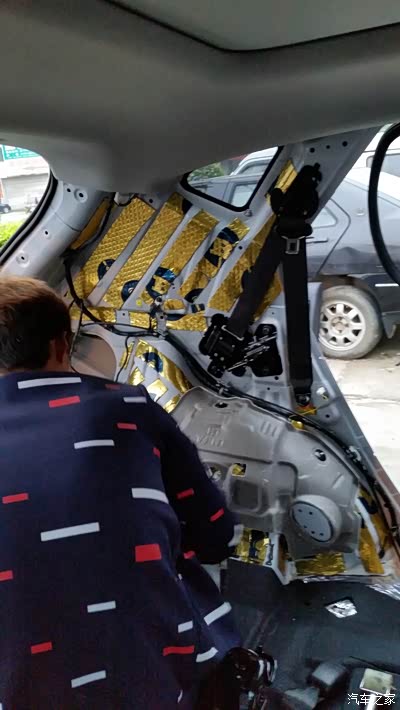

21.轮拱上面的车钣金上面也贴止震板。

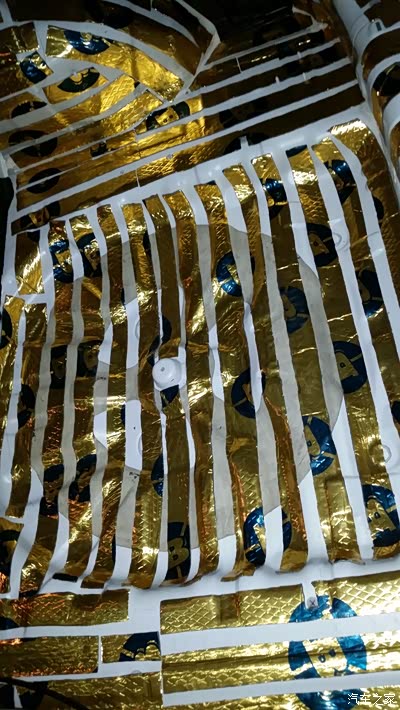

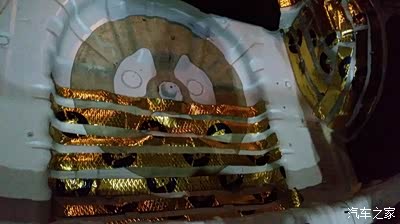

22.后备箱放备胎处开始贴止震板。

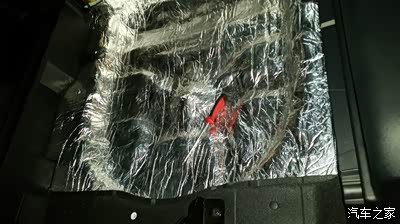

23.后箱箱继续~~
24.进展不是很快，还在贴这个地方

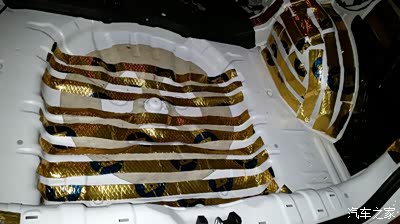

25.时间在流逝，终于有了进展。

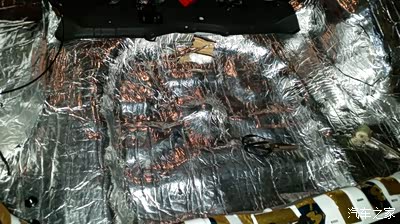

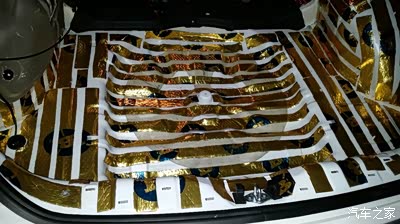

26.不错，这块地方止震板快要贴完了。

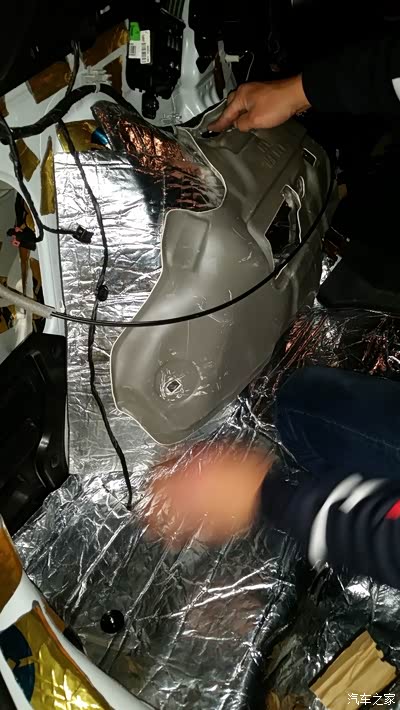

27.已经到晚上了，这块地方二次贴了隔音绵，真厚实哦，银光闪闪的。我七八年前留下来的隔音绵，没想到今天派上了用场。
28.轮拱上面贴了止震板，还加了隔音绵。
29.好累，小师傅贴的手酸，腰都直不起来了。为小师傅的尽职赞一个。
30.后备箱止震板加隔音绵作业终于大功完成。

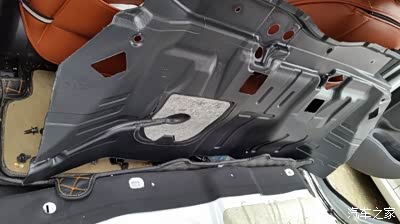

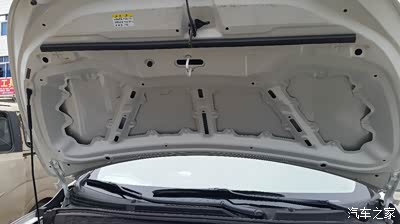

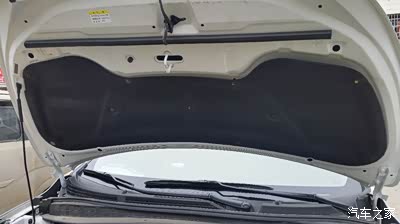

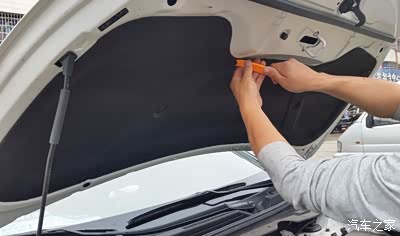

31.原车的发动机隔热板。这个地方里面也要加止震板和隔音绵。
32.拆发动机隔热板开始。

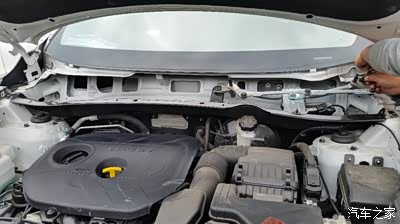

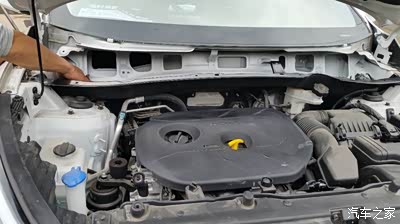

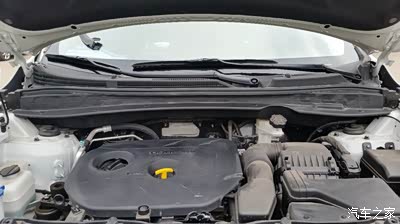

33.发现没有发动机隔热板的小三真丑。

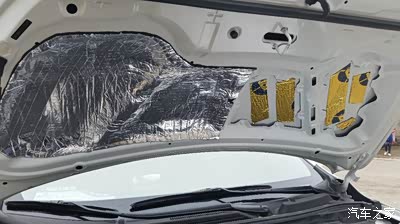

34.贴了止震板，再加上隔音绵，再盖上原厂的隔热板，这块没有拍到。

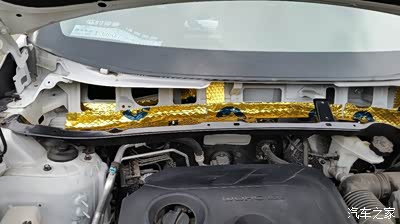

35.贴完了发动机隔热板的作业，现在转战导水槽这块。

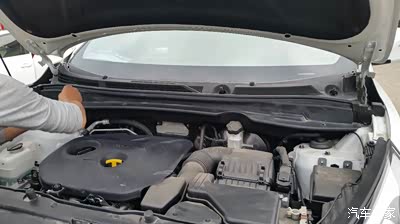

36.拆导水槽的挡板。

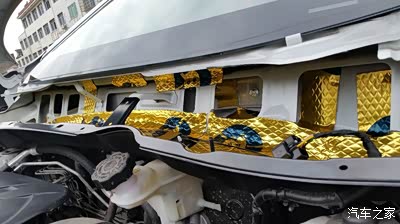

37.这个就是导水槽，据说这个地方风噪很大，直接到车里。
38.继续拆导水槽。

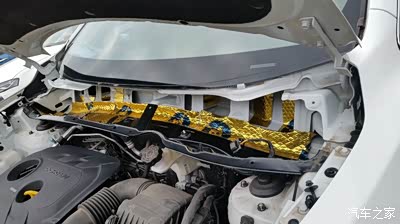

39.导水槽里贴止震板，这个地方不能贴隔音绵了，要不，阻挡了水流导向，弄得不好，车里就遭水灾了。
40.继续贴止震板。
41.导水槽里仔细贴止震板，贴完也得压紧压实，不知道后面会不会影响到导水。导水槽隔音作业完成。
42.导水槽隔音作业完成，现在又进行下一项，轮胎叶子板内衬隔音（不知道我这种叫法是否正确。）

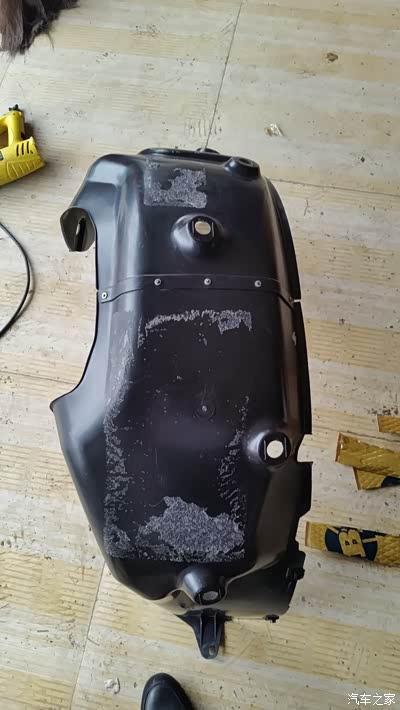

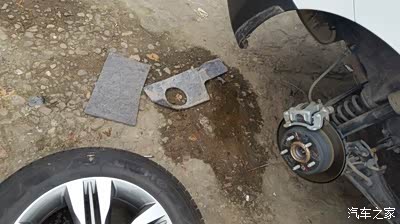

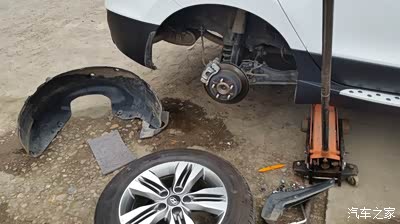

43.拆了轮胎后，看到这个叶子板内衬，是不是叫叶子板内衬，我不太懂，希望车友别见笑。原车这块地方贴了隔音绵。
44.四个轮胎的叶子板上面都有原厂的隔音绵，被撕掉后的悲凉，沦为垃圾了。
45.轮胎叶子板内衬，我自己这样叫的。
46.叶子板内衬开始贴止震板。

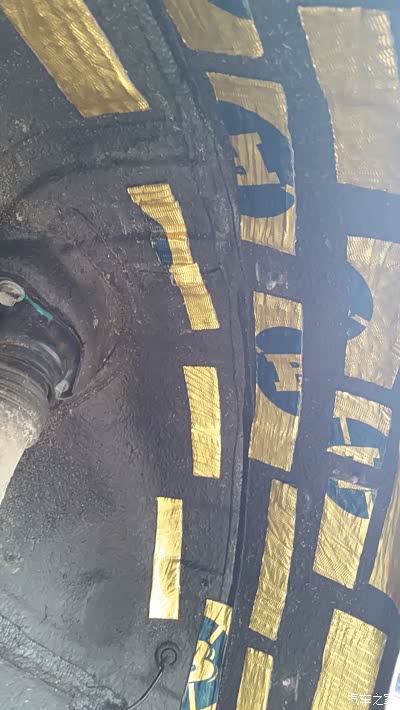

47.轮胎上方叶子板内衫处的钢板壁上也贴了止震板，你看到黑色的底是我之前做过的底盘装甲涂料颜色。

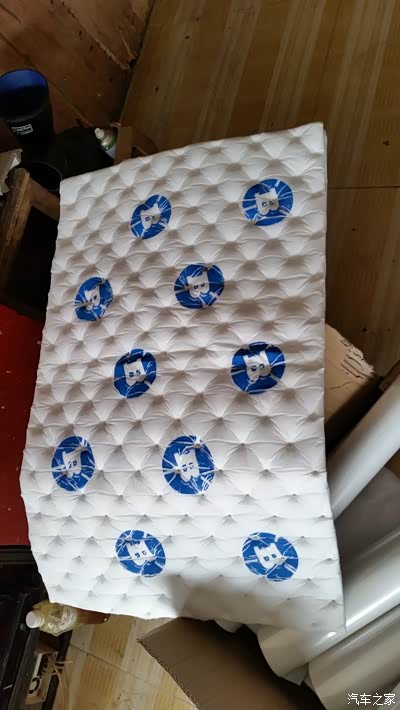

48.本作业主角之二的吸音绵出场。

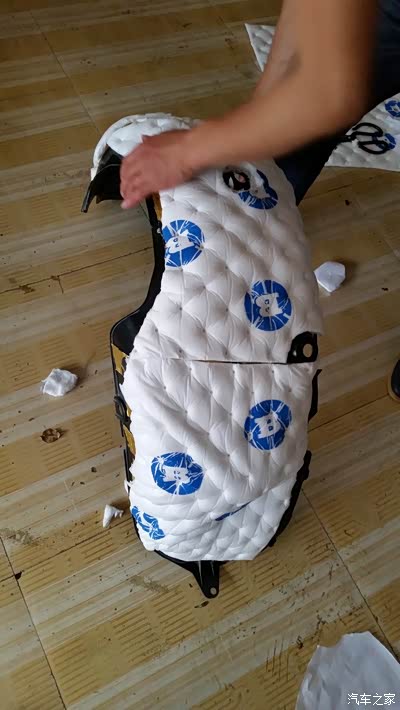

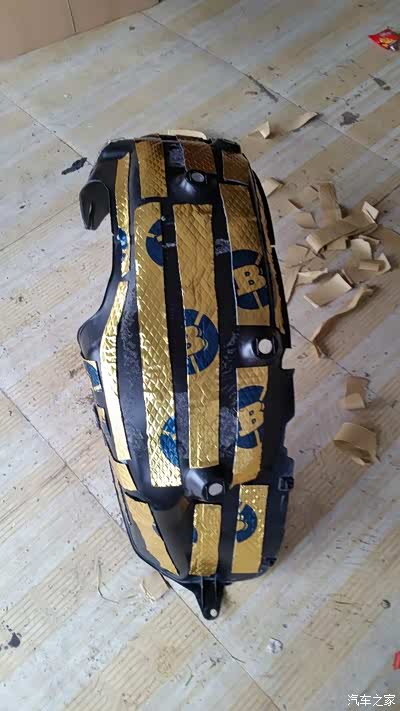

49.叶子板内衬先贴止震板，后面再加了这个吸音绵，吸音绵上有背胶，很粘。
50.看上去，真保暖啊，双层保护。

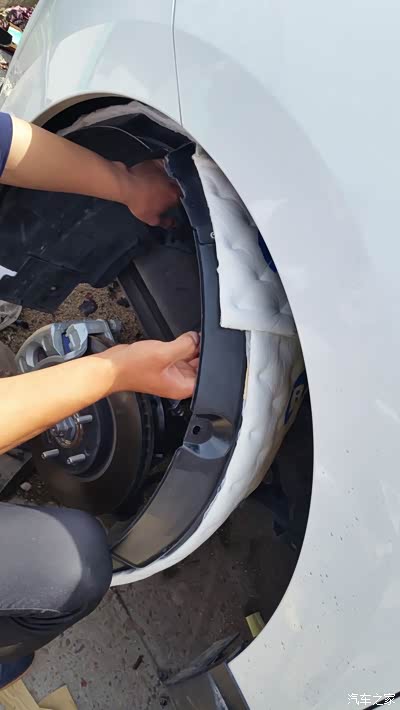

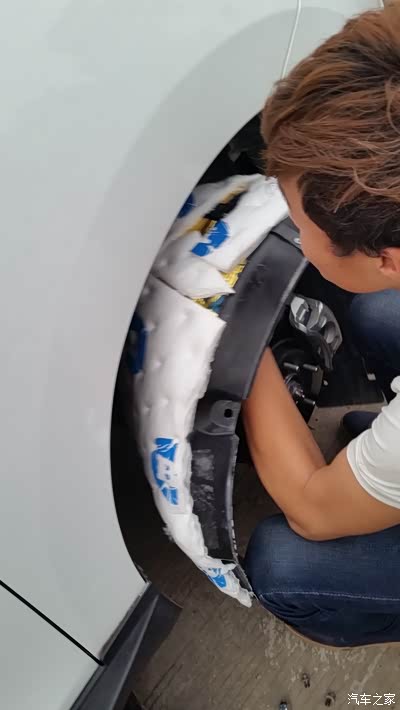

51.加工好的轮胎叶子板内衫准备上车。
52.继续上车图。至此，轮胎叶子板内衬隔音作业完成。这块照片不多。但我已经觉得有点累了。拍了不少照片，精选出来一点。工作量不大，但耗时间。不过，回味小师傅帮我做的隔音工作量比我上传是大太多了，嗯，我这个事觉得还是很轻快的。
53.附带的作业，准备做全景天窗隔热。
54.准备好隔热膜，雷鹏的，不知道这个牌子如何？

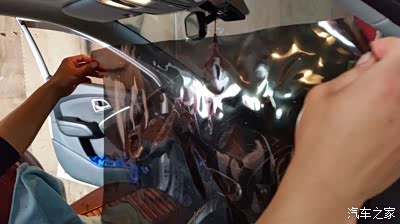

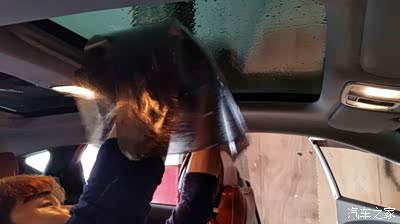

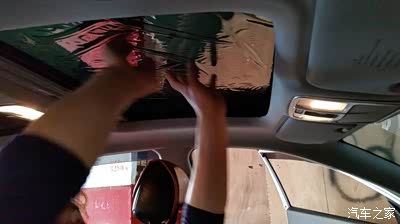

55.全景天窗贴隔热膜图之一。
56.全景天窗贴隔热膜图之二。
57.贴好了一块天窗。感觉黑了点，装饰店老板说这个是灰色的，不是全黑的。后面的没有拍了，有点影响师傅贴膜了。再加上干到了晚上，师傅也累，我也感觉累了……全景天窗隔热作业就算完成了。
