【小三DIY之三】加装大视野电加热，加装天使眼开关控制电加热

上海这天，快到梅雨季节了，下雨的时候，反光镜的效果很差，影响视线。一直有改线的想法，但是由于种种原因拖到今天才改掉。

目前小三的有后视窗电加热，而左右反光镜的端子上有电加热接口，这三者同时靠后窗加热按钮控制。一般情况下，后窗加热不太会用到，提车到现在，也只试用过一次，那次也纯翠是为了试验效果。所以这次加装电加热后视镜，加装控制按钮单独控制左右后视镜的加热，后窗的加热功能保留。

拆镜、穿线等方式借参考论坛里其他兄弟的帖子。

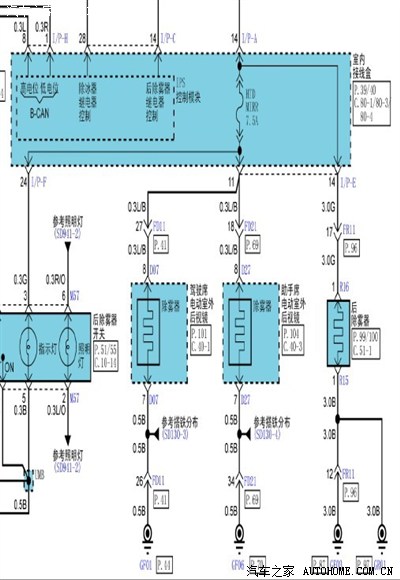

涉及改线，改前线研究电路图：

后窗开关只有在汽车启动的时候才会通电，按下后，通过IP-E模块的14号线的形式给后窗加热。而后视镜加热通过继电器的形式给电，所以断线的话，要从IP-E的11号口断开，通过加装的独立开关来控制后视镜。FD21、FR11是后视镜端子，0.3L/B代表线径0.3mm，颜色蓝黑色的线，这样一会剪线的时候，就能确定是不是剪对了。

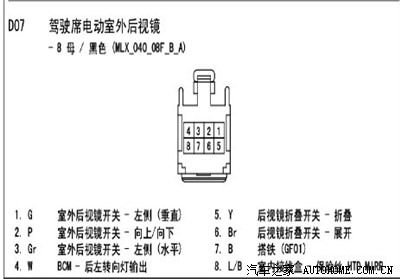

电动后视镜上的接口，8接室内接线盒的，就是电加热后视镜的电源，反光镜里的对应的8口，是缺少一根针的，到时候需要补上去。

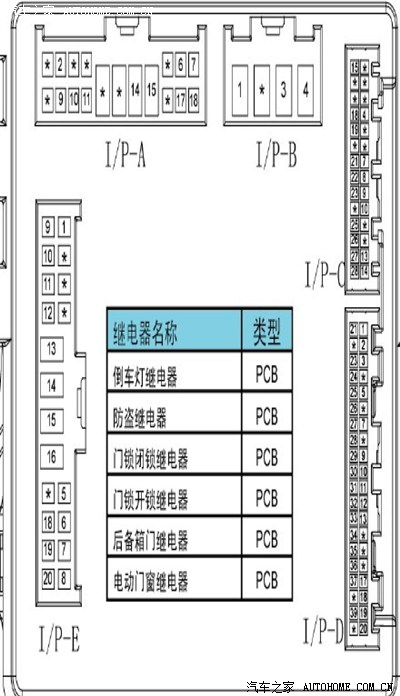

14号口是后视窗的电源线，我们需要剪的是11号口，这里有2根0.3L/B并线在一起。

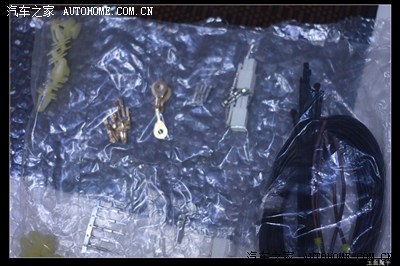

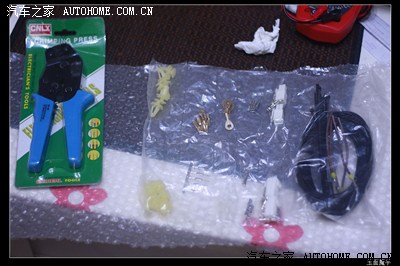

需要的配件

补的针用AMP针，接插头2.8mm的差不多了。

大致了解后，准备工作要做好，买好铬镜大视野电加热(不买蓝镜主要晚上看不清，其实用白镜也行的)

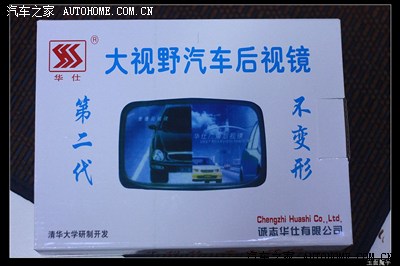

到货后

参数：11瓦，1A的电流
拆开外包装

后面有胶，用吹风机慢慢吹，用刀慢慢撬开~~

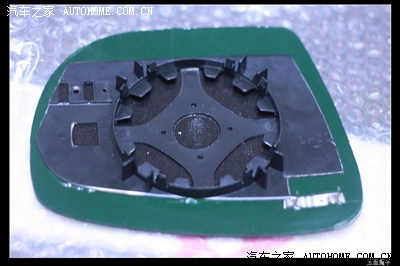

后背有黑胶，用电工胶布封一下

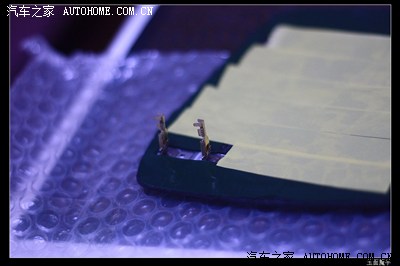

两个接头上放两个接插件

拆下原后视镜，

原后视镜外面一圈有塑料框，拆的时候先把整个镜片扔了水里烧开，然后再用撬棒敲开，如果用电吹风，效果不一定好。

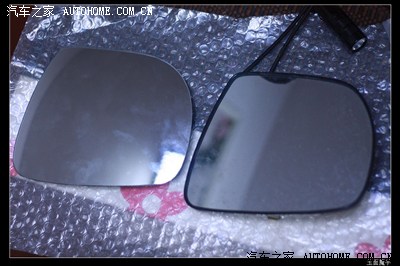

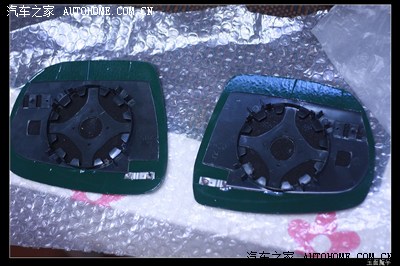

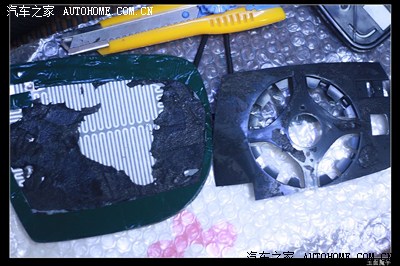

拆开后

然后加热刀片，在塑料壳上切个口子，将电加热片放入塑料框（此步需要把塑料外壳放了水里煮一下，软化后塞玻璃比较方便，如果用蛮力的话，玻璃会碎，本人在此损失玻璃一片~~）

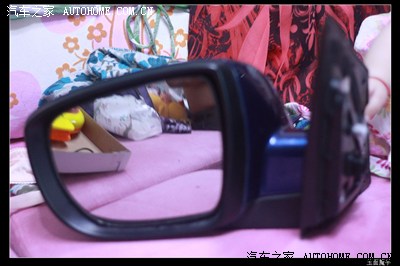

组装好的后视镜

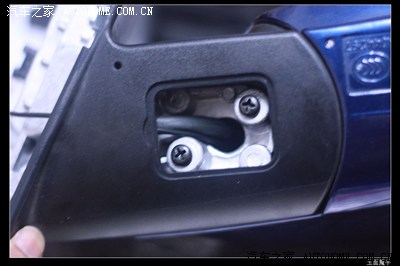

改装后视镜总成~拆开防尘盖，便于布线，拆的时候，从图的右边敲，左边敲的会把里面的卡扣弄断。

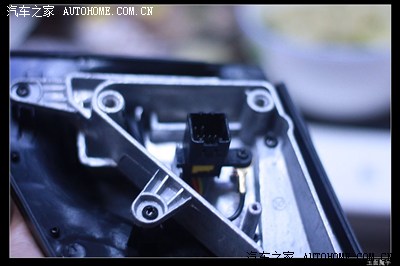

缺针的接口

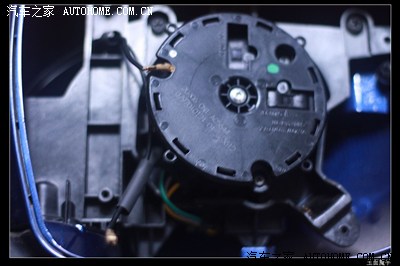

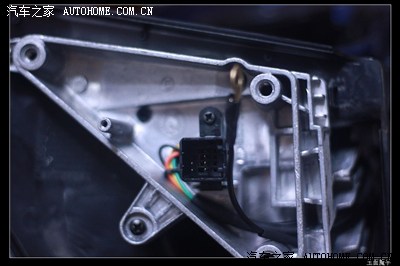

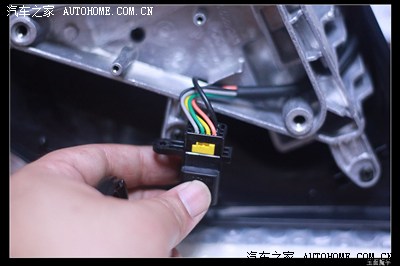

后视镜里的接口，黑线是我补的针，装的时候，先把黄色定位扣敲上来，然后针塞入再扣上

再加根线，接搭铁

另外带黄头的黑线接负极


两根线沿着原线路走到后视镜里面，看见两根黄头黑线了吗？

电加热镜片的两个接口与之两连，把镜片回按上去即可

至此，后视镜的加线完成了，如果直接装上去，就可以通过后窗加热，一开三通。

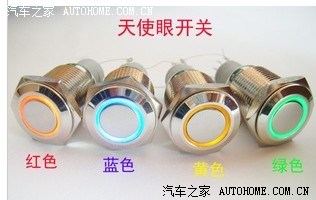

但是我觉得后面也不太用，索性就独立控制吧。开关如下，也可以选用其他的

开关额定12V/3A

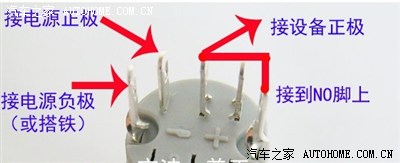

开关的接线方式

开关接3根线，绝缘做好，用剪刀剪掉IP-E模块上的11口上的电线，接到开关上。原11口上的插针不知道怎么拔，就放着吧，做好绝缘 可以了。

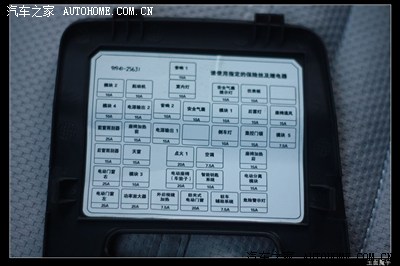

电加热电源用保险盒上最右上角的那个插口，这个插口没有保险丝，但是里面有ACC电源，接口都有，自己加个取电线即可，加个5A保险丝保护下

装好的效果图

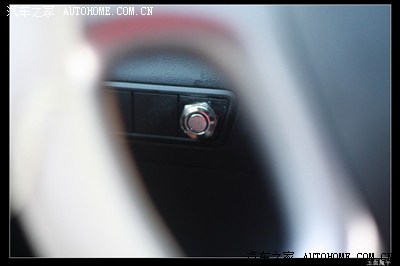

不打开电加热的情况下

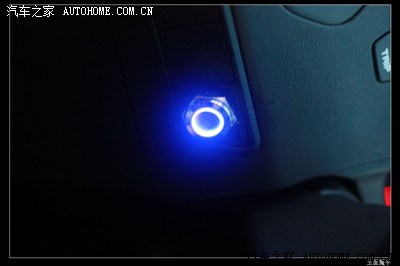

开启电加热的情况下

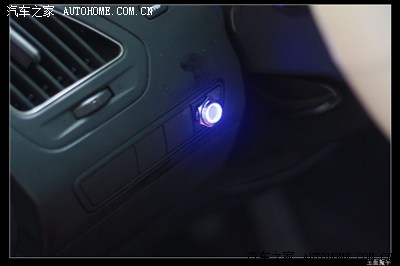

开关装在方向盘的左下，这里有4个口的接口，开孔么就用开孔器，比较麻烦~~需要点耐心~

闲的**，折腾吧~~折腾吧
