A5二代胎压安装教程 自己安装 （第一次发帖，摸摸）

首先声明：
我不是汽修行业中的一员，教程可能会影响到一些人。先说声对不起。

要求：5053诊短线，电脑安装vcds。

奥迪二代胎压，现在市场的安装价格大概在1200到1800之间。自己买的话，大概在600-800之间。

二代胎压能用的车型有（A3/S3/A4L/S4/A5/S5/A6L/A7/A8/Q2L/Q5L/Q7）

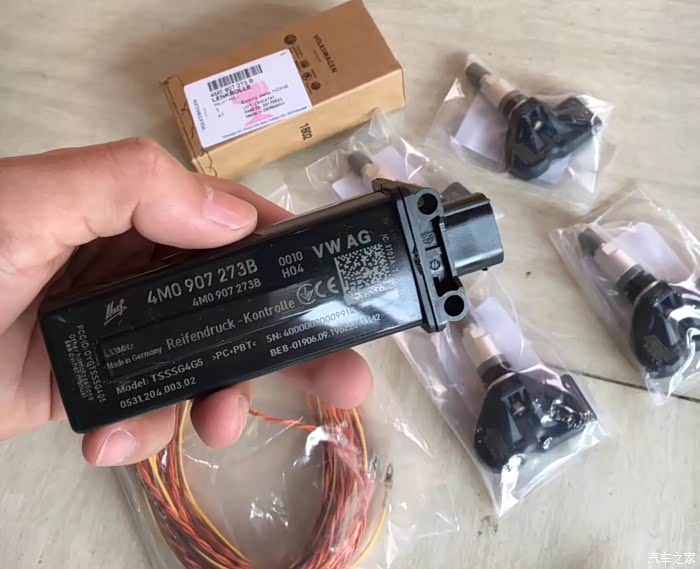

配件清单：
1、控制器模块 4M0907273B
2、传感器 5Q0907275B
3、线束

我买的是650一套，传感器我用的是霍夫。

提个建议：模块先装好再去安四个轮子的传感器。

拆后排座椅，四个卡扣取出来，座椅往上提，左右咯噔一声，就可以取下来了。就能看到CAN网关在座椅中间位置。

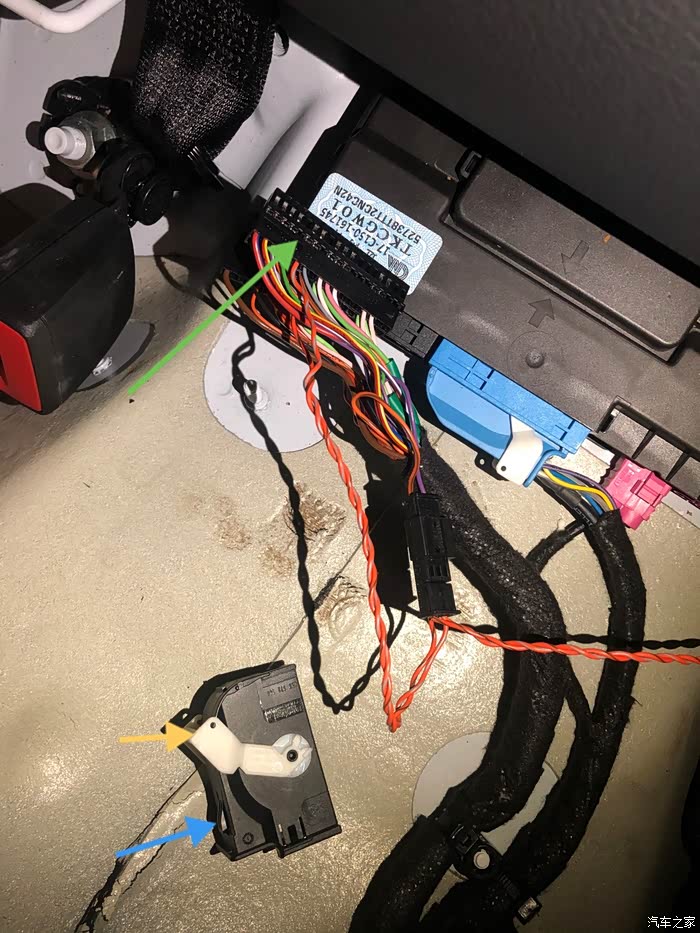

取下网关接口的线，图片箭头所指。pin30接口在中间，左右滑动，端子可以分成2块。

线束一共4种颜色的线。
棕色：GND，地线，搭铁的。
红色或者单色：ACC电源，接网关17口
橙蓝或橙灰：CAN-H，接网关12口
橙棕：CAN-L，接网关30口

接线这里我出现了个问题。后面再说。

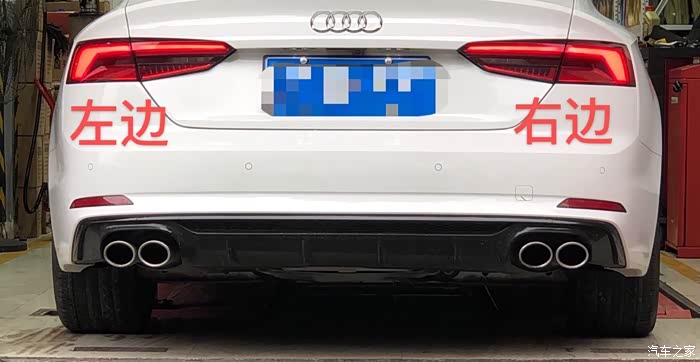

网关线接好。走线从左边盖板底下走。搭铁线接车架上螺丝位置，模块放左边，找个位置固定好。

到这一步。接线就结束了。

开始电脑操作，打开vcds，点系统设置，测试，全部正常点保存。

一、进19 网关，安装列表，勾选65胎压，保存。（忘记拍，回头补上）

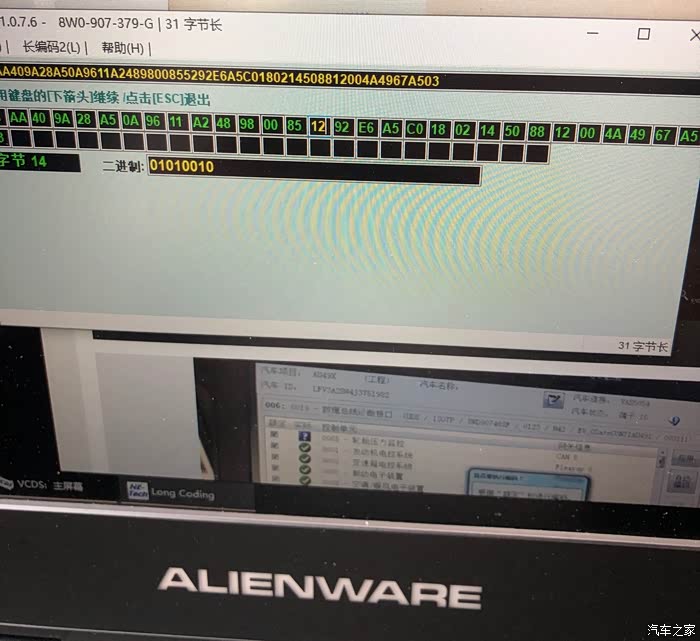

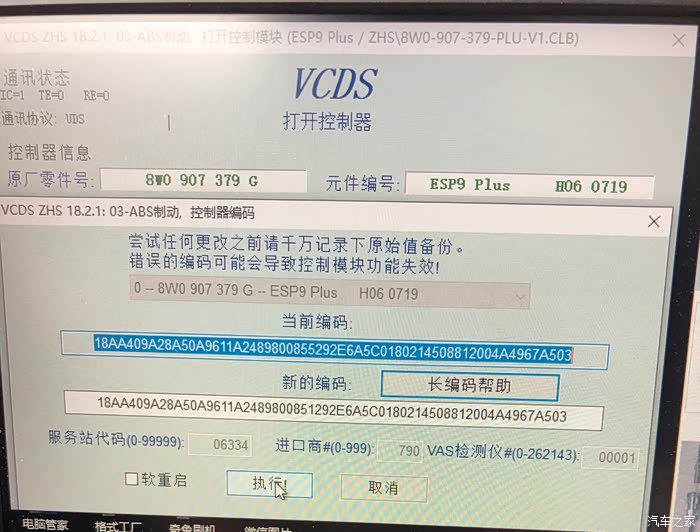

二、进03 ABS，14字节，52修改为12，26字节，4A修改为48

然后退出，执行。

提示编码被接受，就可以了。

三、进17仪表盘，
3字节，bit7改为1（打勾是1，不打勾是0）
4字节，bit0改为0（A3这里改为1）

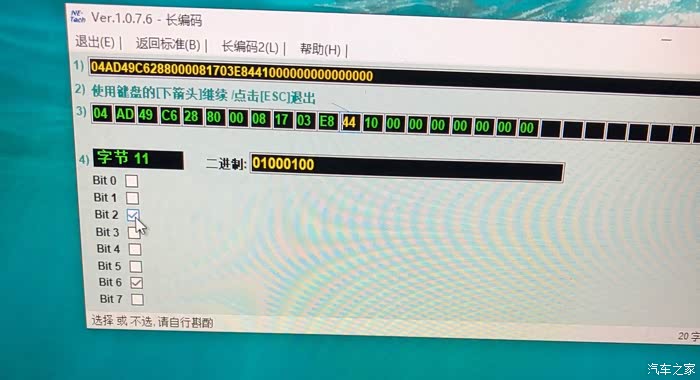

11字节，bit2改为1

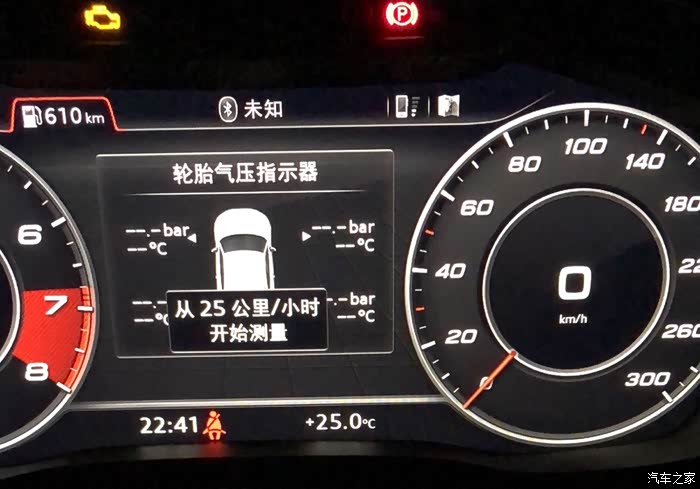

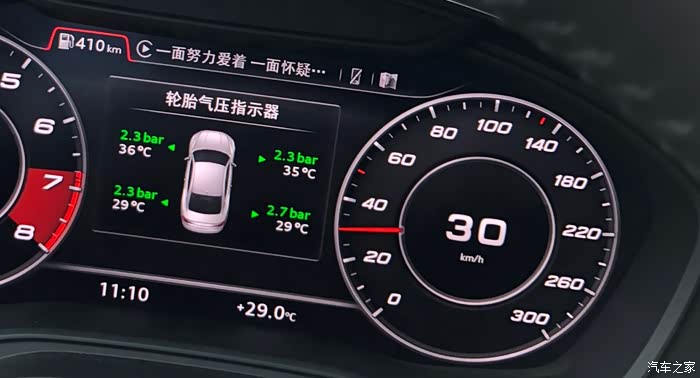

仪表盘有显示了。

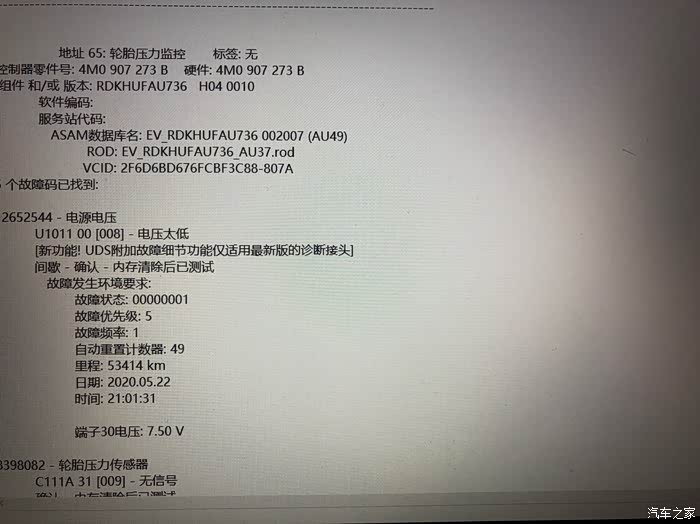

前面不是说有个问题嘛，就是这里了。跳故障码，模块电压不足。我是直接搭17号接口上，没有用接线端子，结果导致电压不足。

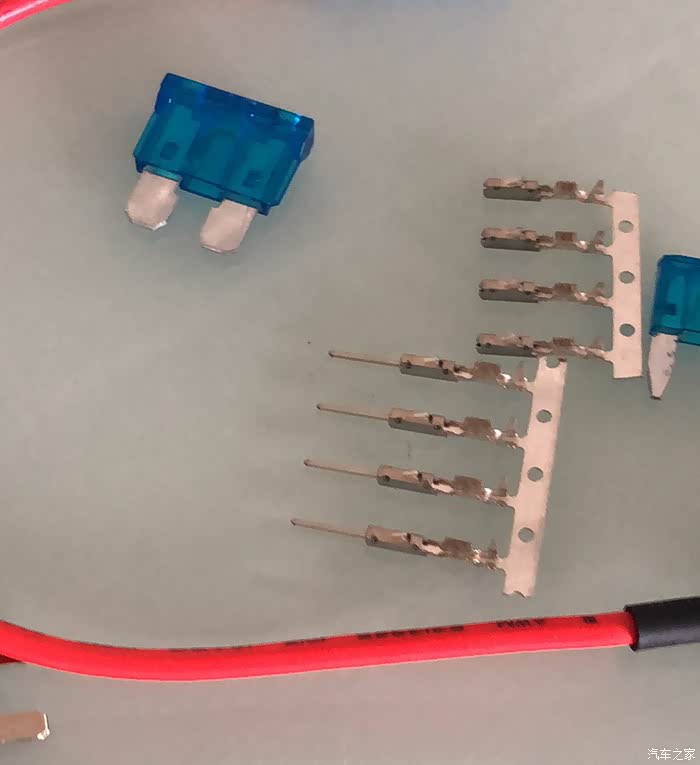

好吧。解决办法，买针脚端子。

故障码消除。没有问题了。
到这一步就结束了。装上胎压传感器自动匹配。
