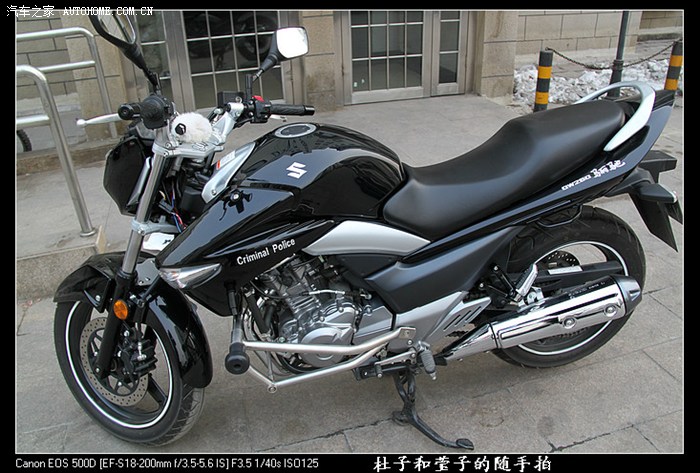

2013年5月入手了一辆铃木骊驰GW250作为上下班的代步工具
，因为堵车堵的我实在是受不了了
，骑到了冬天天气又太冷了
，小车只能进入地库冬眠，一直认为新车新电瓶放一个冬天应该没问题，结果电瓶还是没电了，自己充好电瓶，突然觉得车灯可以改一改
，从淘宝上看好东西联系好商家，确定要改装的类型及颜色后，自己看着说明书，一点一点将大灯拆下来
、打包、给商家发货，默默等着改装好的大灯寄回来。
大约一周左右的时间，车灯寄回来了，按照商家的图纸将大灯的线路插好，本着怎么拆下来就怎么装回去的方法
，自己动手安装车灯，最后的结果还不错，白色天使眼、红色恶魔眼，外加红色小灯！
不多说了先上图
，改后实照

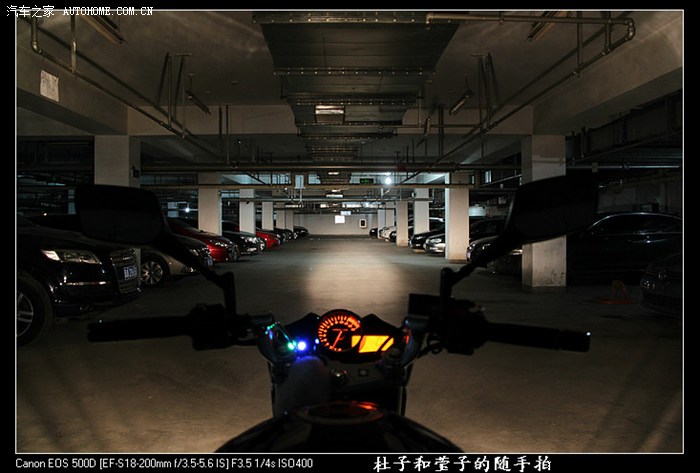

这是原车的大灯近光

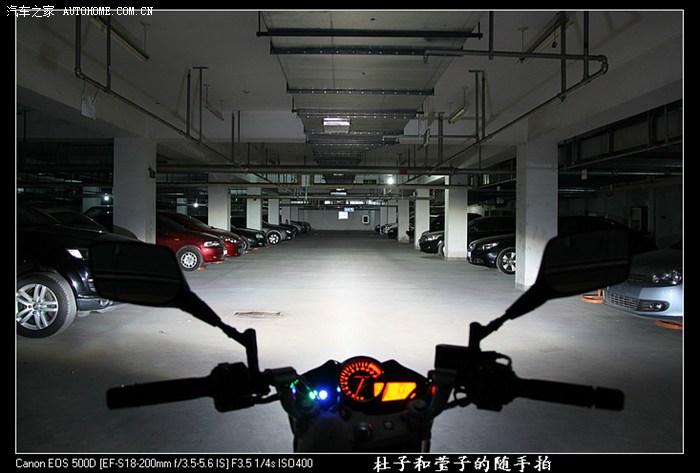

这是原车的大灯远光

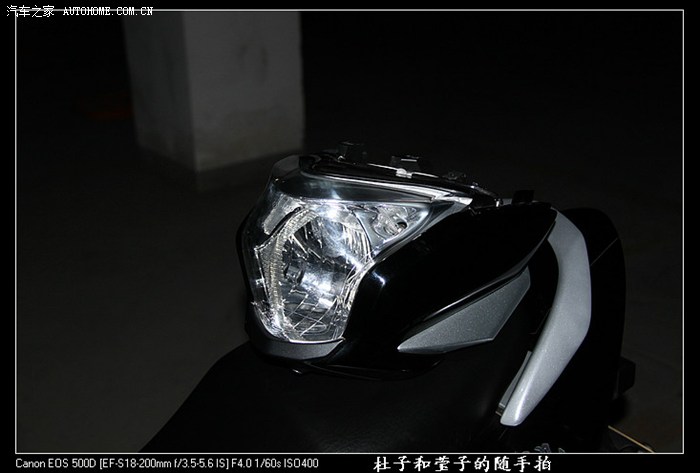

原车的近光正面效果
原车的远光正面效果
~~~~~~~~~~~~~~~~~~~~~~~~~~分割线~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
一、前半部分：自己动手拆车灯

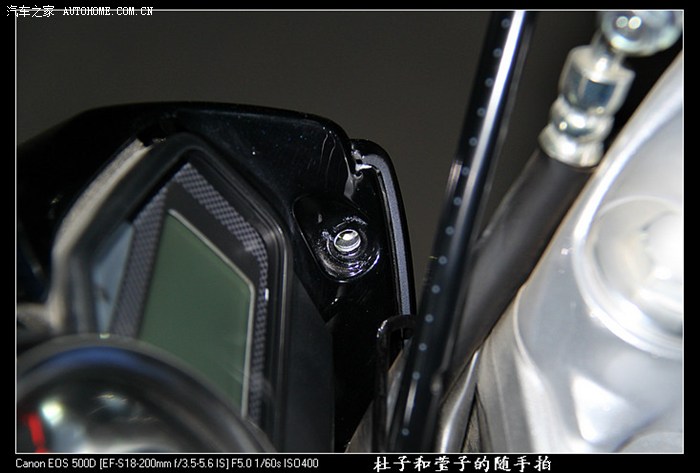

1、先按照说明书的要求拆掉仪表盘两边的螺丝

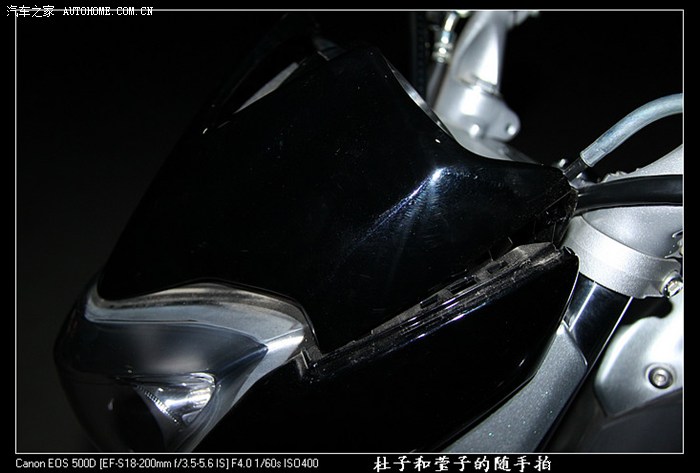

2、把原车车灯上面的外罩摘下来，从两侧的缝隙处用改锥可以撬开

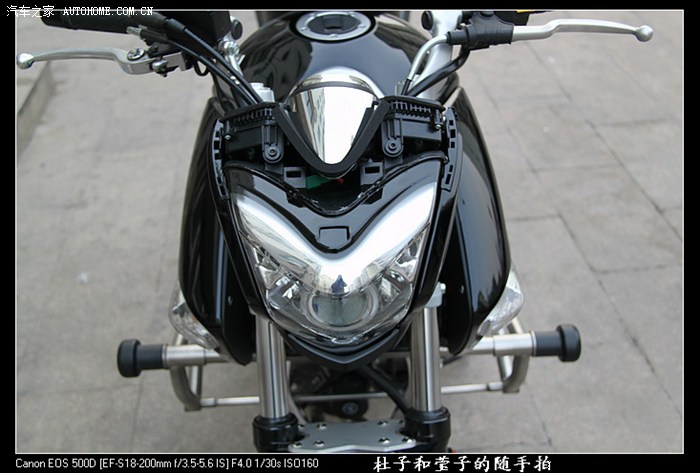

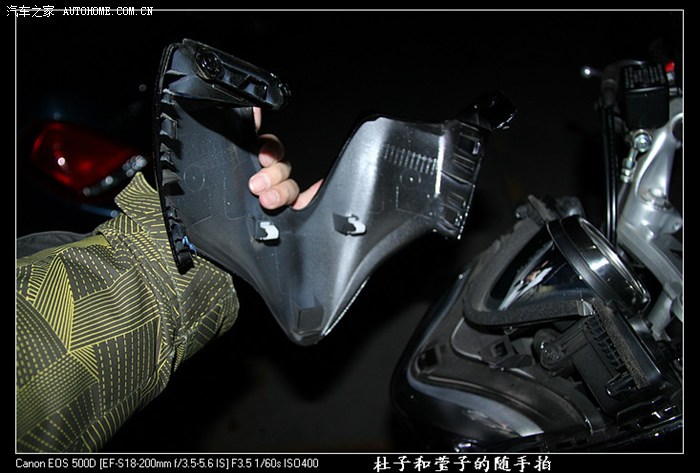

拆下来的车灯外罩

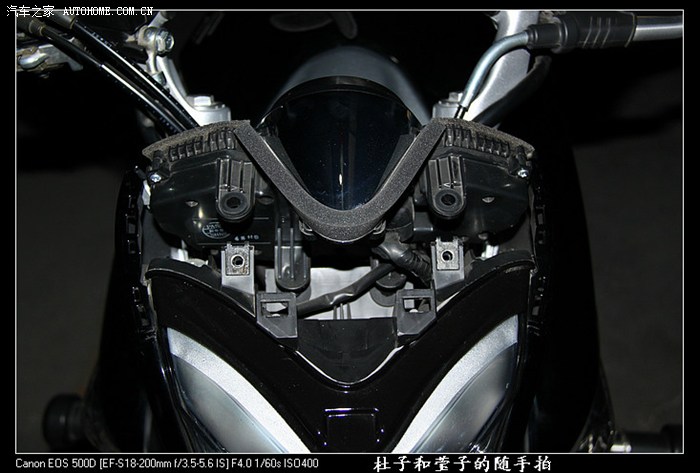

3、拆下外罩后，打开固定仪表盘的两颗螺丝，需要自备六棱形扳手，原车自带的那个大一号

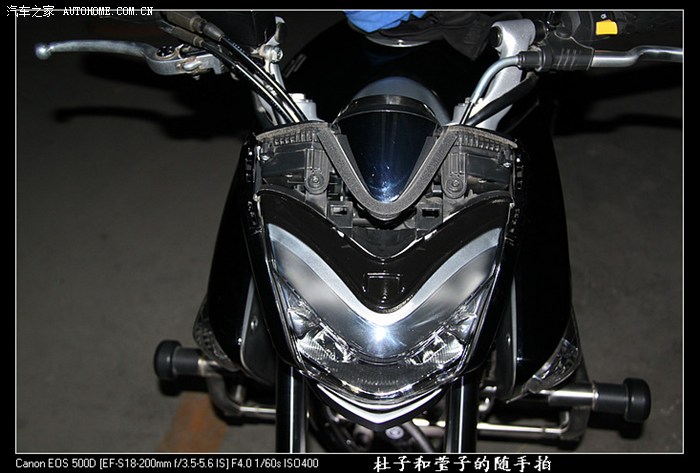

4、拆下螺丝之后，向车灯顶部拔出仪表盘下部的两个固定插扣

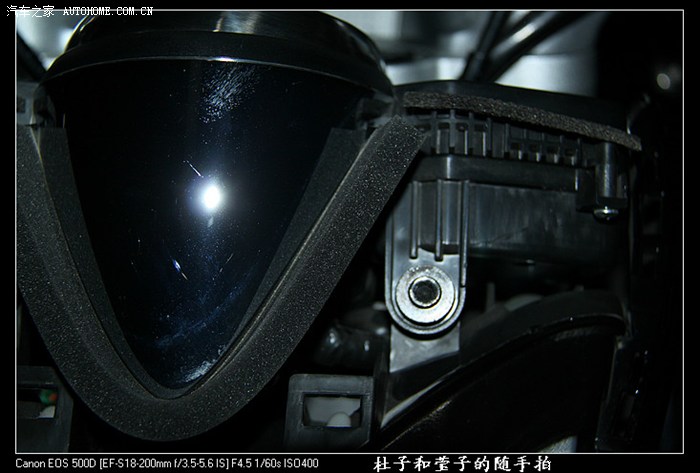

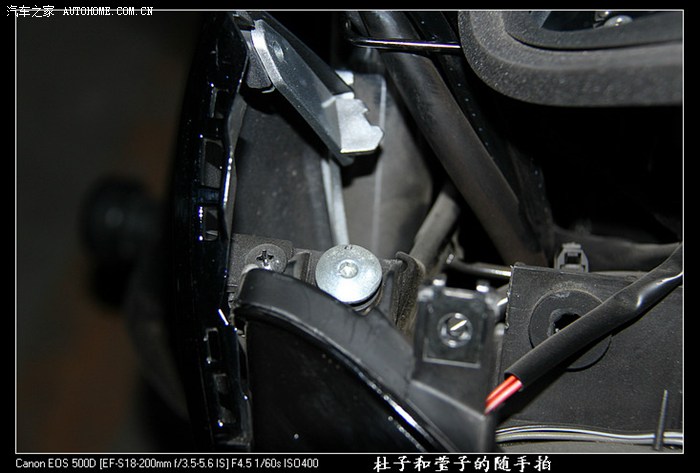

5、接着拆下两颗固定车灯的螺丝，下图银色的那个

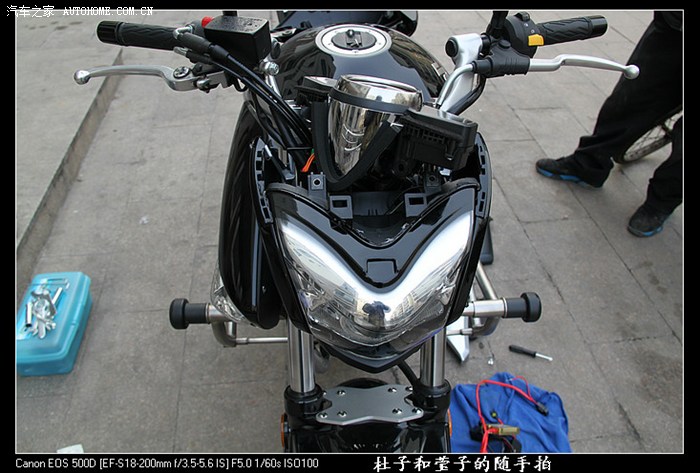

6、拆下螺丝后，车灯可以向前打开

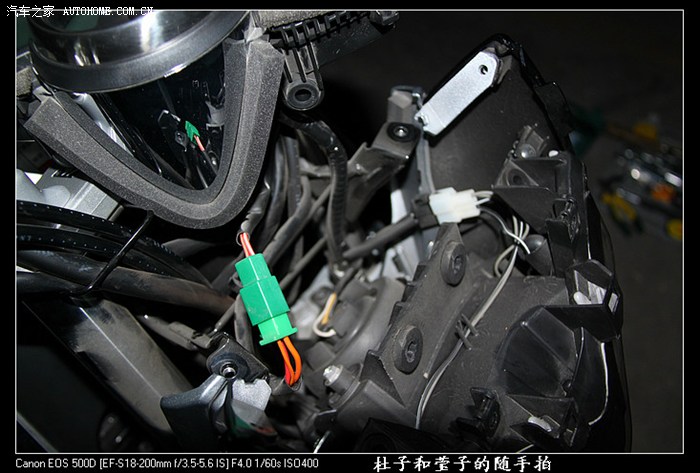

绿色插扣的是仪表盘插线，不用拔，拔开黑白色小灯插扣和大灯后面的插扣就可以了
7、车灯底部有两个插槽，向外拔出就可以拆下车灯了
拆下后的车灯

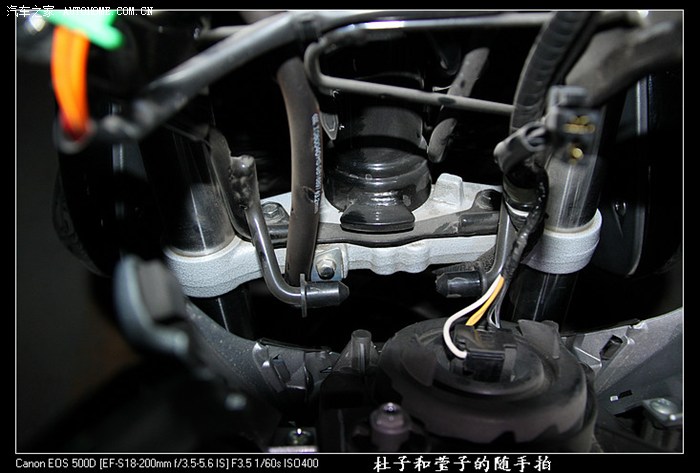

这是车灯远近光插口
拆下的前大灯
前大灯顶部

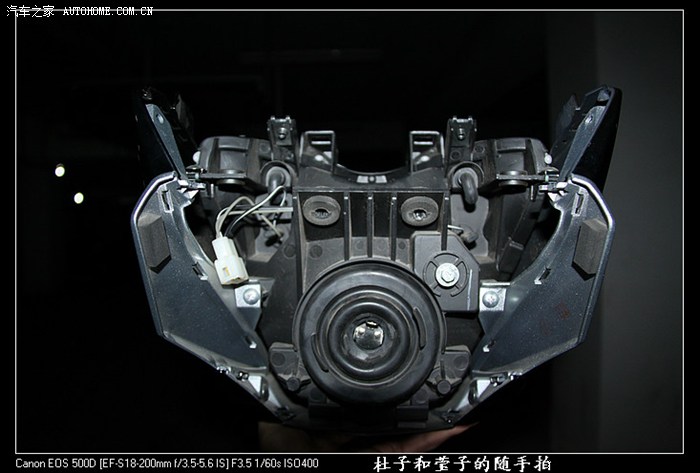

前大灯后面

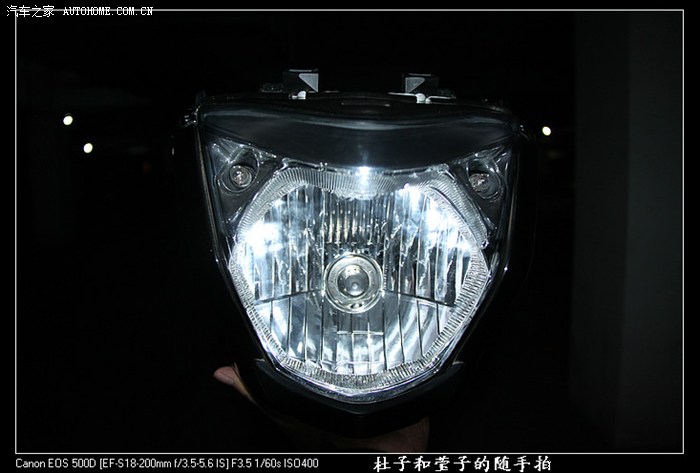

前大灯正面

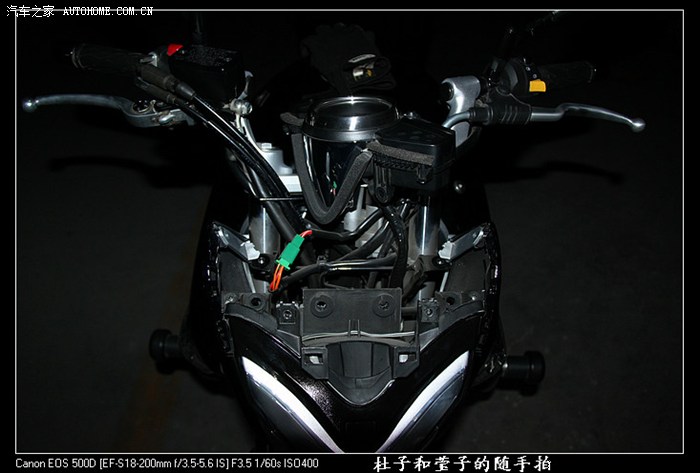

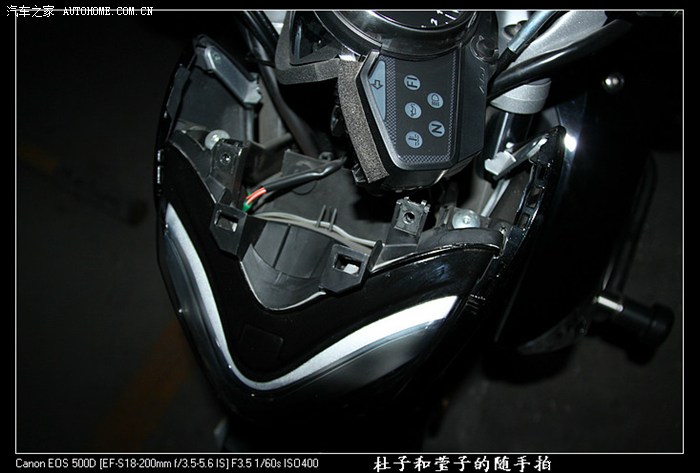

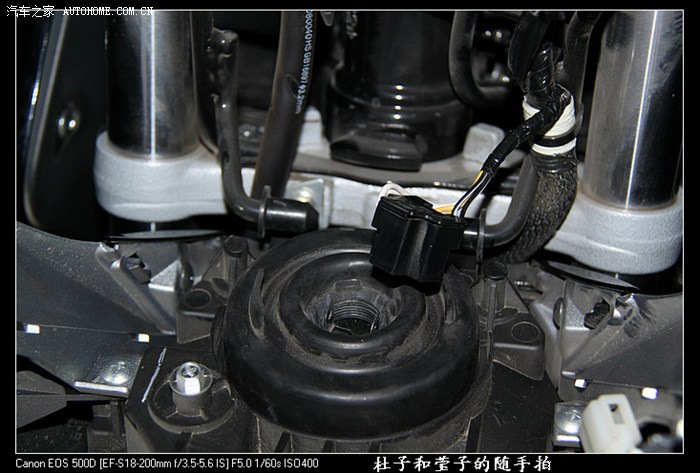

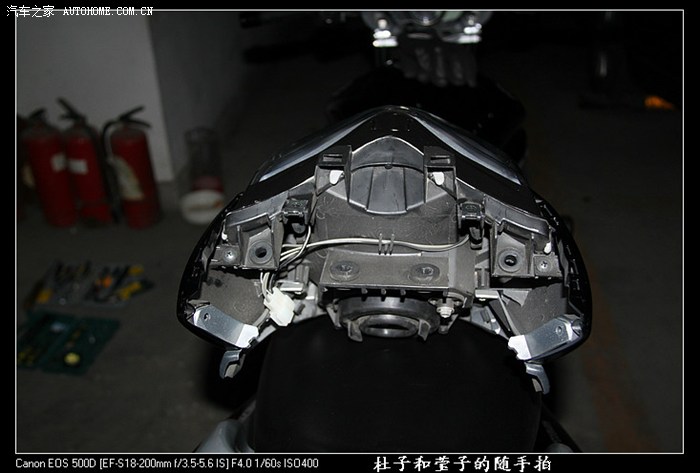

拆下大灯的车头
~~~~~~~~~~~~~~~~~~~~~~~~~~分割线~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
二、后半部分：自己动手装车灯
有了之前拆灯的经历，自己装灯心里有底了，技术也提高了

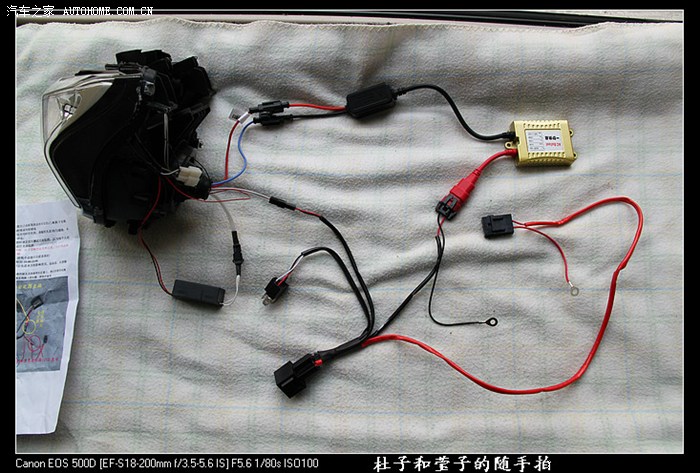

大约等了一周，商家把改装好的车灯寄回来了，按照安装要求先把各部件的线头、插口接好

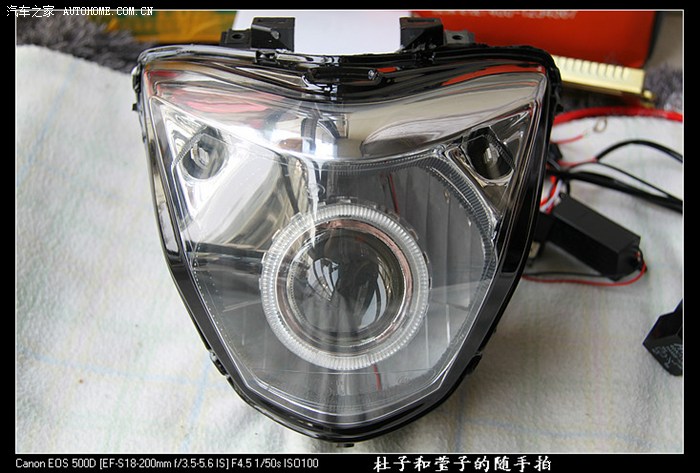

改装后的车灯正面

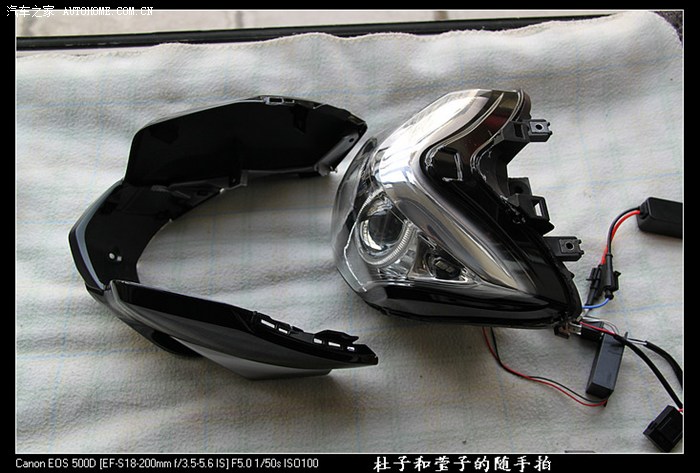

1、将车灯与外包围罩装好

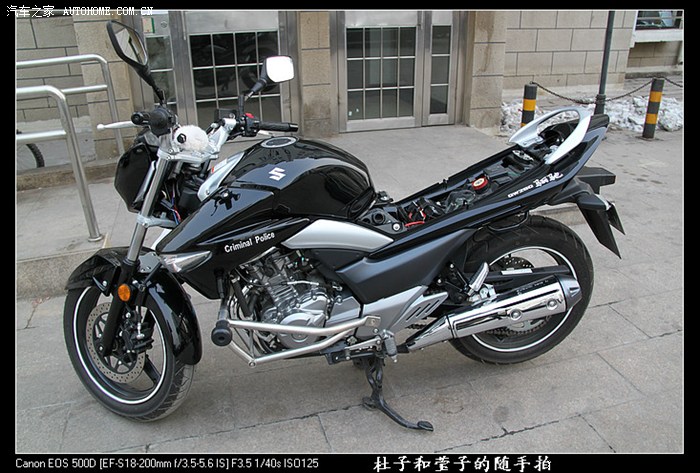

2、天气还可以，在楼外面装灯，需要自己选择车体内走线，楼外光线好一些

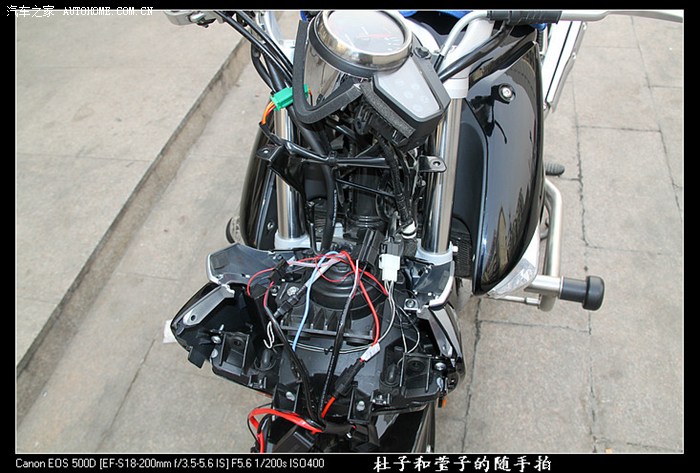

3、装回大灯，可以不用急着将小灯和大灯插口接上，因为车灯改装后，后面比原来要长一些，将车灯装好复位后再选择接上插口
车灯改装后所有接口都是唯一的，不会存在接错问题

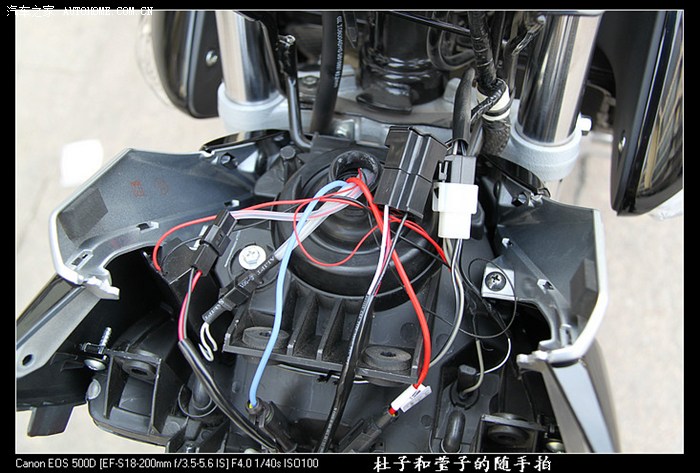

4、车灯复位后不要急着上螺丝固定，先接线，试试大灯的效果，不然装上灯不亮，还要拆下来

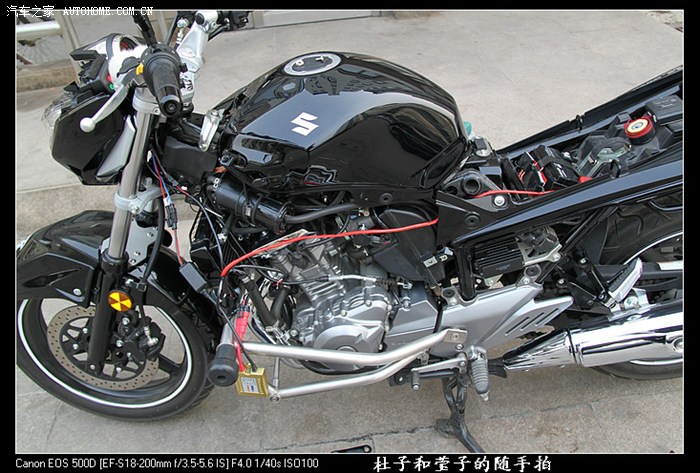

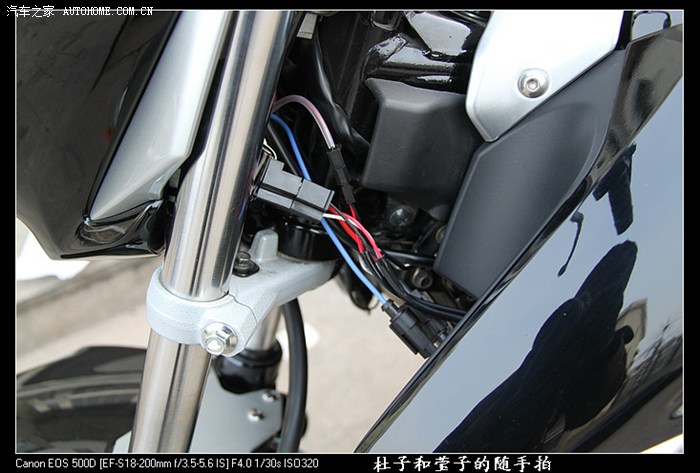

红色长线是正极的电源线，黄色金属盒是安定器，车的左侧转向灯装饰箱已经拆下来了，商家建议安定和其他小盒子装在装饰箱内

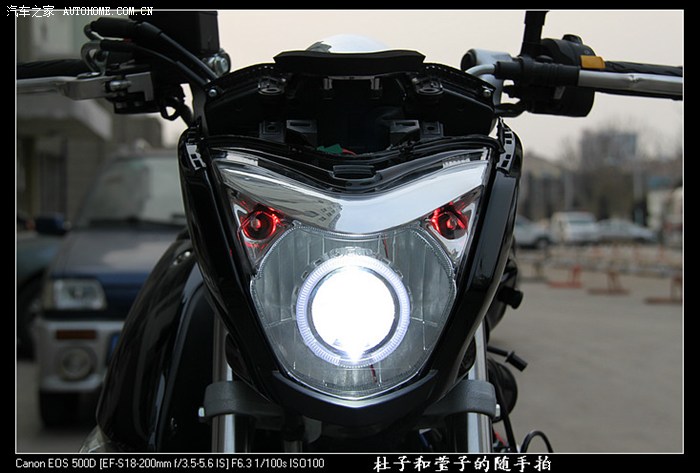

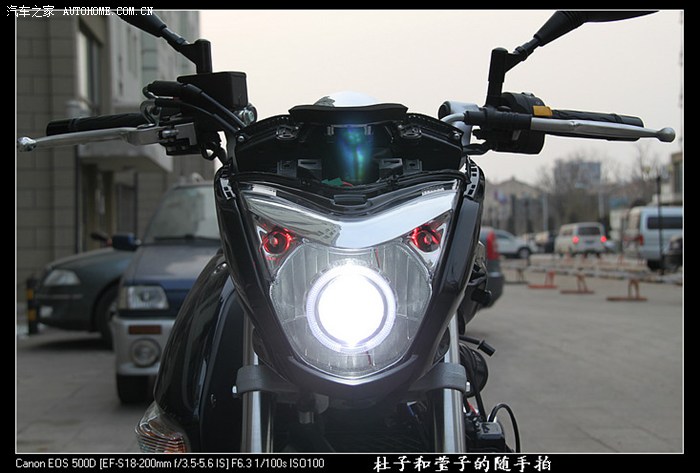

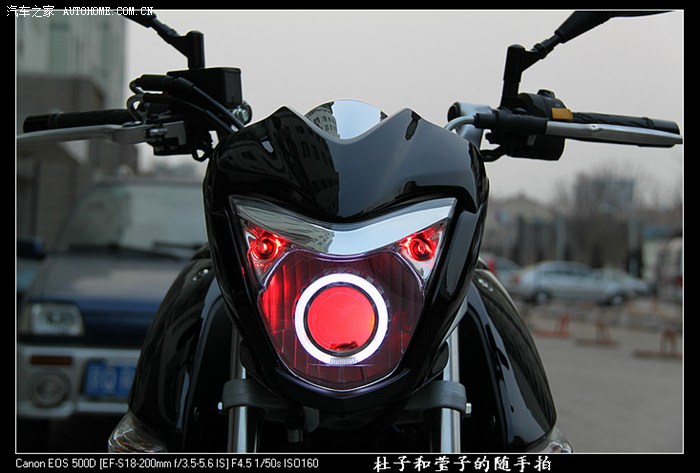

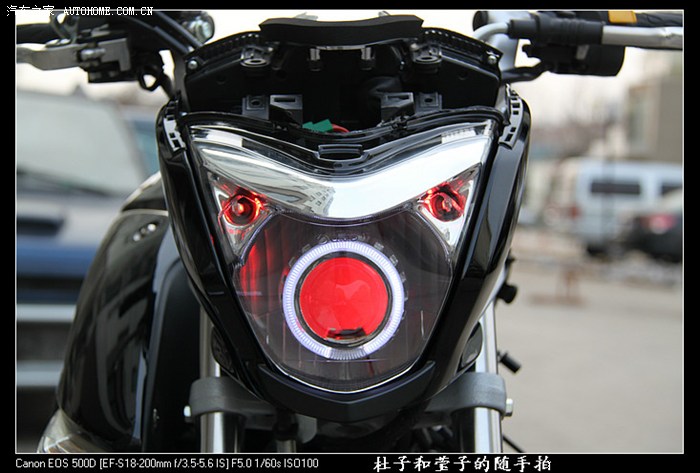

试试改装后的车灯，白天红恶
改装后的近光效果
改装后的远光效果

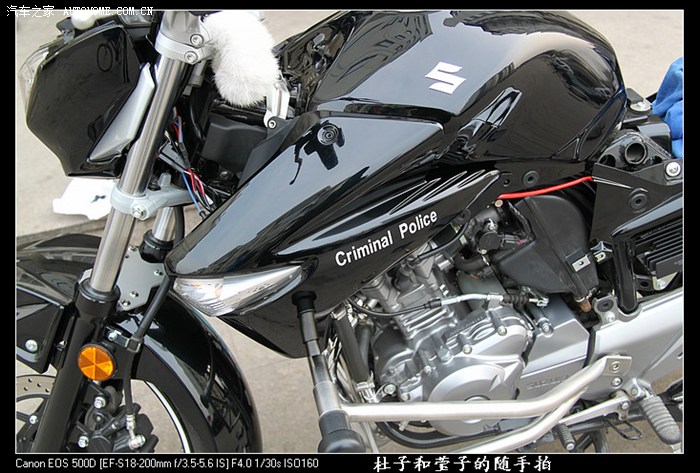

5、将左转向的装饰箱装回车上，里面空间很大，安定器和大灯控制盒都在里面
其他车体部件装回复位
车灯后面的接线还需要整理，直接暴露不处理估计用不了多久就会坏掉

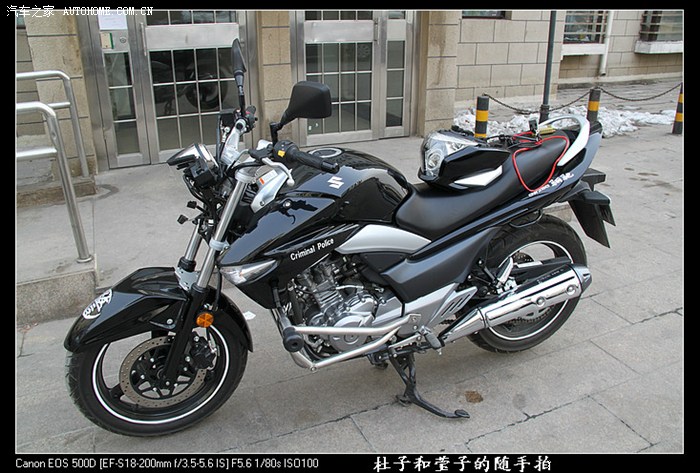

车体安装完毕
最后把车灯的天灵盖装回去
小灯效果
~~~~~~~~~~~~~~~~~~~~~~~~~~~分割线~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
三、改装后效果对比
改装后的近光效果
改装前的近光效果
改装后的远光效果
改装前的远光效果
水平近光有一条标准的切线
全部回复 只看楼主
自己动手改装，成功感满满的
