热 东风小康K17安装转速表作业
汽车转速表是为了让用户看到发动机的转速,避免出现发动机转速高、档位低的现象。另外能合理配合时速和档位,继而起到节约用油的作用(如转速表数值低车速快油耗就低,转速表数值高车速慢油耗就高)。另外还有一个维护作用(长期走低速发动机会有很多积碳,需要将发动机拉高速几分钟到十几分钟)。一部车的工作状况直接从汽车转速表能反映出来,看转速表换档是一件简单而有意义的事儿。
很多汽车转速表参数上标上最大输出马力和最大扭矩这两个数值。以17的465引擎为例,它的最大输出马力是52ps/6000rpm,最大扭矩是83Nm/3000rpm。也就是说在3000转时它才能输出最大的扭矩,而一直要等到6000转它才有最大的马力值输出。(马力和扭矩,这都是最高转速出来的,买面包就是看最大扭矩是多少转,转速越低越好)
东风小康K17先天没有转速表,厂家在这里太省了,其实加块带转速表的仪表盘多花不了几个钱。没有转速表怎么办?自力更生吧,某宝上面多的是。

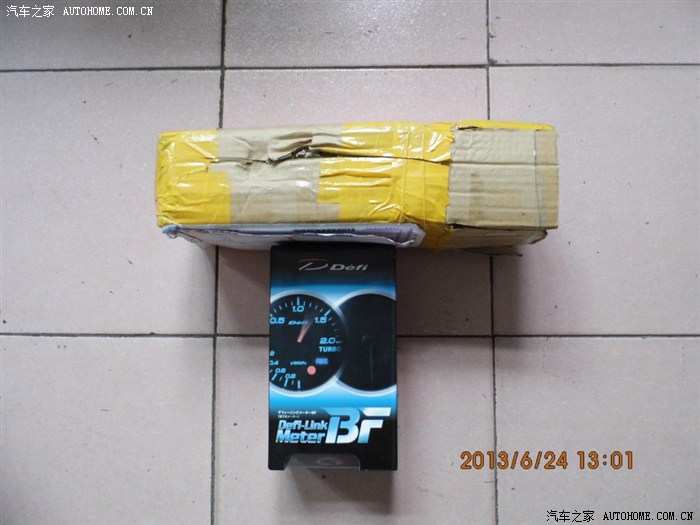

挑选、对比、下单、快递很快就到了。包装完整无损,打开一看,不错不错。
全部拿出老看看
卖家不错,还送了4个免剪线的卡子。

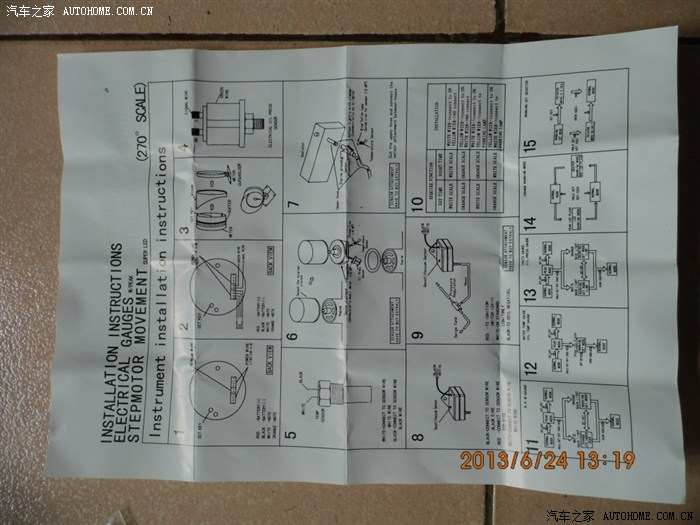

最让人头痛的事,那全英文的说明书。

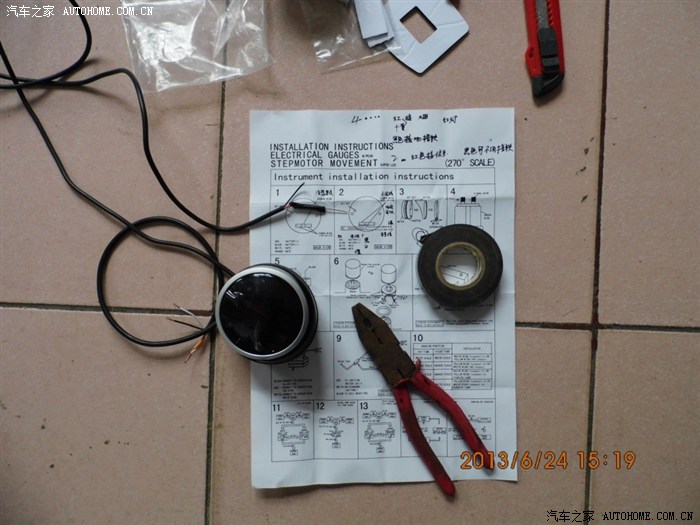

自己翻译吧,万能的电脑。翻译完了写在上边。
转速表后边有3个插口,只插两个就可以了,一根是接电源4根线的,一根是接转速信号线的两根线的,转速表后边都相对应的插口,插上即可。(4根线中,红色的是+,黑色的是-,白色线是白色背景,黄色线是红色背景,你喜欢用什么颜色的背景灯就用哪根线和红色线并起来即可)(接转速信号线的红色线是接信号的线,黑色可无视不用)

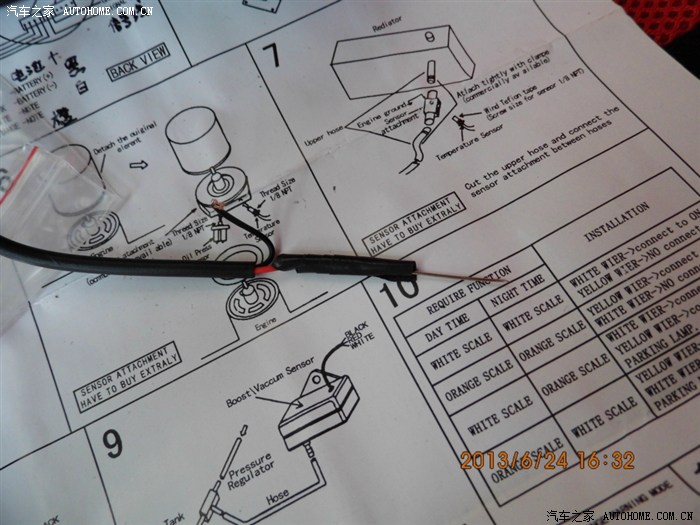

这两根线的就是接转速线号线的,其中红颜色的线直接接转速线,取针一枚,用胶布缠好,留着扎信号线使。黑色线不用管。

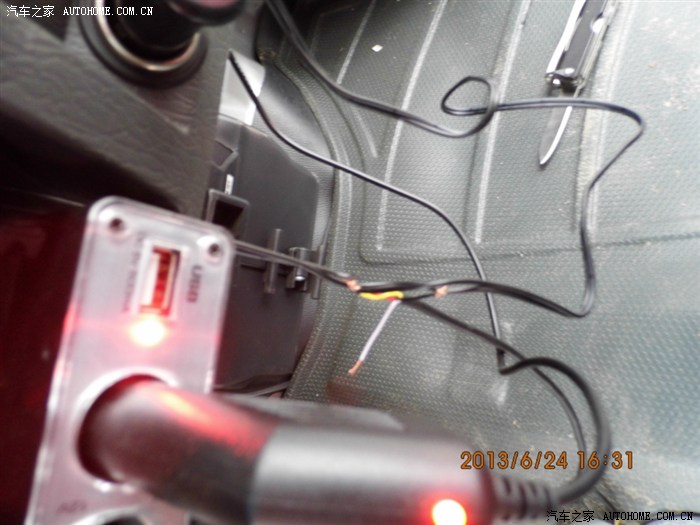

基本工作准备完毕,下面正式开始了,我们先接电源,接哪里呢?我直接接的一拖三点烟器,一开始准备接到原车点烟器的后面,趴在车里接线真费劲,还一不小心连了电,把收音机点烟器的保险给烧了。接一拖三的电线吧,虽然有点难看,线都漏在外边,但是省事。破了1拖3的电源线用12的试电笔来测试,亮灯的那根线接红线和黄线,不亮灯的自然接黑线,白色线不用管。

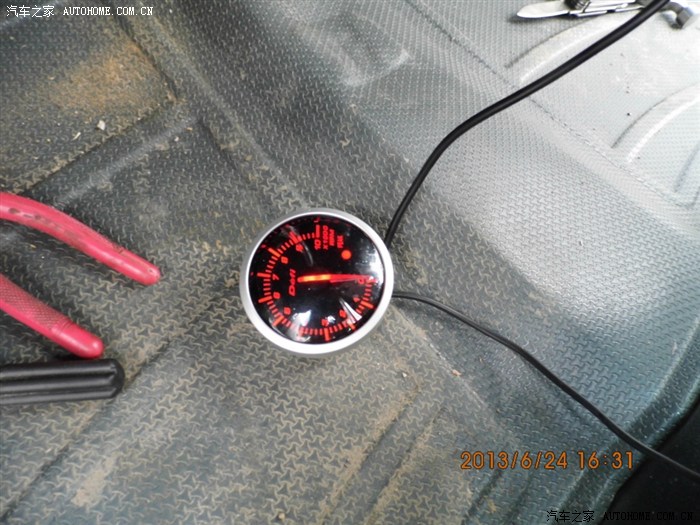

线接好了,电源通了,转速表自检启动。OK不错。
下面我们就该找转速信号线了,17虽便宜,但是配置了OBD行车电脑的,这省了不少事。

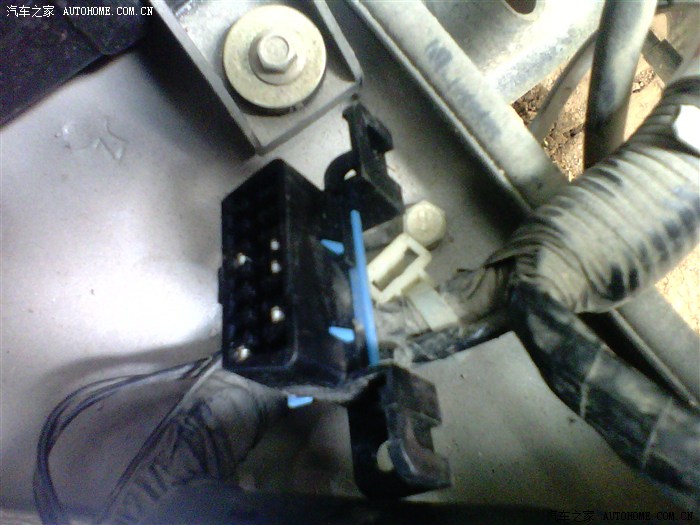

行车电脑在副驾驶座椅下边,打开座椅可视。这个插口是OBD外接插口,可接行车电脑。

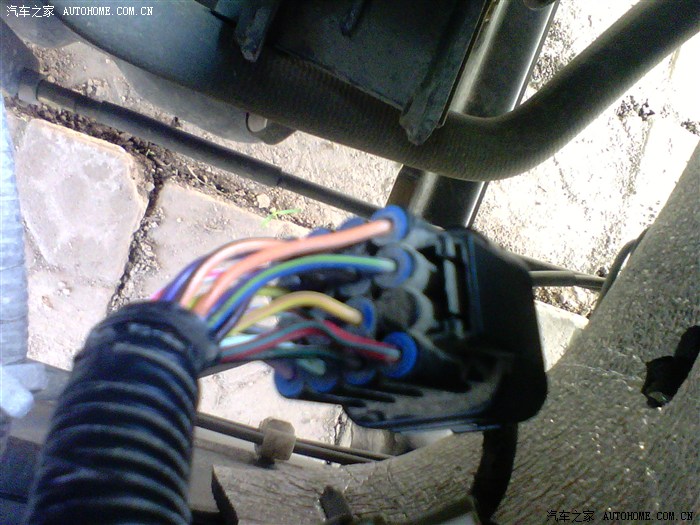

看见黄色线了吗?那根就是转速信号线。顺着黄线往上找。
在正驾驶座椅前边,左侧车轮罩上边。看见那一个线束了吗?

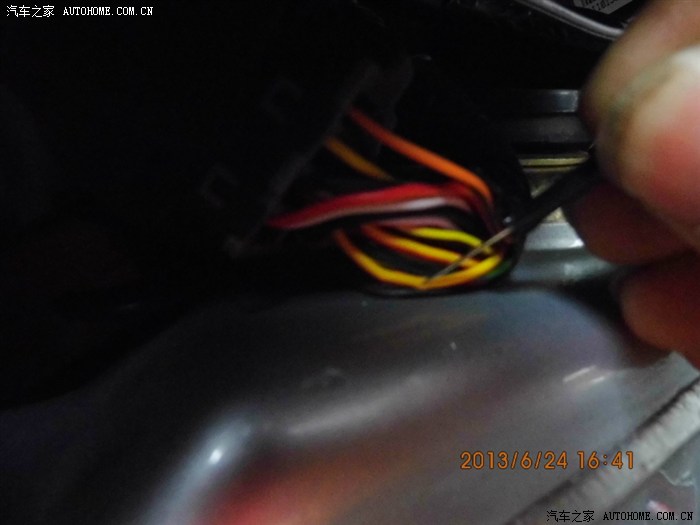

看见那根黄色带细棕色条的线了吧?就是它了!发动17,用带针的转速表信号线扎它,是让你扎线,别扎自己的手!
这个清楚点了吧?记住一定要和行车电脑那根线是一摸一样的。

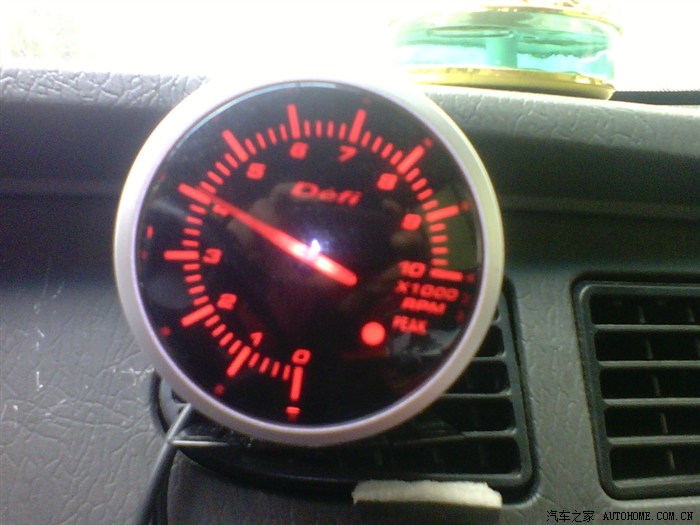

再看转速表,哈哈。
踩两脚油门试试!很灵敏。(在这里给给转速表厂家提个意见,您这电源线也太短了,本来想放到仪表台上的,结果只能先放这里了,您就不会再长10公分?等会再改吧)
免剪线卡子起到作用了,那根黑线用胶布缠起来即可。

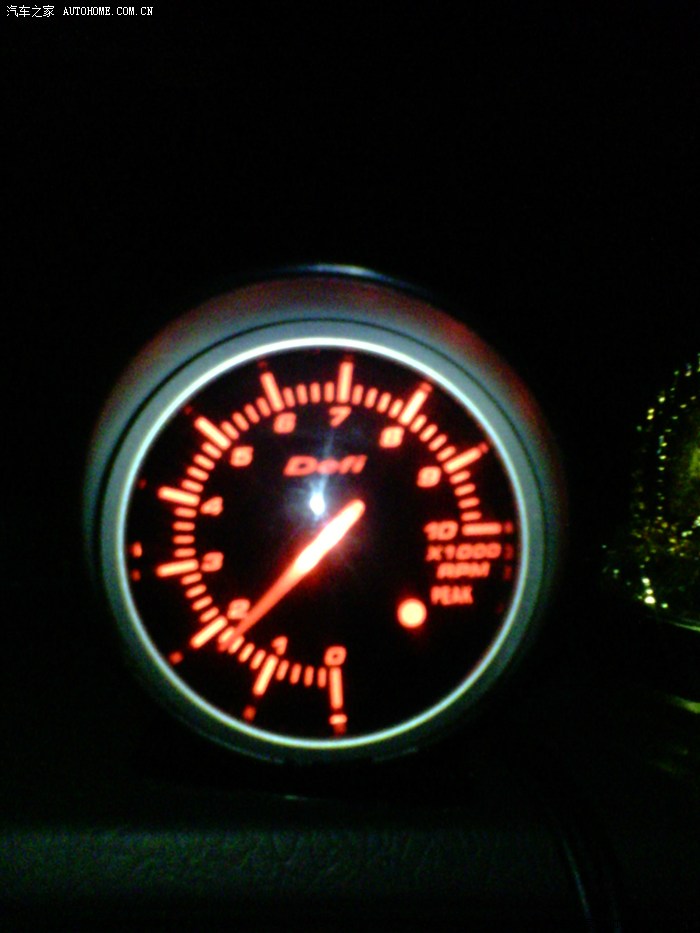

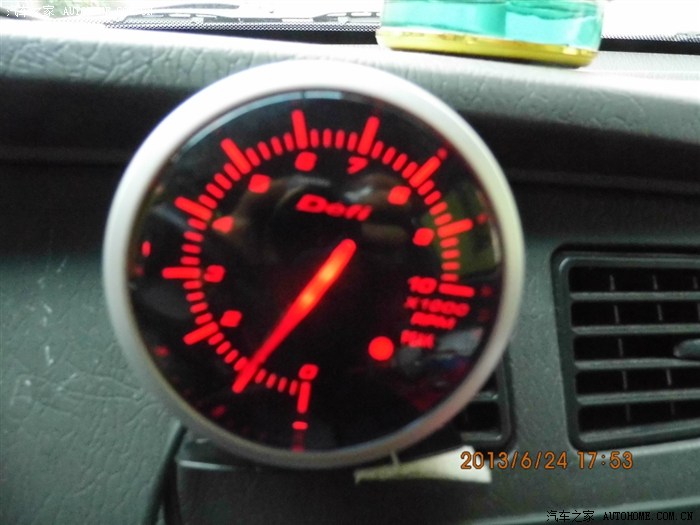

17冷车启动时怠速1700左右

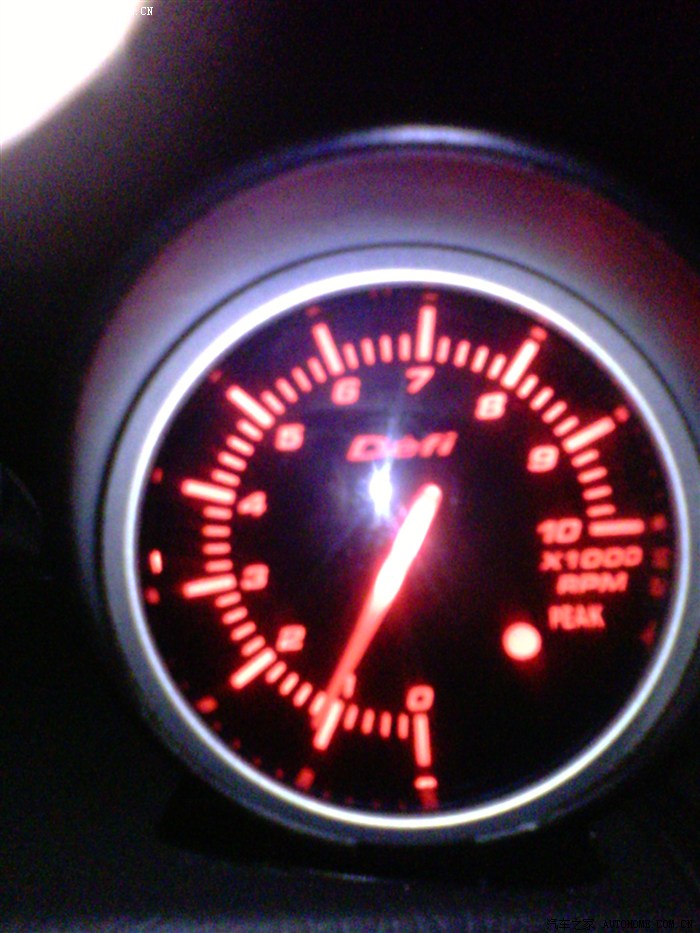

怠速一会1100转左右

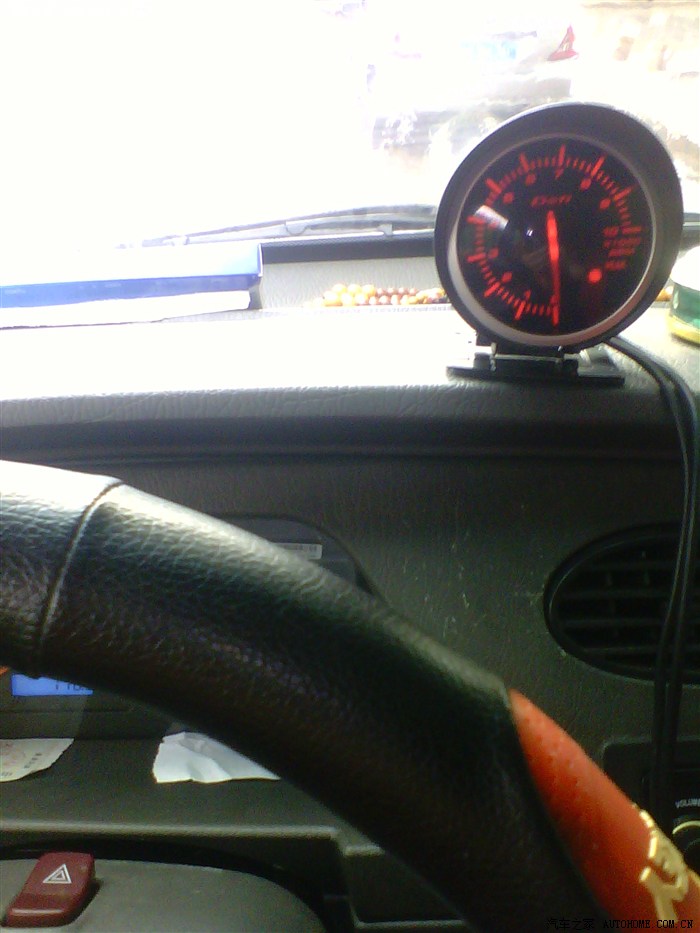

最后将转速表放到这里
好了,作业完成了。
