热 自己DIY雾灯线 加装雾灯 不看后悔.... 求 拍桌子

星2的通病就是 晚上跑夜路大灯不给力   想接着 雾灯  照一照    可是咱们乞丐版 雾灯线都没有  买一套 线加雾灯 要150 大米      想来想去       干脆  自己  DIY    去淘宝了解一下 雾灯才15元一个   于是买了 2个加 运费 才40元



  漫长的等待  2天  后  终于 来了   看着 亲爱的 雾灯  高兴不起来    因为没 线

由于 安全的考虑     2天后   决定 自己  拉线

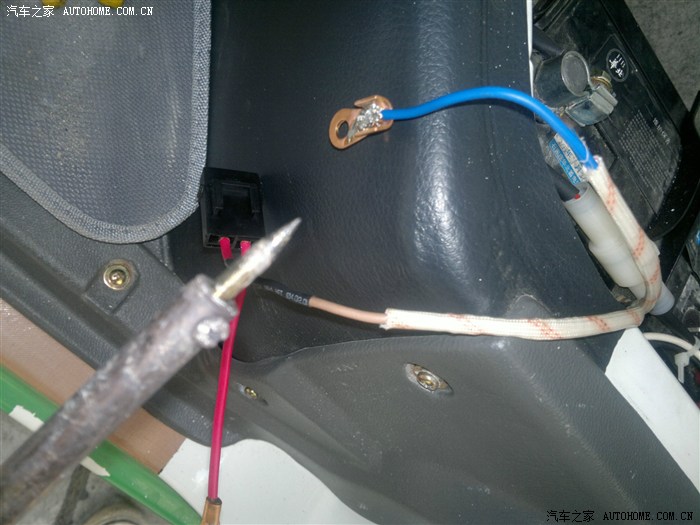

先是  加装保险丝  由于灯是 55W   我 计算  电 流 是 一个是0.66A 左右      于是   加装20A 的 保险丝

因为 考虑 安全问题  全部都是用 烙铁焊接  绝对 给力

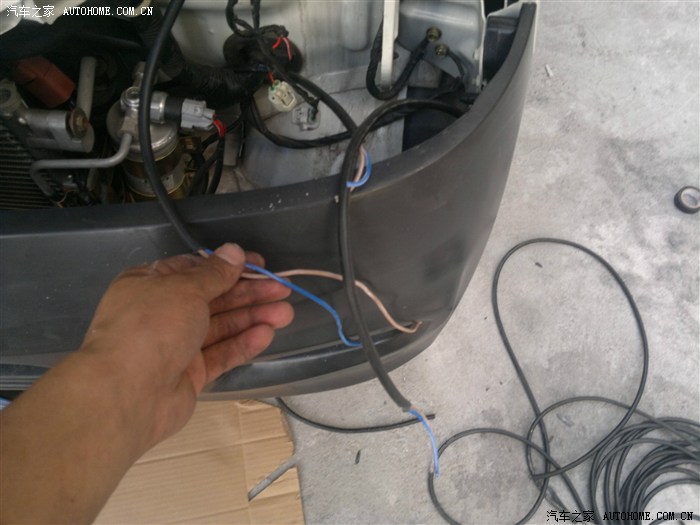

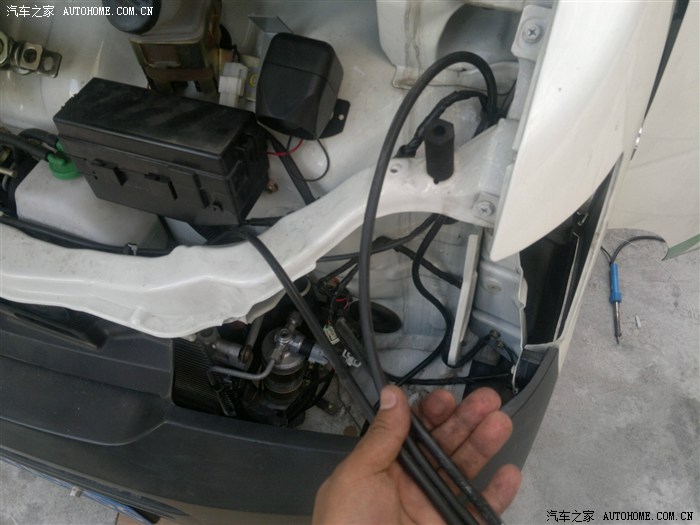

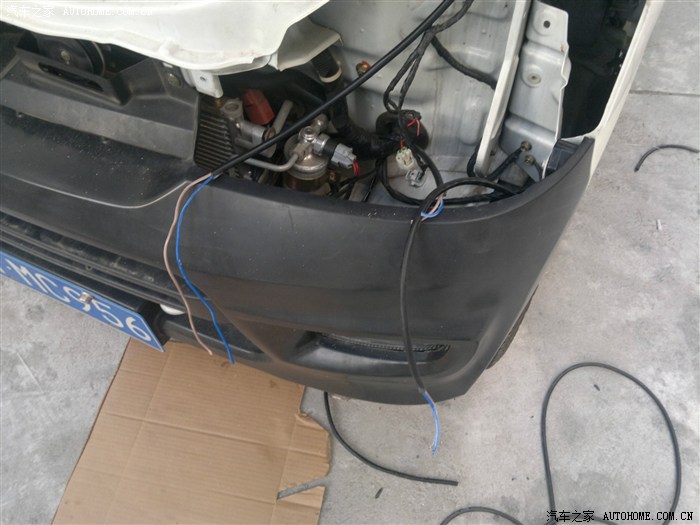

里面 焊接 好了 了   就开始拉  线    线 我是  用  2X1.5 国标 的  电榄  和 主灯线 一起 走的

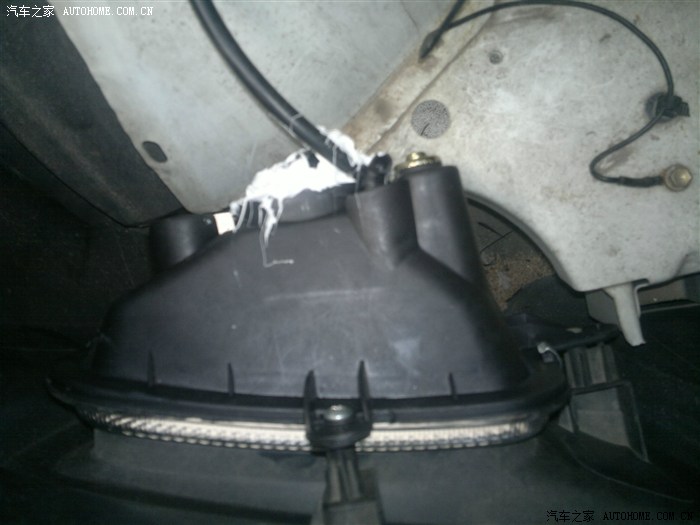

雾灯 我考虑 安全的问题    用 玻璃胶  做了 封闭处理   线 我是 直 接   接雾灯  灯泡 焊接的  绝对够力

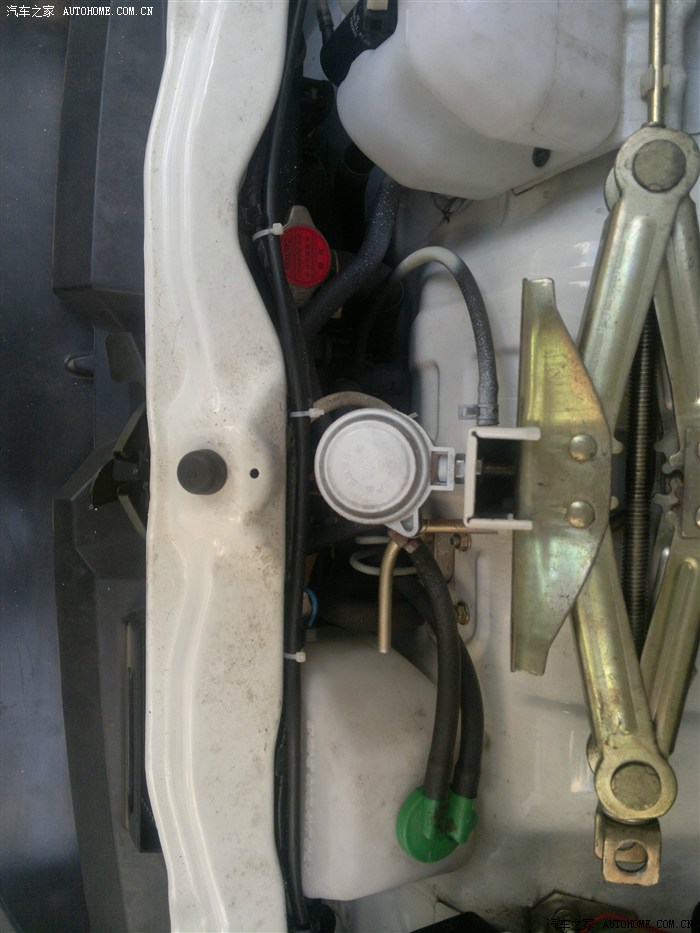

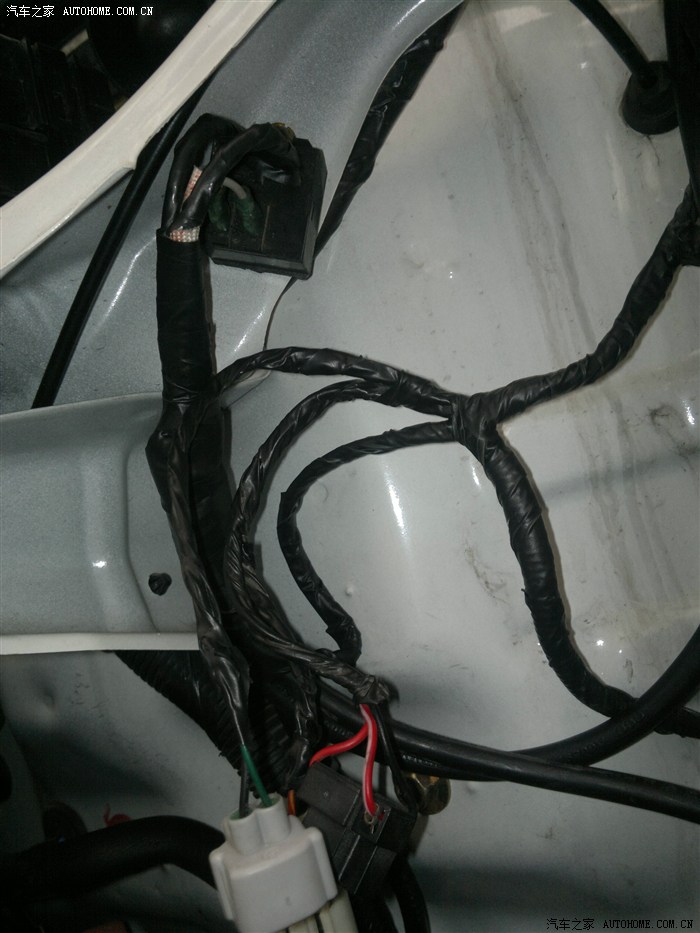

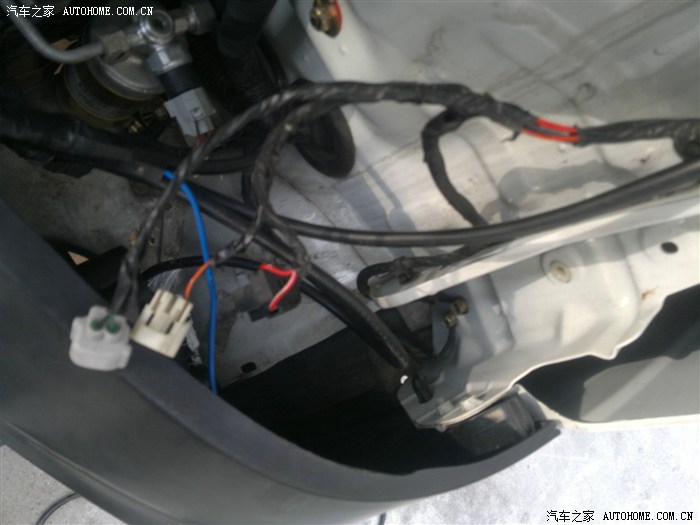

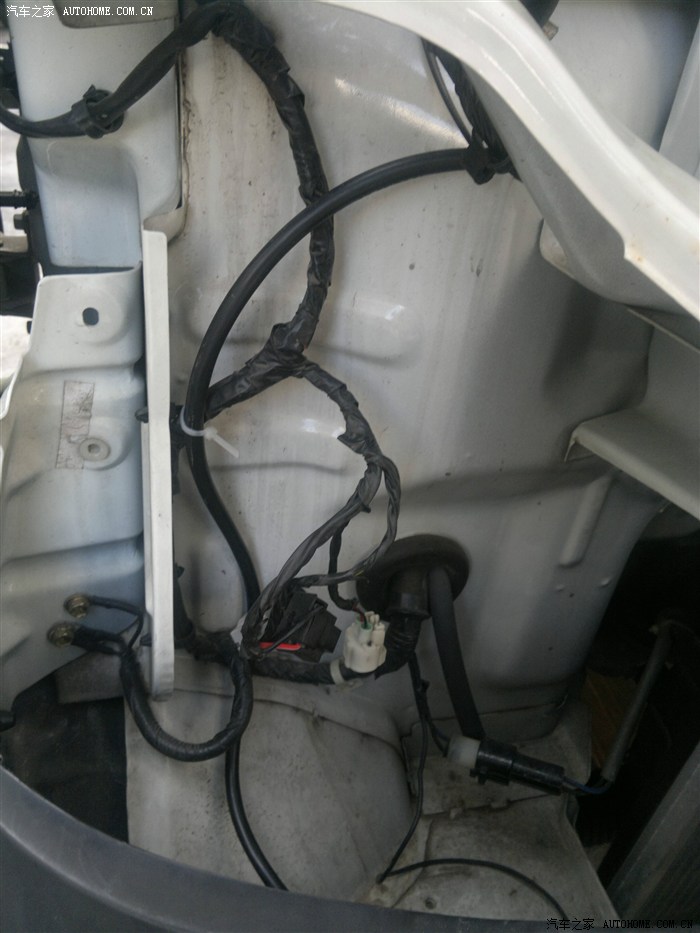

看看 我 另外 雾灯的线 怎么走的   和大灯线一起走 的  是为了维护方便

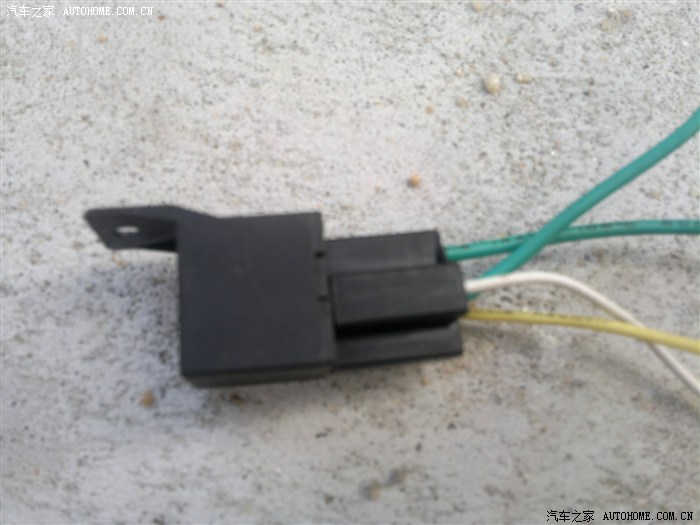

下面给大家 解释一下  这个是 什么      直流 继电器   也就是 继电器一般由铁芯、线圈、衔铁、触点簧片等组成的 ，

只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合



  那两条 细的就是  通 12V的  一通电就开      看看我是怎么 接线的    粗的线 接  正极   等于  起开关的 做用

现在 就说说开关 安装在哪里吧    想来想去 感觉在拉开关 有点 麻烦不说  驾驶室没地方装

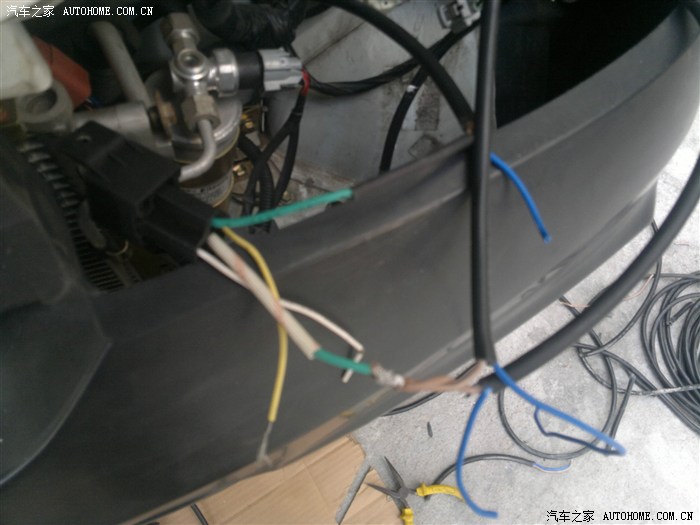

于是我就和 小灯 接在一起了 小灯一开 继电器就通了   现在说的你可能 不明白      我说简单一点 也就是一开小灯 雾灯就亮了   感觉挺好的    因为继电器用电小  所以安全问题不用担心



焊接好以后

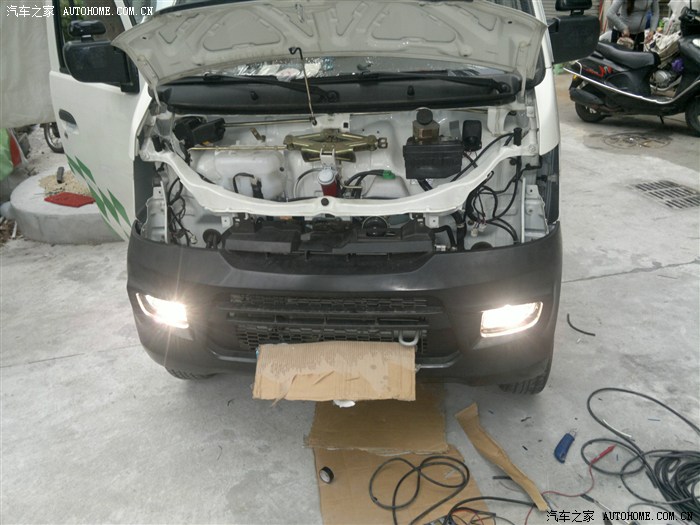

现在开始接 电池 调试一下    看看白天的效果吧

在看看晚上的效果

感觉 不是 太亮  于是用了两天      我就 把 灯泡换成 100W 氧气灯 白光 那效果     不用开   近光灯 了

这个 效果 没的说     本次改装非常满意   谢谢大家     最后 我要提醒大家    改装有风险  改装需谨慎

  有不明白的 可以 留言   需要技术支持也可以联系 Q1416262666
