热 知豆D1改装电动开启后备箱
二手知豆已经入手两个月了，其他都还好，就是开后备箱特别不方便，工作之余改装一下

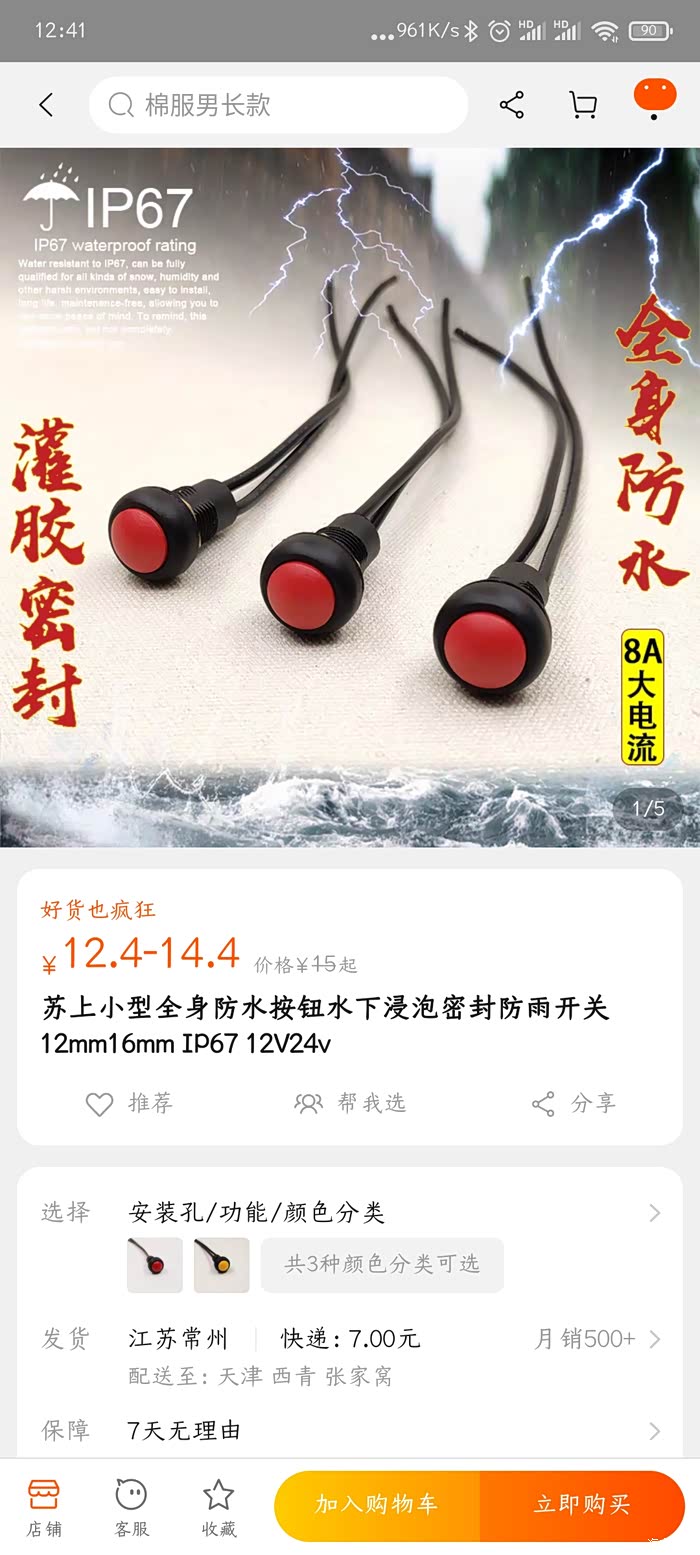

这是唯一一个我手头没有的零件，所以网上购买，胶封的开关应该防水够用了
这是废旧电路板改装的继电器，1和2接线柱是常开，3和4是电磁线圈，5没用

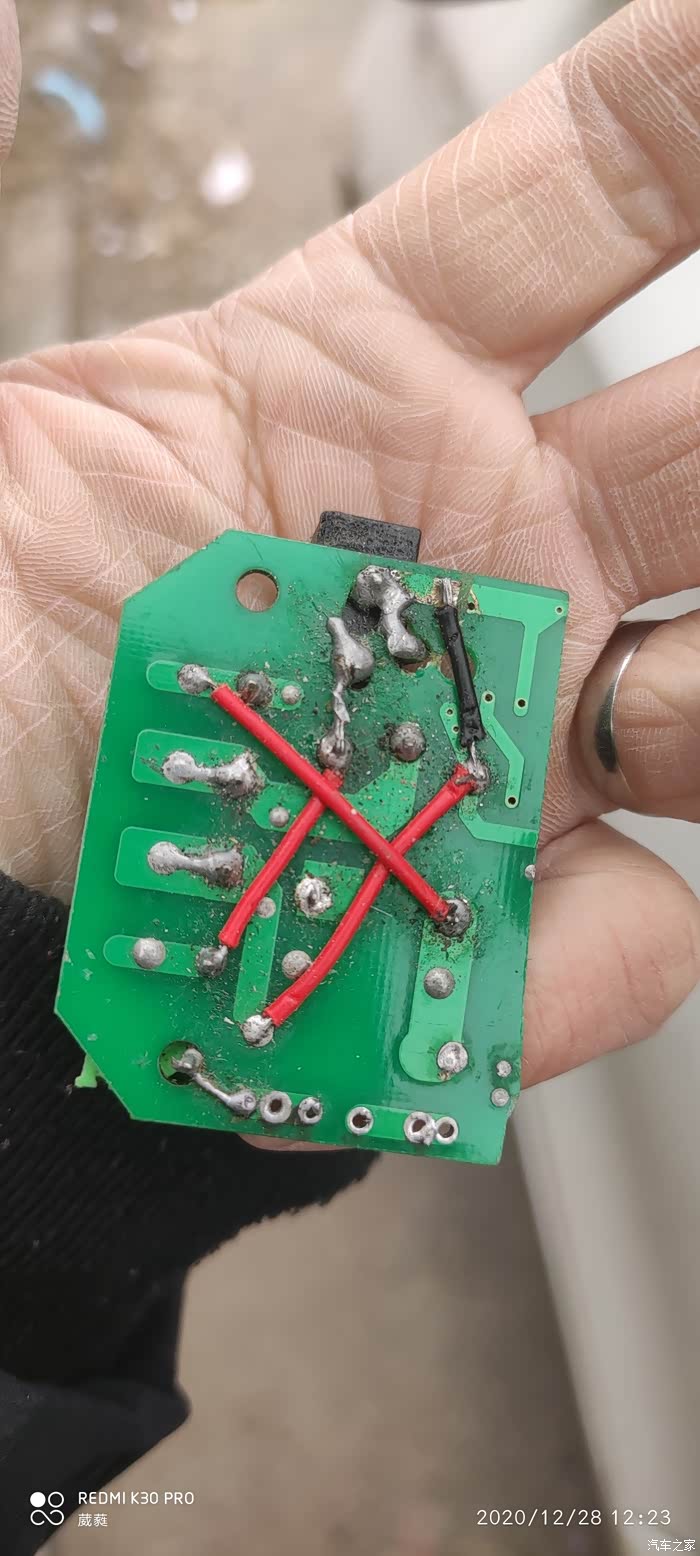

改装继电器背部走线

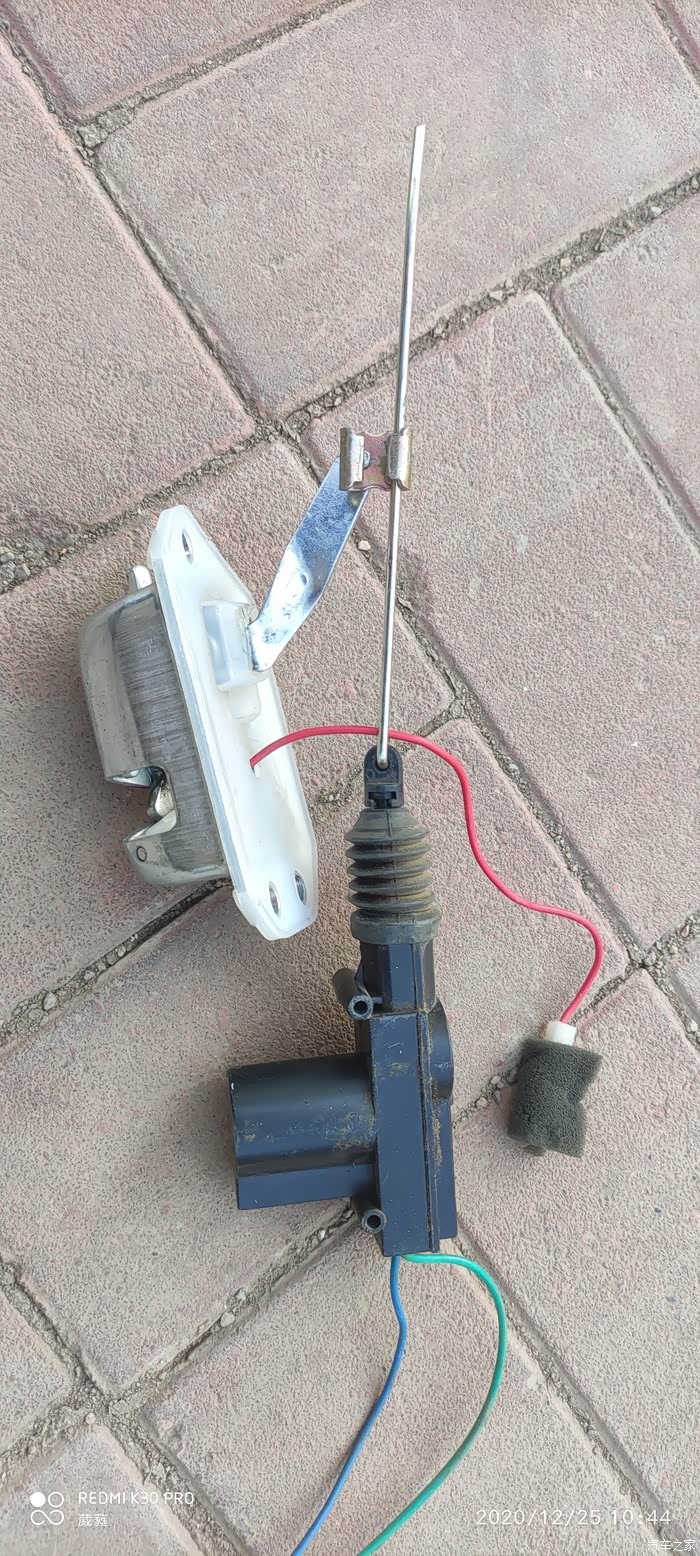

这个中控锁电机也是之前破车上拆的，今天用上了，红色线是原车带的车门检测线，后期和主驾驶车门检测开关接一起就行了，可以实现开后备箱顶灯亮

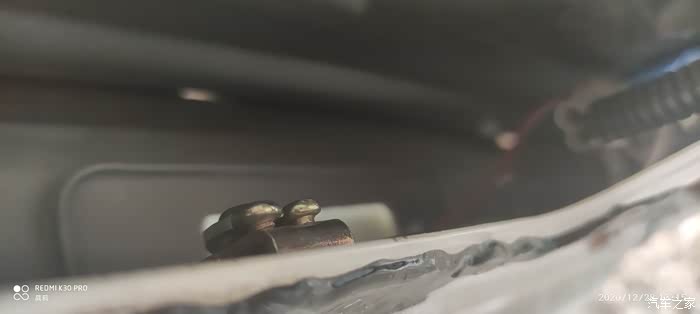

没想到原车锁上有一个手柄开关，电机拉杆就固定在这里了，原来可能是应急逃生开关吧(真会给知豆贴金
)
)

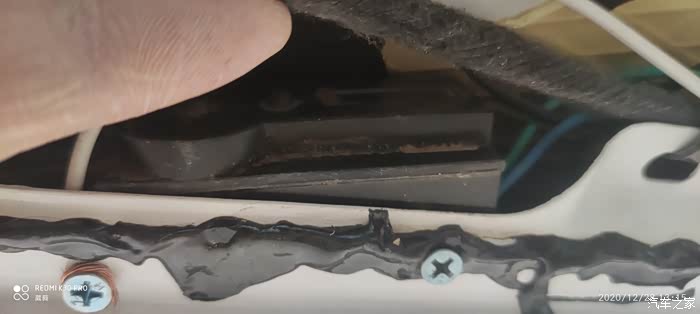

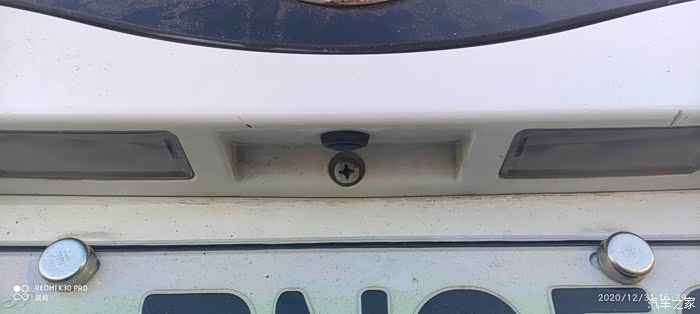

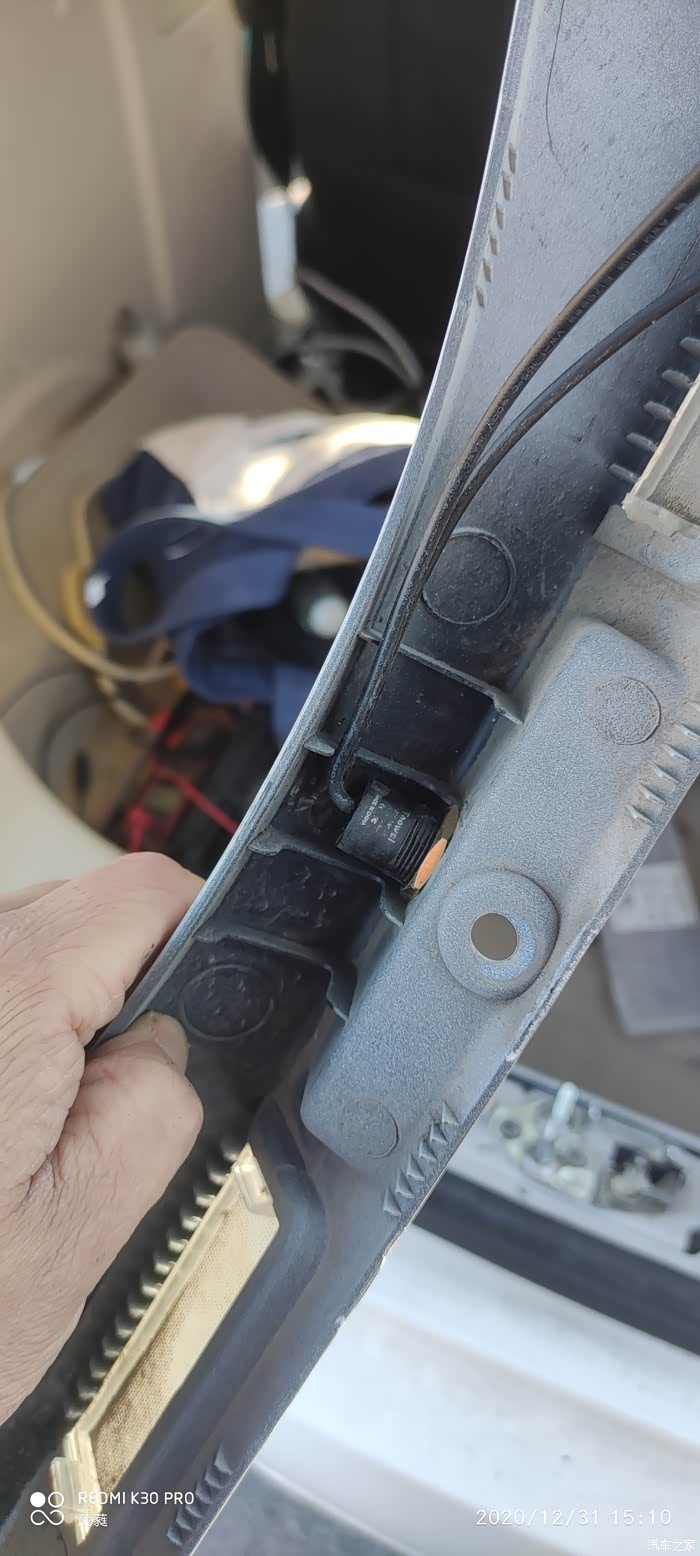

这个防水开关安装在这里
外观就是这样了
开始安装
再来一张

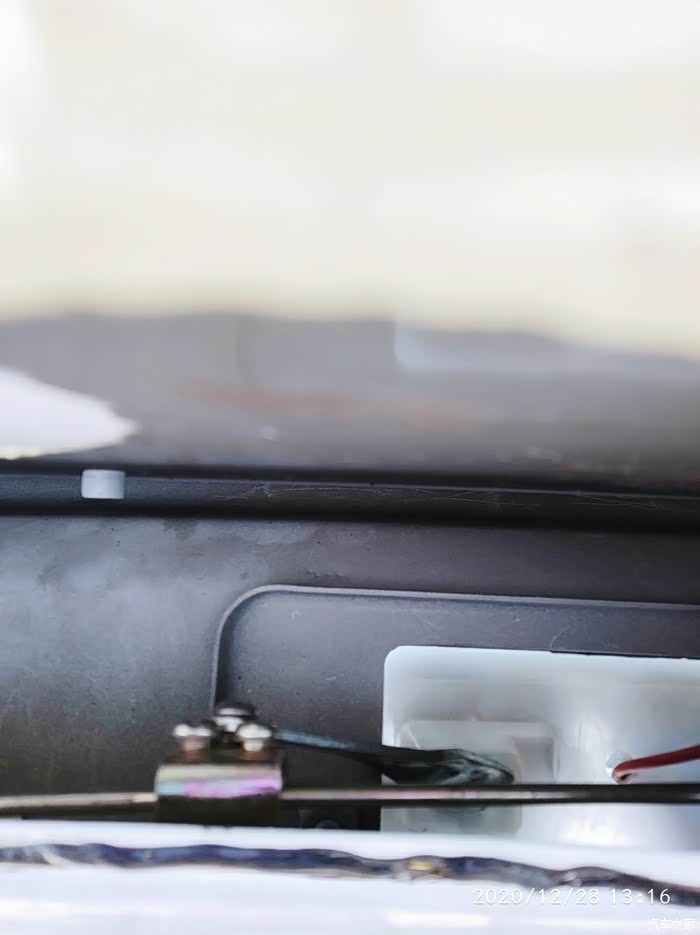

这是原装开关加拉杆的状态

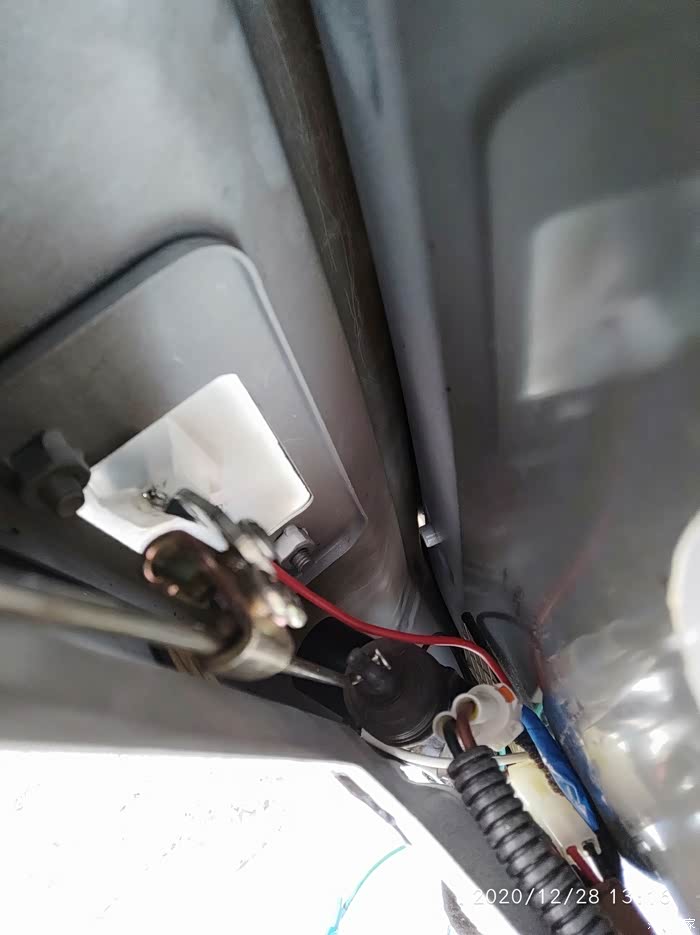

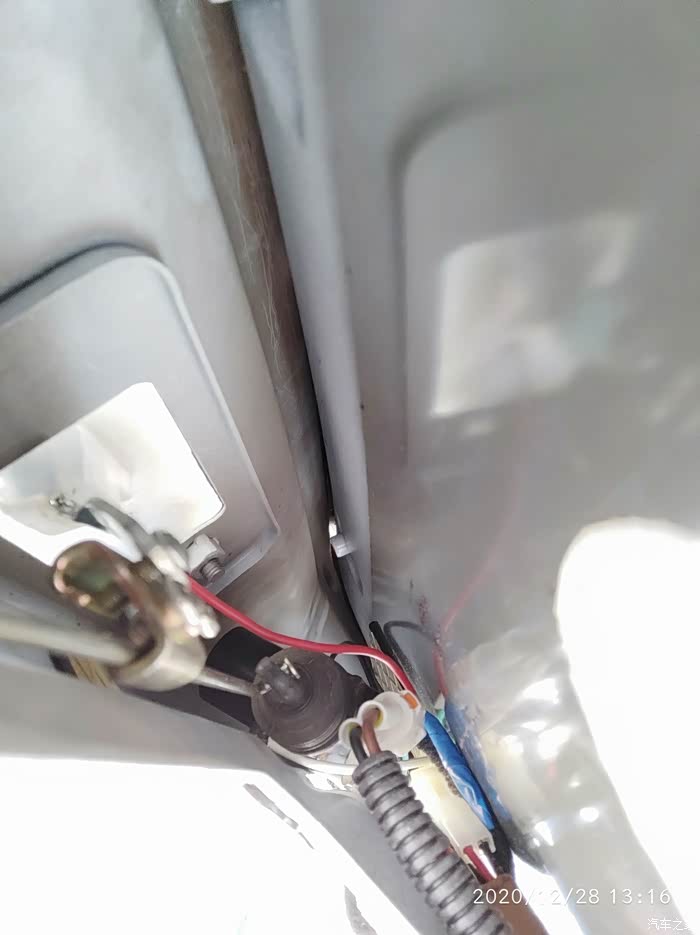

电机就用两个快丝固定，左边的螺丝顺便固定一根线作为负极
再来一张

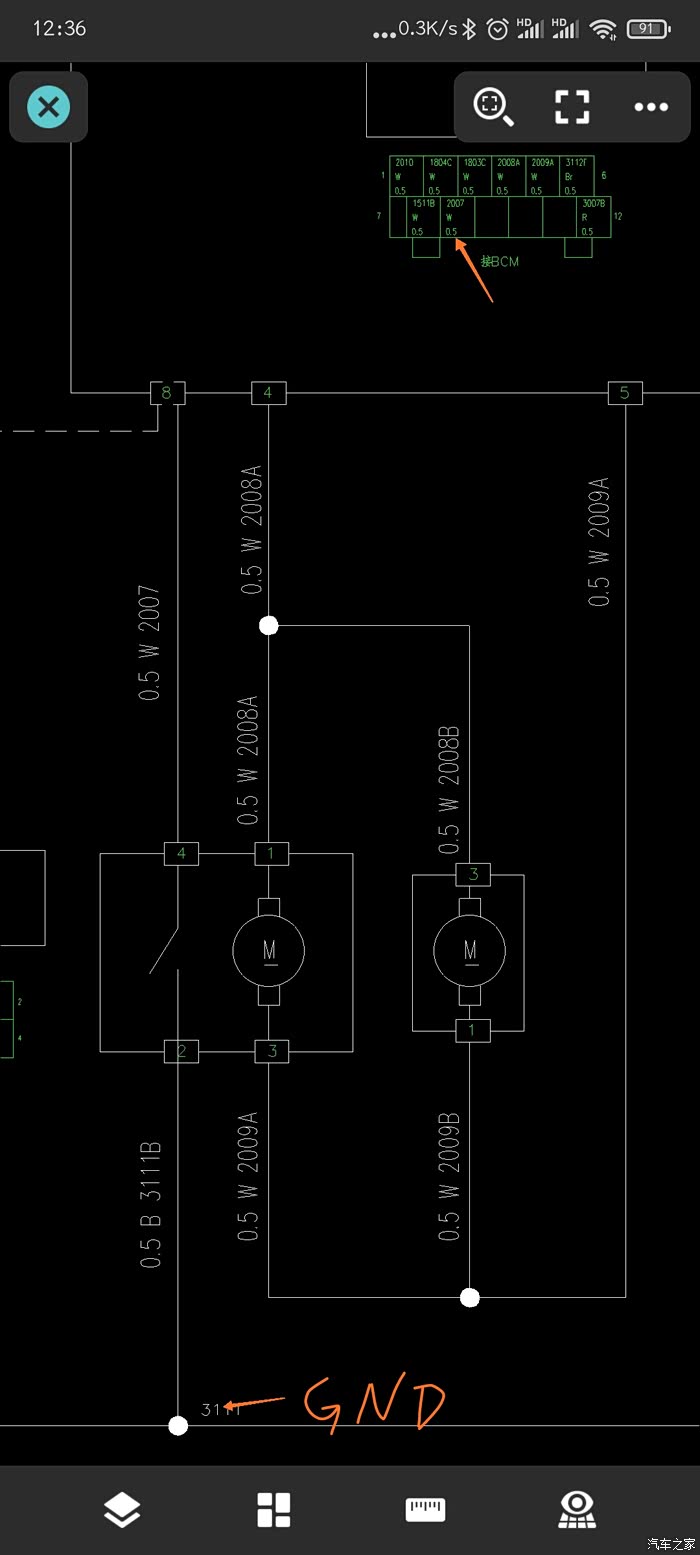

继电器线圈一脚接上2007，另一脚随便找一个常电的地方接，原理就是车辆解锁线圈通电，车辆上锁线圈断电，继电器常开一脚接常电，另一脚接防水开关，防水开关另一角接电机，电机另一脚接刚才做的负极
如何穿线接线我就不过多说明，到这里明白的自然明白了，最后实现了遥控解锁车门，手按动后门防水开关后备箱打开，遥控车门上锁，按动后备箱开关没有作用，如果有想装还没有看明白的朋友，可以下面回复，我一定及时回答

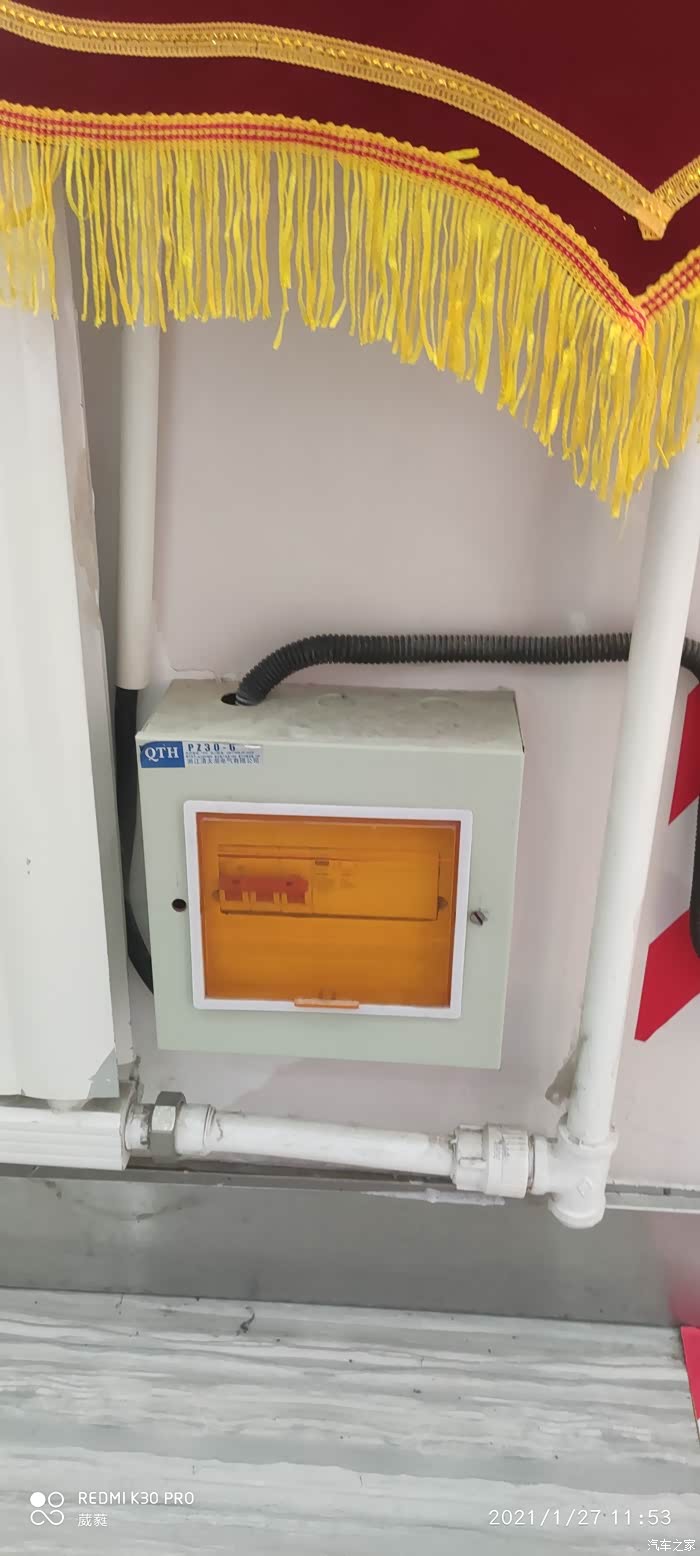

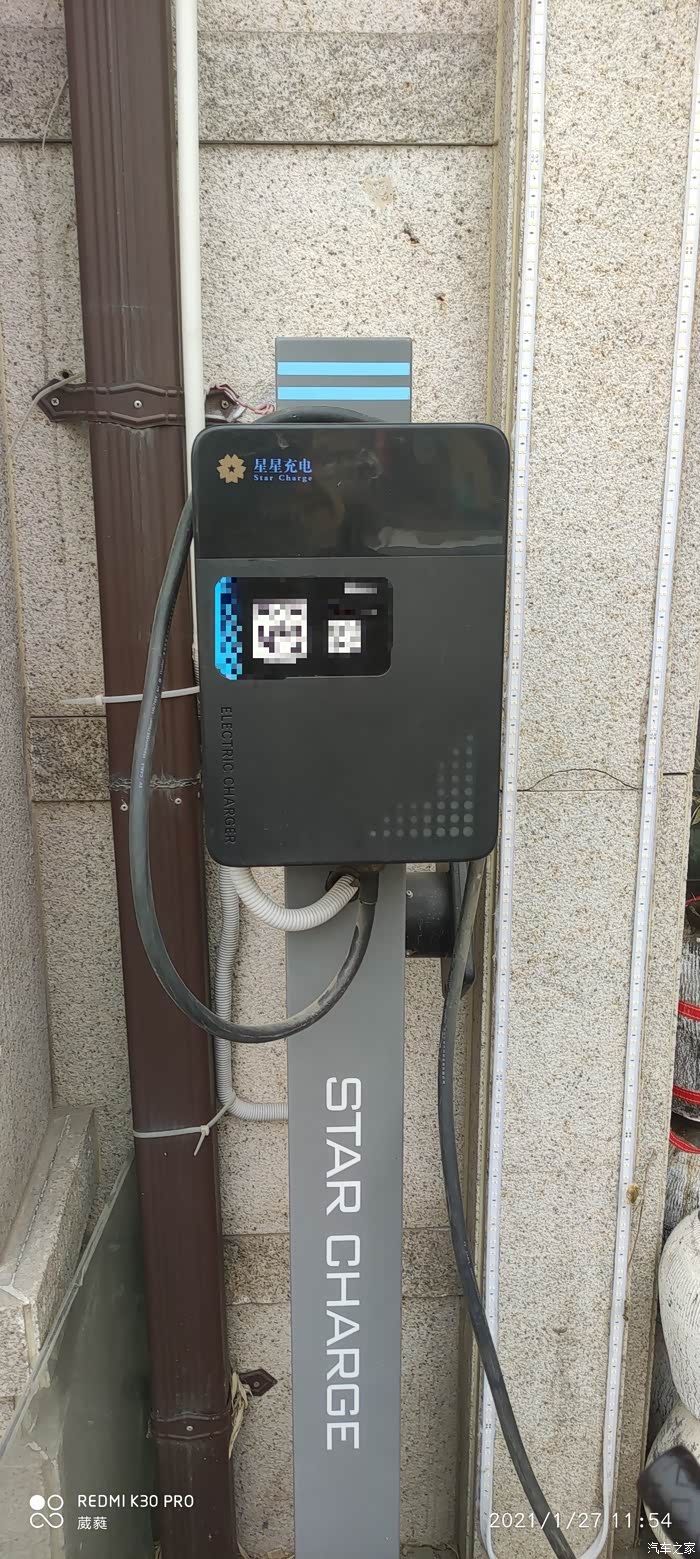

这是楼上充电桩的电源

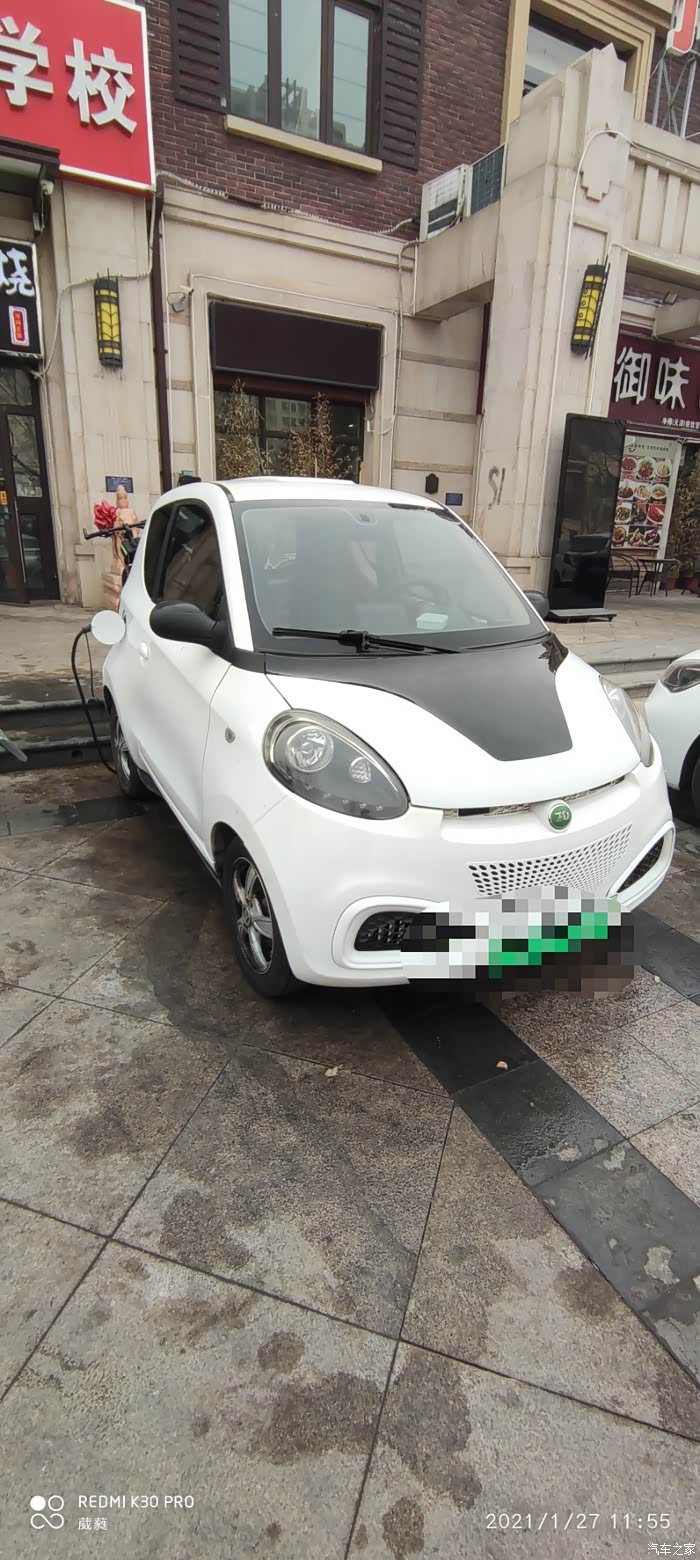

这是楼下充电桩，需要扫码才能充电

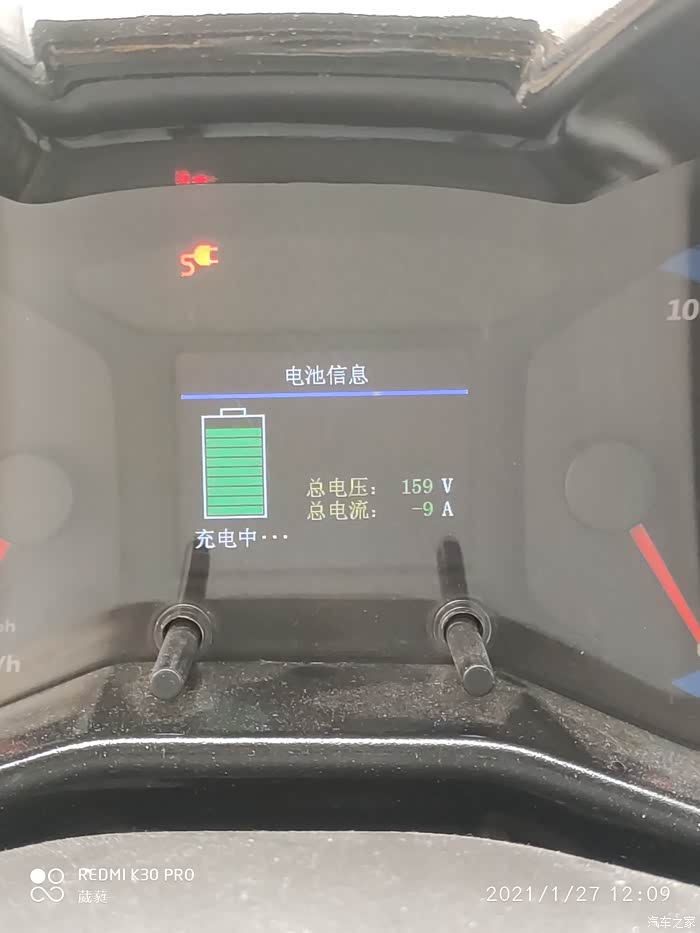

充电中
这时就有人疑问了，也没改装啊，不就扫码充电嘛，NO！充电桩只是幌子，我只用了充电桩上面的充电枪

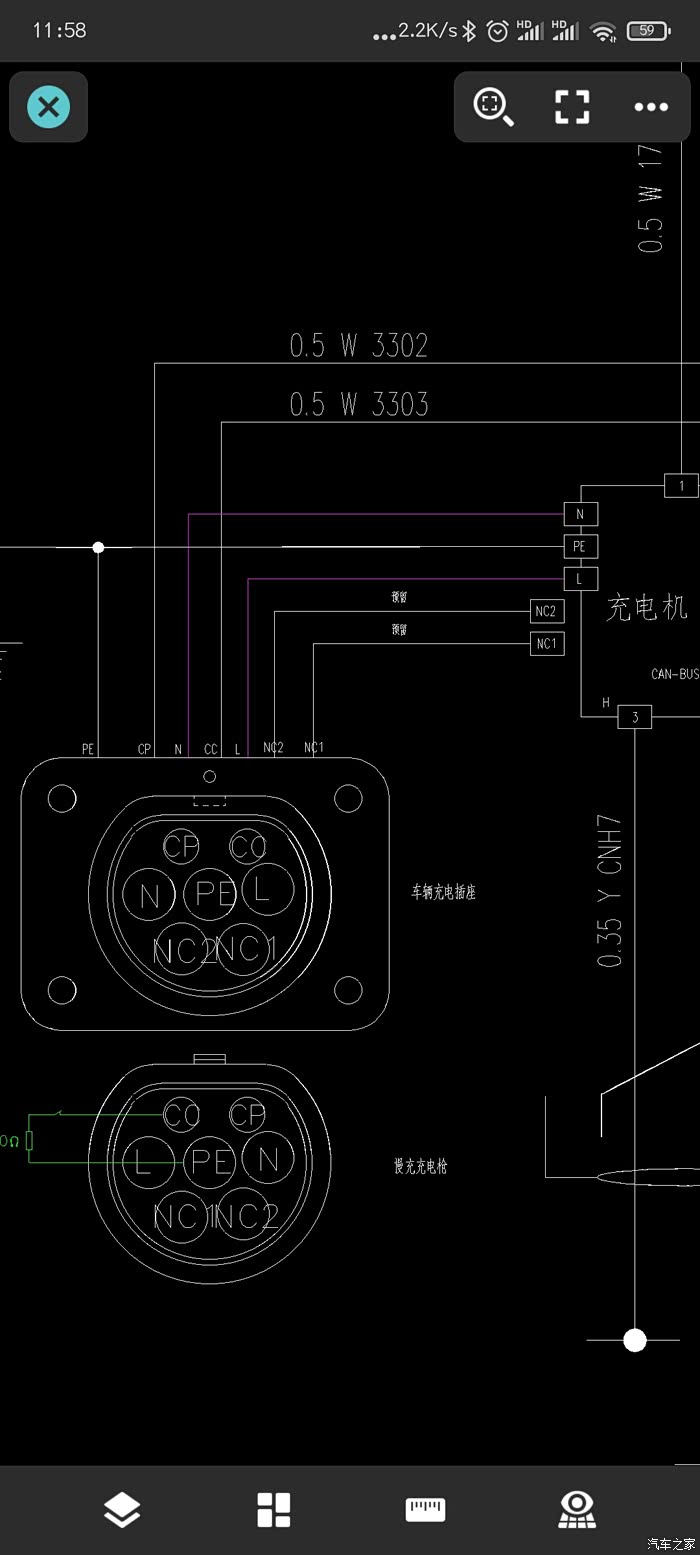

具体接线如图，只要两根紫红色L和N接上市电220V知豆就能充电了，L接火线，N接零线，千万不要接反，接反会怎样我也不知道
反正挺香
这样就能绕过充电桩直接充电了
